一.二极管好坏判定

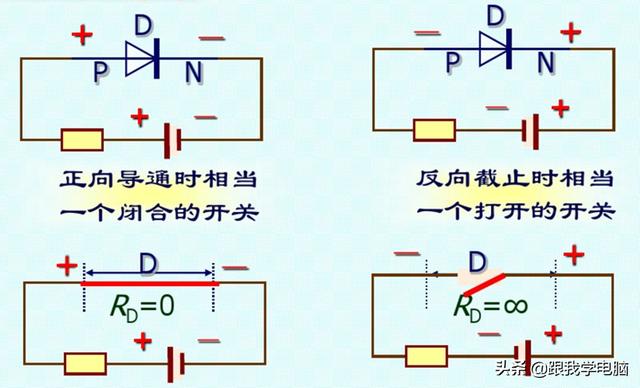

1.回顾二极管导电特性，二极管主要是单向导电，正向导通反向截止.

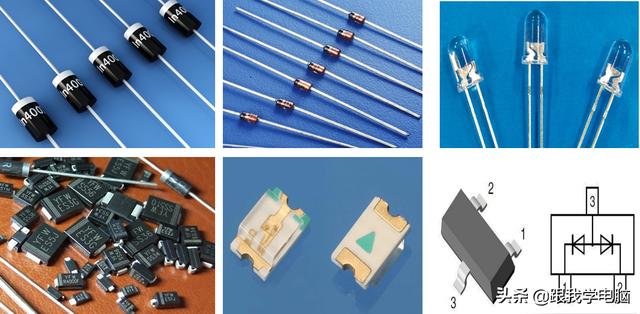

2.常见的二极管分为插件式或贴片式,如下图所示:
二.采用万用表量测二极管好坏.

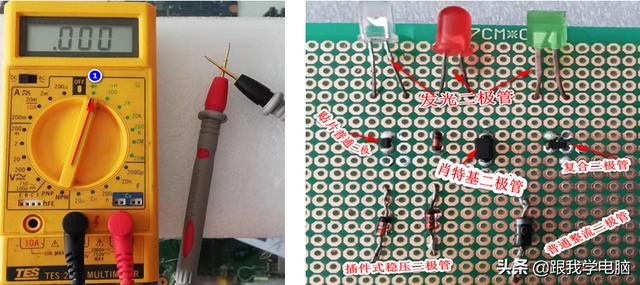

1.量测前准备：（数字万用表)
a.将档位拨到二极管档
b.将两个表笔交叉校验一下,确认数字万用表有没有问题，如果数字回不到零或者数字会乱跳的建议更换表笔或者更换万用表.

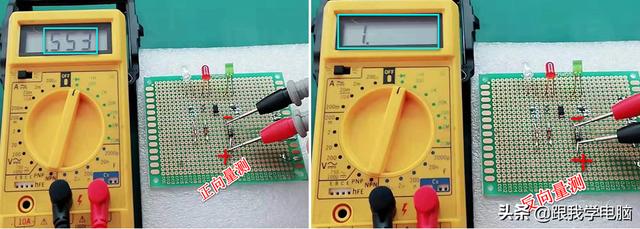

2.普通整流二极管：先可以将万用表红黑表笔分别接到二极管2只引脚上面,在不知道极性的情况下先看看有屏幕有没有数字出来，二极管均需要正反各量测一次,普通二极管正向一般都会在450~750之间，反向是无穷大，正常二极管反向阻值都是兆级单位，正常万用表显示1代表良好，如明阻值代表有漏电需要更换，如下图正反向测量的结果.

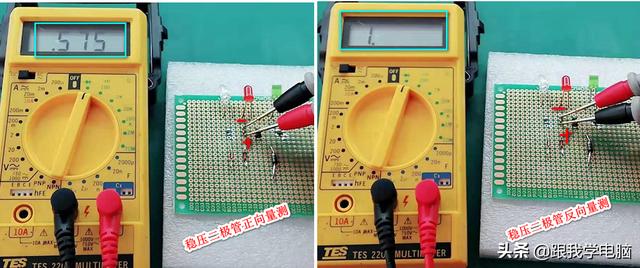

3.稳压二极管：先可以将万用表红黑表笔分别接到二极管2只引脚上面,在不知道极性的情况下先看看有屏幕有没有数字出来，二极管均需要正反各量测一次,稳压二极管正向二极值与普通二极管一样450~750之间反向是无穷大，如下图正反向测量的结果.

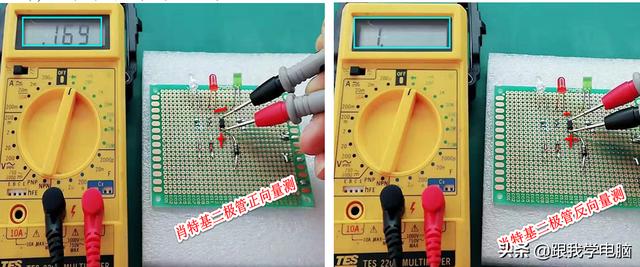

4.肖特基二极管：肖特基二极管的特点是工作速度快，电流大，但反向耐压小，先可以将万用表红黑表笔分别接到二极管2只引脚上面, 先看看有屏幕有没有数字出来，二极管均需要正反各量测一次,肖特基二极管正向一般都会在110~200之间,其阻值与普通二极管不一样，如下图正反向测量的结果.

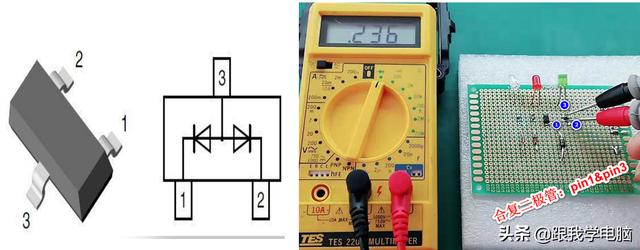

5.复合二极管：因设计需要缩小PCB的要求，需要将2颗二极管集成在一起，这样就会产生3个引脚如下左图，正常量测复合二极管时均需要量测6次，正反各测试一次，复合二极管内部引脚排列方式需要查看承认书，有些二极管负极与负极在一起,通过左图确认只有正向pin3与其他2只引脚会导通，其他都会无穷在大，如果反向或者其它组合能量测出阻值代表漏电损坏需要更换.
6.在以上二极管量测中，如果出现二极值正反向不在范围之内的均需要更换，如下图正反向均为短路代表已经击穿,另外二极管在电路板上并联了很多元件，有可能量测时二极值偏低，如果不确定时可以拆下来量测.
