1、cad点样式设置：AUTOCAD教程：多点命令Point用法

定义和用户：

POINT多点命令，创建多个点对象。可以使用MEASURE和DIVIDE沿对象创建点。使用DDPTYPE可以轻松指定点大小和样式。

Point命令的实例用法：

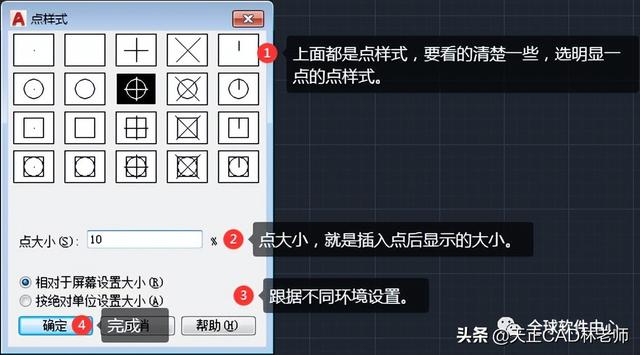

1、在CAD命令栏上输入DDPTYPE命令空格，就会弹出点样式。

2、在点样式里面可以选择更多的样式。点的大小，就在点大小%这里设置。点击确定。

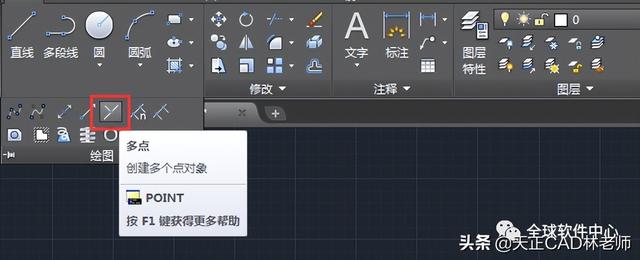

3、然后点击CAD绘图版块里面的多点。或是输入POINT命令或是PO命令进入。

4、POINT指定点，可以点绘图区任意点。也可以全入X,Y坐标作为指定点。

5、你可以试一下效果哦。注意，系统的点样式看的不明显，见意设置一个明显的。

2、cad点样式设置

CAD中的“点”对象的使用是通过点样式的设置和理解，将其应用到不同的图纸中，但是如果使用默认的点样式来绘制或标记对CAD图纸的阅览会造成不便，因此，采用手动制作点样式，才能够满 足图纸对点样式不同需求，那么我们该如何来设置CAD点样式呢？

利用点样式设置，定数等分DIV和定距等分ME获取节点，设置节点捕捉，可快 速获取满 足条件的图纸。

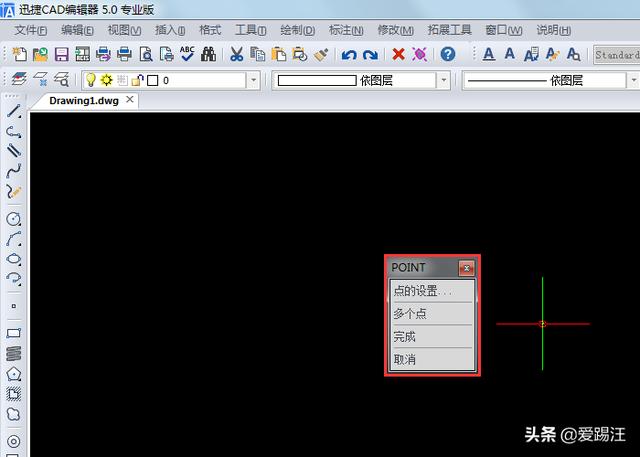

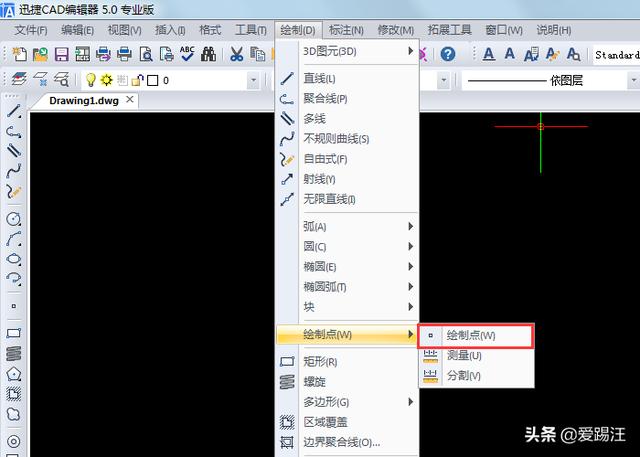

在迅捷CAD编辑器中，选择绘制-绘制点，在弹出的POINT对话框中，选择点的设置，就可以打开“绘图设置”对话框。

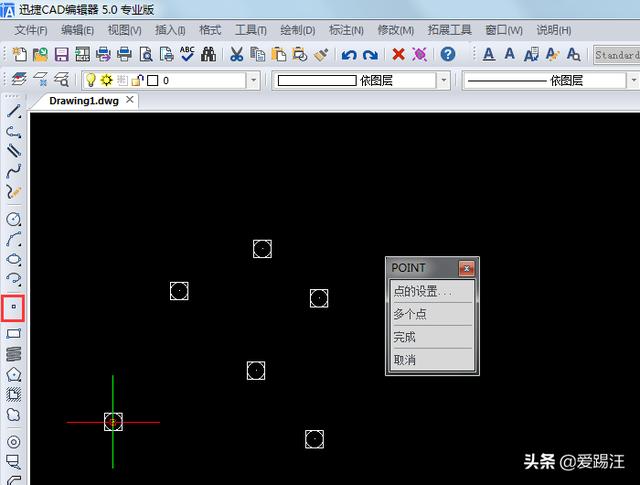

点可以通过设置样式显示出不同的造型，满 足一个图中不同的点样式要求。选择相应点样式后，直接点 击确 定即 可。这时可以看到图中的点样式已经根据我们选择的点样式而改变。

点对象的捕捉设置，在绘图设置窗口切换到坐标输入选项卡，采用点捕捉对象。

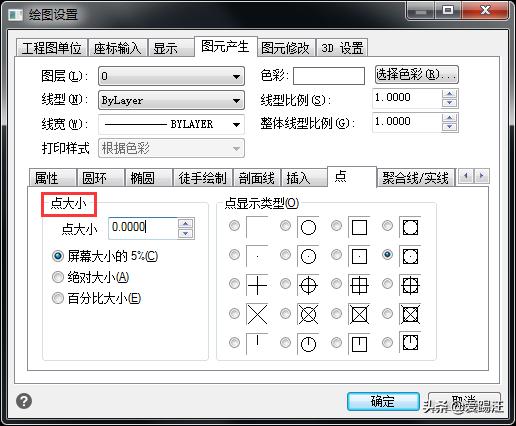

点样式显示大小的色设置，相对于当前CAD屏幕设置大小，我们可以在绘图设置-图元产生-点大小中，对其进行设置。RE刷新后，点样式的大小根据不同CAD屏幕的大小而改变。

以上是对于迅捷CAD编辑器设置点样式的说明，输入POINT（快捷键“PO”）按空格确认，就可以绘制点。直接在窗口中点 击或输入坐标位置可以画点，这时候点样式为默认样式。
