关于【dcs是什么意思啊】，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、dcs是什么意思啊：图解机电2022——DCS系统是什么系统？
- 2、dcs是什么意思啊，dos具体意思
1、dcs是什么意思啊：图解机电2022——DCS系统是什么系统？
一、教材知识点：摘自《1H413060自动化仪表工程安装技术》
盘、台、柜接地要求（P138）

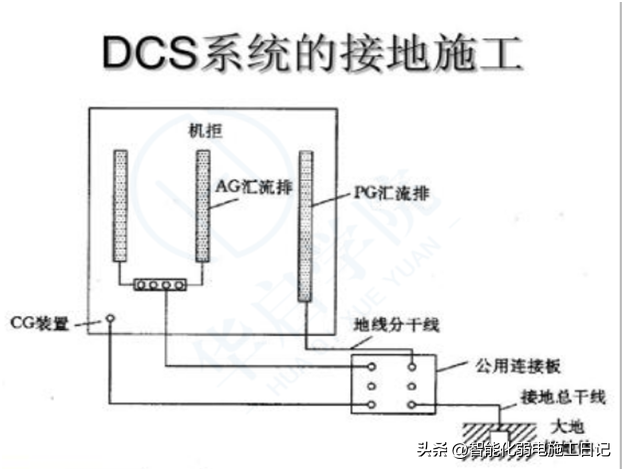

DCS系统的接地有三部分：系统电源接地、信号屏蔽接地、机柜安全接地，在DCS机柜内安装有三块接地铜排，分别与三个接地对应。三根铜排在DCS系统内互相绝缘。
每根铜排要求各自独立连接到电气全厂接地网上，中间无其他系统的地线接入。
（1）单独接地，不与其他系统共用接地点或接地线。
（2）接地点到防雷接地或高压电气设备接地点的距离需大于10m。
（3）每个机柜的系统电源地、信号屏蔽地、机柜安全地分别汇总接至电源柜三根铜排上，分别引至总接地点，走线尽量短而直，总接地电阻小于3Ω。
（4）DCS机柜要求浮空，底座与机柜间铺设绝缘材料，盘柜与底座连接螺栓应带绝缘垫片。
二、补充知识点

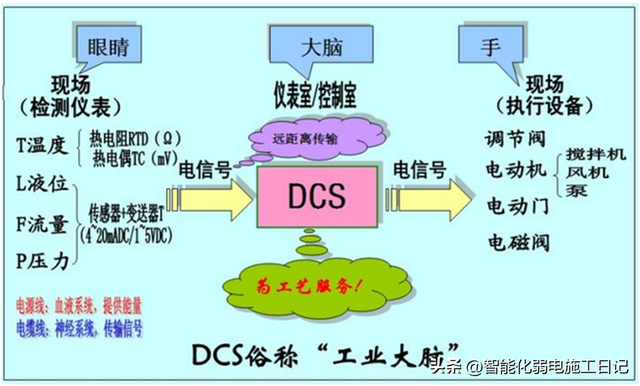

1、什么是DCS系统？
Distributed Control System分散控制系统（集散控制系统）
分散控制系统是以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调的设计原则的新一代仪表控制系统。集散控制系统简称DCS，也可直译为“分散控制系统”或“分布式计算机控制系统”。
它采用控制分散、操作和管理集中的基本设计思想，采用多层分级、合作自治的结构形式。其主要特征是它的集中管理和分散控制。DCS在电力、冶金、石化等各行各业都获得了极其广泛的应用。
2、系统电源地（PG）
系统电源地（PG，Power Grounding）电源地，也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。如CPU的正负5伏、正负12伏的负端。需要接入公共接地极。又叫逻辑地，主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大。
3、信号屏蔽地（AG）
信号屏蔽地（AG，Analog Grounding）模拟地，又叫屏蔽地，它可以把现场信号传输时所受到的干扰屏蔽掉，以提高信号精度。DCS系统中信号电缆的屏蔽层应做屏蔽接地。线缆屏蔽层必须一端接地，防止形成闭合回路干扰。铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。接入公共接地极。
4、机柜安全地（CG）
机柜安全地（CG，Cabinet Grounding）保护地，又叫机壳地，机壳地用于将设备系统中平时不带电的金属部分（机柜外壳、操作台外壳等）与地之间形成良好的导电连接，确保设备和人身安全，是保护接地的一种。是为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。DCS系统所有的操作员机柜、现场控制站机柜、打印机、端子柜等均应接保护地。保护地应接至厂区电气专业接地网，接地电阻小于4Ω。
2、dcs是什么意思啊，dos具体意思
dcs是什么意思啊?分布式控制系统DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的，接下来我们就来聊聊关于dcs是什么意思啊?以下内容大家不妨参考一二希望能帮到您!
dcs是什么意思啊
分布式控制系统。
DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。是相对于集中式控制系统而言的一种新型计算机控制系统，它是在集中式控制系统的基础上发展、演变而来的。
集散控制系统是以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调的设计原则的新一代仪表控制系统。集散控制系统简称DCS，也可直译为“分散控制系统”或“分布式计算机控制系统”。它采用控制分散、操作和管理集中的基本设计思想，采用多层分级、合作自治的结构形式。其主要特征是它的集中管理和分散控制。目前DCS在电力、冶金、石化等各行各业都获得了极其广泛的应用。
本文关键词：汽车dcs是什么意思啊，核电dcs是什么意思啊，工作dcs是什么意思啊，信号dcs是什么意思啊，对讲机dcs是什么意思啊。这就是关于《dcs是什么意思啊，图解机电2022——DCS系统是什么系统》的所有内容，希望对您能有所帮助！
