1、常见贴片电解电容：贴片电容的分类及常用知识

关于电容

电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603;而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体分类如下：

　　类型封装形式耐压

　　A 3216 10V

　　B 3528 16

　　C 6032 25V

　　D 7343 35V

　　贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同

　　型号尺寸(mm)

　　英制尺寸公制尺寸长度及公差宽度及公差厚度及公差

　　0402 1005 1.00±0.05 0.50±0.05 0.50±0.05

　　0603 1608 1.60±0.10 0.80±0.10 0.80±0.10

　　0805 2012 2.00±0.20 1.25±0.20 0.70±0.20

　　1.00±0.20

　　1.25±0.20

　　1206 3216 3.20±0.30 1.60±0.20 0.70±0.20

　　1.00±0.20

　　1.25±0.20

　　1210 3225 3.20±0.30 2.50±0.30 1.25±0.30

　　1.50±0.30

　　1808 4520 4.50±0.40 2.00±0.20 ≤2.00

　　1812 4532 4.50±0.40 3.20±0.30 ≤2.50

　　2225 5763 5.70±0.50 6.30±0.50 ≤2.50

　　3035 7690 7.60±0.50 9.00±0.05 ≤3.00

贴片电容是一种电容器材料。贴片电容全称之为：双层（积层，层叠）内置式陶瓷电容，也称之为贴片电容，片容。

贴片电容有二种表明方式 ：一种是英寸单位来表明，一种是毫米单位来表明。

内置式双层瓷介电力电容器（mlcc）通称内置式电力电容器，是由印好电级（内电级）的瓷器物质脉冲阻尼器以移位的方法叠合起來，历经一次性高溫煅烧产生瓷器集成ic，再在集成ic的两边封上金属材料层（外电级），进而产生一个相近独石的建筑结构，故也叫独石电容器。

双层内置式陶瓷电容的构造关键包含三绝大多数：瓷器物质，金属材料内电级，金属材料外电级。而双层内置式陶瓷电容它是一个双层叠合的构造，简易地说它是由好几个简易平行面板电力电容器的并连体。

新永利电子专注元器件贸易公众号

- END -

爆料｜投稿｜合作｜社群

文章内容整理自网络，如有侵权请联系沟通

投稿或商务合作请联系

Jan_Claus24

2、常见贴片电解电容，日本著名MLCC品牌TAIYO太诱

太诱贴片电容命名规则：

例如型号：TMK316BJ106ML-T  T电压 代号A 电压值4V，代号J电压值6.3V，代号L 电压值10V，代号E电压值16V 代号T电压值25V，代号G 电压值35V，代号U 电压值50V，代号H 电压值100V，代号Q 电压值250V，代号S 电压值630V。  MK代表的是系列号；316则是代表尺寸，不同代号其尺寸是不同的，代号063对应EIV0201，代号105对应EIV0402，代号107对应EIV0603，代号212对应EIV0805，代号316对应EIV1206，代号325对应EIV1210，代号432对应EIV1812。  BJ表示的是材质，代号BJ温度补偿为 /- -25到85，代号F温度补偿为-25到85。  106容量，这是采用的三位数的表示法，前两位是属于有效数字，第三位代表在有效数字后有几个零。104代表的就是100000的容量。  ML的意思是误差；K 10% M 20% Z 80%-20%T代表的是厚度，代号K厚度为0.45毫米，代号A厚度为0.80毫米，代号D厚度为0.85毫米，代号F厚度为1.15毫米，代号G厚度为1.25毫米，代号H厚度为1.5毫米，代号L厚度为1.6毫米，代号N厚度为1.9毫米。

需要TAIYO太诱贴片电容电感可询Lbm7788

太诱，全称Tokyo Dengikagaku Kogyo K.K，中文名为东京电气化学工业株式会社，于1935年创办，成立之处从事该磁性材料的商业开发和运营。此后，公司继续致力于研究其它不同类型电子材料技术，及精密生产工艺。公司对磁性材料的高度权威专业科技，更研制出家喻户晓的太诱磁带。随著业务的多元化发展，公司的名称也取简称易为太诱(或中文公司译名：东电化)。今天，太诱集团已经发展为世界首屈一指的电子组件与纪录媒体制造商，在全球21个国家设有开发、生产和销售基地，拥有超过三万名员工。太诱在中国的苏州，厦门，与大连等地设有工厂或办事处。

作为世界著名的电子工业品牌，太诱一直在电子原材料及元器件上占有领导地位。其产品广泛应用于资讯，通讯，家用电器以及消费型电子产品，如移动电话，笔记本电脑，DVD/HDD录影机，平面显示器，汽车及其导航系统等。成立于1935年的太诱，早于上世纪60年代已在台湾建立合资企业，其后在香港设立销售网络及生产线。从80年代开始，太诱正式踏足中国大陆，20年来分别在华东及华南多个地区相继建立生产基地，业务扩展全国。

太诱产品介绍

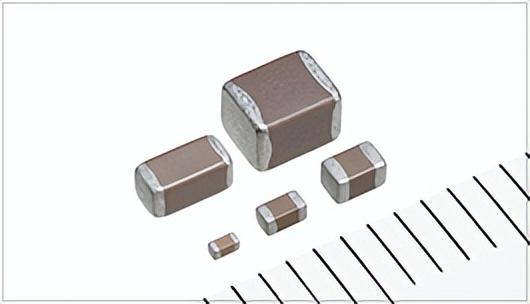

陶瓷电容：

太诱陶瓷电容主要有MLCC、普通瓷片、中高压瓷片、安规电容等，种类齐全。按照形状不同可分为：SMD、阵列、轴向式、径向式、散装式；按照用途不同分为：通用型、馈通型、超高压型、低损耗型、平滑滤波型、安全标准、温度补偿型、低ESL馈通、大容量等。

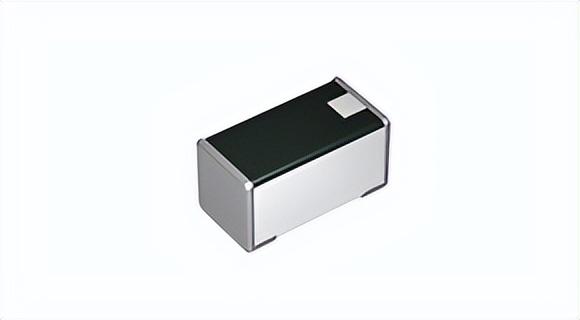

电感器：

太诱电感器分为通用电感器和高性能电感器，高性能电感器习惯上称呼工业级或者汽车级电感器，稳定性及可靠性更优越。太诱通用电感器又分为功率电感器、标准电感器、高频电感器和导线形电感器。

太诱产品应用

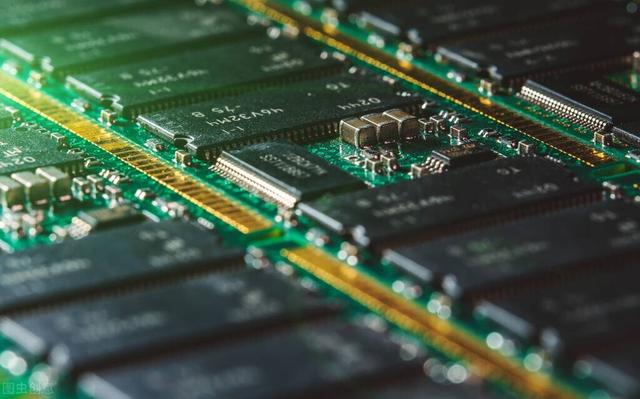

陶瓷电容器可分为单层及积层型陶瓷电容器，其中单层型陶瓷电容器呈现稳定发展，产品多运用在耐高压的环境下，如电源供应器及监视器上。积层型陶瓷电容器（MLCC）则因具有体积小、相对电容量大、高频使用时损失率低及稳定性高等特性，在电子产品的轻薄短小趋势下，发展空间相当大，产品主要使用于 主机板、笔记型计算机、移动电话、扫描仪、光驱及调制解调器等。太诱陶瓷电容在业界口碑良好，使用范围广泛。

需要TAIYO太诱贴片电容电感可询Lbm7788

太阳诱电高频产品系列介绍：太诱高频器件主要有多层陶瓷器件 (滤波器/双工器/均衡器)、SAW/FBAR器件 (滤波器/双工器)、片状天线。主要应用在平板电脑、智能手机上。
