1、倍思45w氮化镓充电宝评测：45W氮化镓双模充，倍思10000mAh第二代能量堆上市，售价199元
目前市面上移动电源和充电器融为一体的双模产品有很多，但是由于技术原因等各方面的条件限制使得其无法上升到一个新的高度。对于经常使用这类双模产品的用户期待产品可以有所提升。国内知名厂商倍思针对于中国问题推出了一种新式的双模产品，将目前充电器上面最火的氮化镓技术应用到了双模产品上面，一起来看看真实的样子吧。

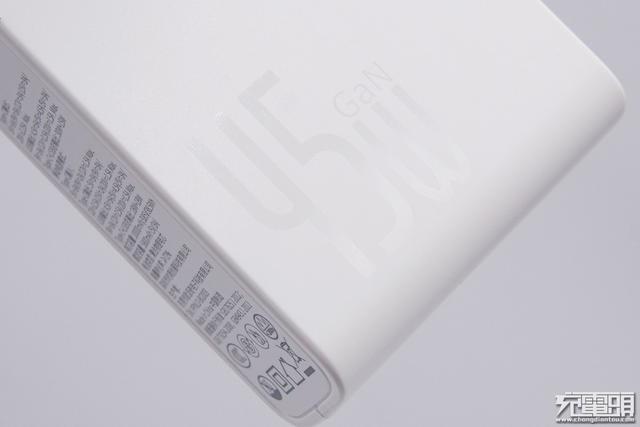

倍思双模移动电源能量堆，颜色方面有黑白两种颜色可以选择。内置10000mAh的电池容量，双模，顾名思义，既是移动电源也是充电器，和市面上大部分同类型产品不同的是，这款双模移动电源采用了氮化镓的元器件。
正是因为内部加入了氮化镓的元器件使得其可以在支持大功率充电的基础上还可以将体积做到一定程度的缩减。支持最高45W的充电功率，这在目前市面上绝大多数同类型的产品当中还是很少见的。而且产品本身为折叠插脚的设计，这样也方便用户可以很好的进行收纳，出行携带更加的方便。

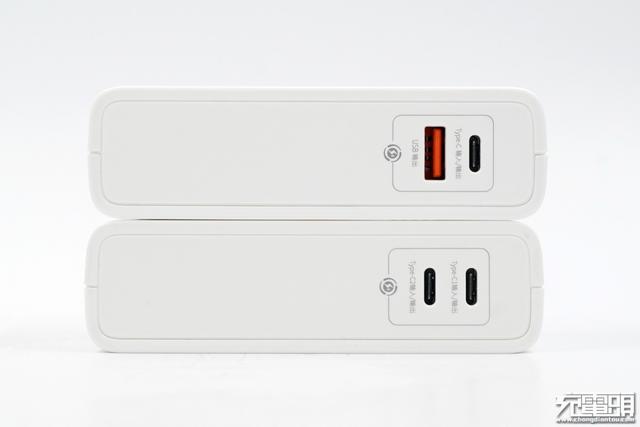

在颜色方面有两种颜色可供选择，而在接口配置方面为双USB接口的设计，分别为双USB-C以及1C1A两个接口版本，这样用户可以根据自己的需求来选择适合自己的接口类型，方便用户的使用。
那么这样的一款内置氮化镓技术的双模移动电源体积有多小的，将它和iPhone 11 Pro放在一起比较，可以更直观的看出，整个产品的长度大致相当于手机长度的三分之二，这样的大小可以说控制的非常不错，正是因为氮化镓技术的加入，才使得其在体积外形方面更有优势。

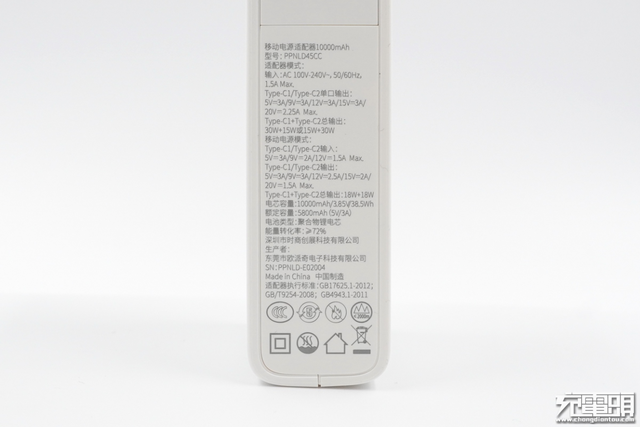

产品的具体参数方面，先来看双USB-C版本的参数配置产品名称：移动电源适配器10000mAh型号：PPNLD45CC电池容量：10000mAh/3.85V/38.5Wh额定容量：5800mAh（5V 3A）
充电器模式
USB-C1/C2输出：5V 3A、9V 3A、12V 3A、15V 3A、20V 2.25A双口同时输出：30W+15W或15W+30W
移动电源模式
USB-C1/C2输入：5V 3A、9V 2A、12V 1.5A MaxUSB-C1/C2输出：5V 3A、9V 3A、12V 2.5A、15V 2A、20V 1.5A Max双口同时输出：18W+18W
接口配置为1C1A的参数信息产品名称：移动电源适配器10000mAh型号：PPNLD45UC电池容量：10000mAh/3.85V/38.5Wh额定容量：5800mAh（5V 3A）
充电器模式
USB-C输出：5V 3A、9V 3A、12V 3A、15V 3A、20V 2.25AUSB-A输出：4.5V 5A、5V 4.5A、5V 3A、9V 3A、12V 2.5A、20V 1.5A Max双口同时输出：30W+15W
移动电源模式
USB-C输入：5V 3A、9V 2A、12V 1.5A MaxUSB-C输出：5V 3A、9V 3A、12V 2.5A、15V 2A、20V 1.5A MaxUSB-A输出：4.5V 5A、5V 4.5A、5V 3A、9V 3A、12V 2.5A、20V 1.5A Max双口同时输出：18W+18W
此次推出的这款内置氮化镓的双模移动电源能量堆是倍思推出的第二代产品，相较于第一代在同等体积的情况将充电的功率提升了近3倍，而且USB-C支持双向快充，由于氮化镓的加持使得其性能方面相比于第一代产品有了很大的提升。
倍思这款内置氮化镓技术支持大功率输出的双模移动电源能量堆，接口方面为双USB接口的设计，可以为两台设备同时充电，在用户的使用过程中可以不用等待，多设备一起充电；而两种不同的接口配置也让用户有了更多的选择。支持45W的大功率输出，可以为包括笔记本电脑在内的大功率用电设备提供用电需求，而移动电源模式也可以让用户实现独立为设备充电。
大功率加10000mAh的内置电池容量，外观体积方面还可以做到如此的小巧，这在目前的市场上还是很少见的，相信将氮化镓技术加入到双模产品当中会成为以后类似双模移动电源产品的发展方向，这样用户就可以使用到到既支持大功率充电又可以拥有可观电池容量的产品了。目前这款氮化镓双模移动电源产品已经到达充电头网编辑部，后续会推出详细的评测内容。
2、倍思45w氮化镓充电宝评测，拆解报告影雅INSIGNIA百思买
影雅INSIGNIA，是全球家电零售巨头百思买(Best Buy)旗下的独家品牌，产品以一系列电子消费品为特色。近期该品牌推出有一款无线充电器INSIGNIA Wireless Charging Pad，通过了Qi认证，支持最大10W无线充电，兼容5W/7.5W/10W。为了验证这款产品的用料如何，接下来就为大家带来这款产品的开箱拆解。
一、影雅INSIGNIA（百思买）无线充电器开箱

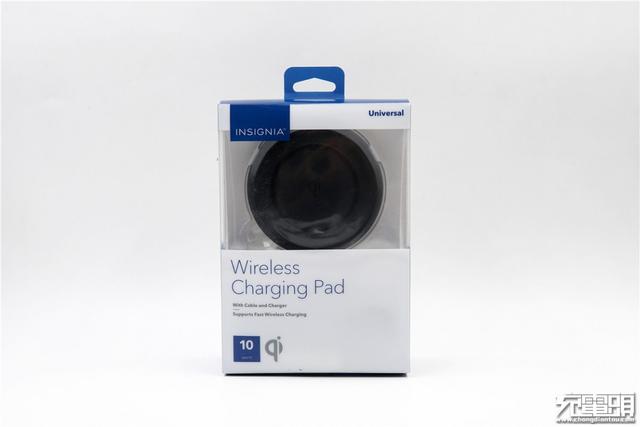

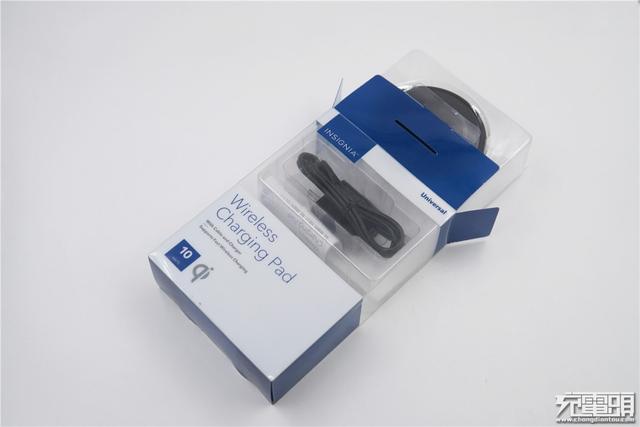

产品采用塑料包装，上方为透明开窗设计。正面印有产品名称：INSIGNIA Wireless Charging Pad。下面一行小字标注内部带有电源适配器和充电线。产品支持最大10W无线快充，底下标有一个大大的“Qi”Logo，表明产品通过了Qi认证。

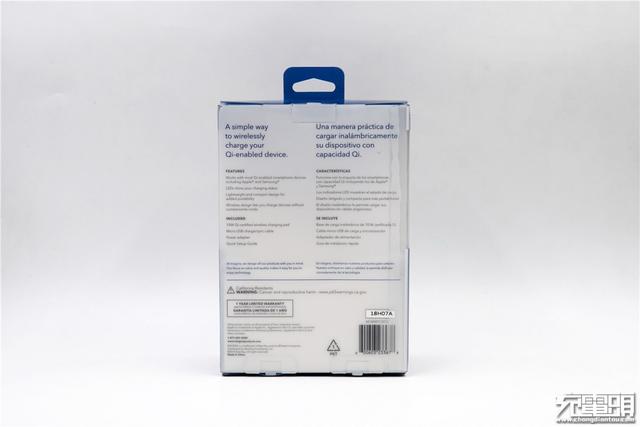

包装背面为产品主要特征：兼容Qi标准规范的手机设备，包括苹果三星等；带有LED状态指示灯；轻巧便携；摆脱线缆束缚的无线设计。
包装侧视图。

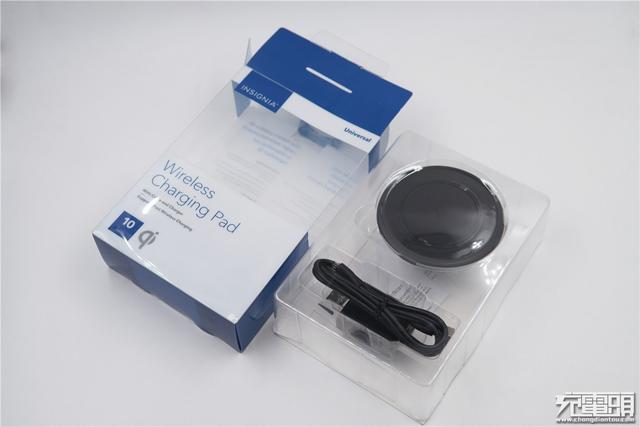

打开上盖，抽出内部产品及配件。
产品固定在透明塑料内盒上。

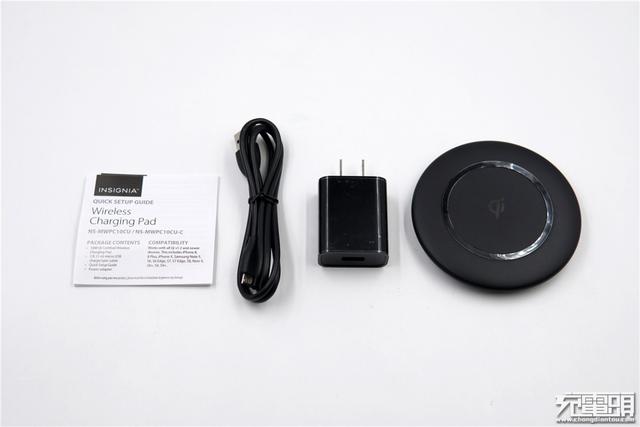

包装内容包括：10W无线充、QC3.0电源适配器、Micro USB充电线、说明书。
充电线接口类型为USB-A至Micro USB，线长1m。

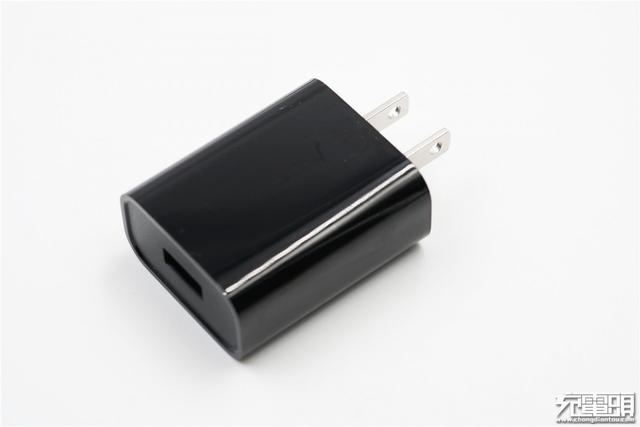

电源适配器采用美标两脚扁型插头，不可折叠。

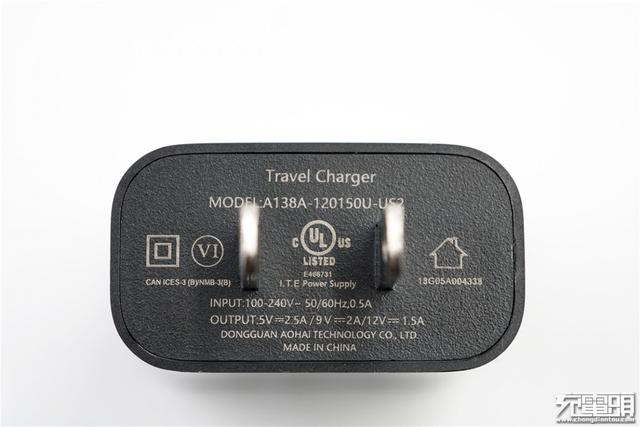

电源适配器型号：A138A-120150U-US2。输入100-240V，50/60Hz，0.5A。输出5V2.5A、9V2A、12V1.5A。代工厂：东莞市奥海科技股份有限公司。
正中间有一枚“Qi”的Logo，外侧有细细的一圈防滑胶垫，防止手机在充电时发生滑动。

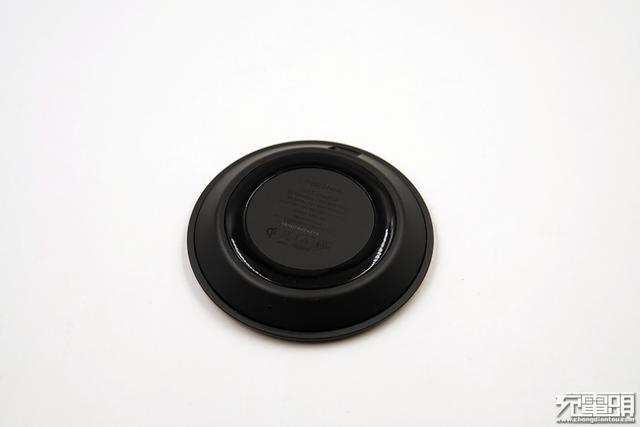

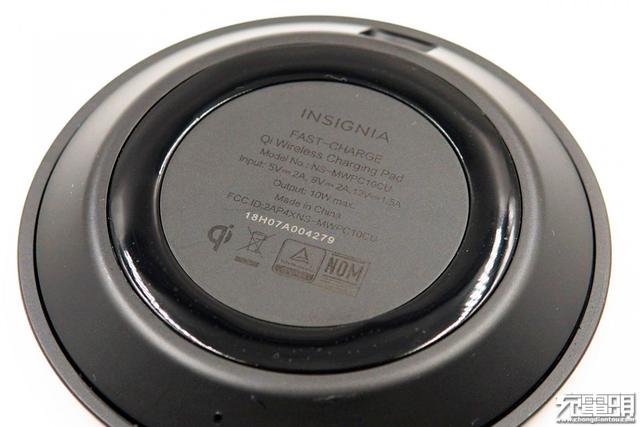

背面一大圈防滑脚垫，中间为产品主要规格参数，以及产品通过的各种认证。
产品型号：NS-MWPC10CU；输入5V2A、9V2A、12V1.5A；输出10W max。
底下为各种认证的Logo：包括Qi、WEEE、TUV、NOM等。

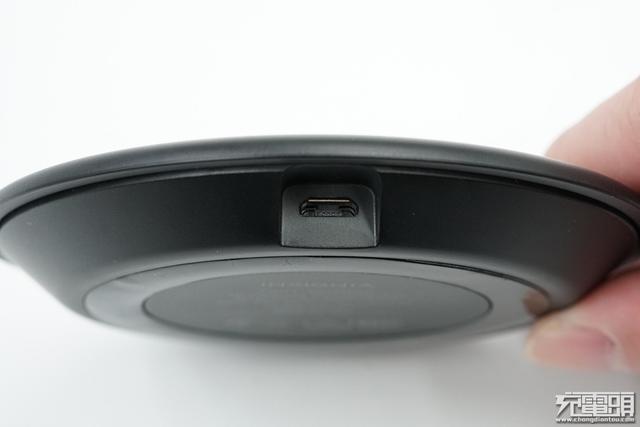

Micro USB输入接口特写。

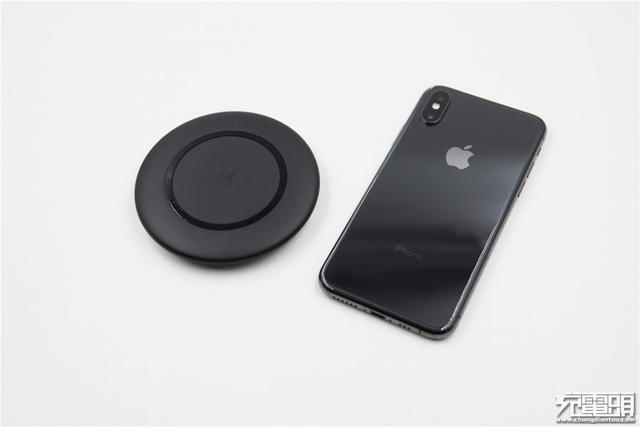

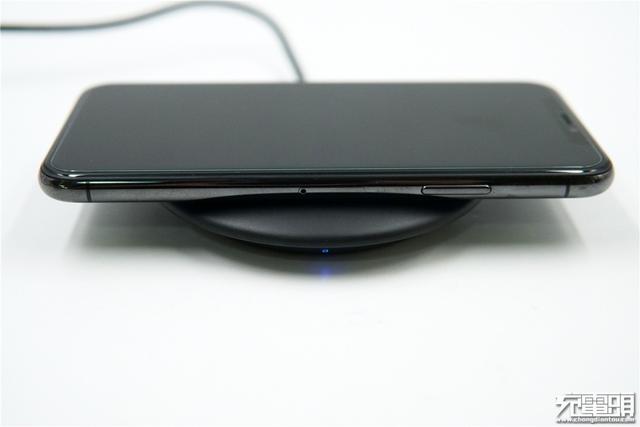

无线充电器的直径略大于iPhone XS手机宽度。
无线充侧边偏底部位置有一颗LED状态指示灯，不同的工作状态对应不同的颜色，正常工作时会亮起蓝灯。

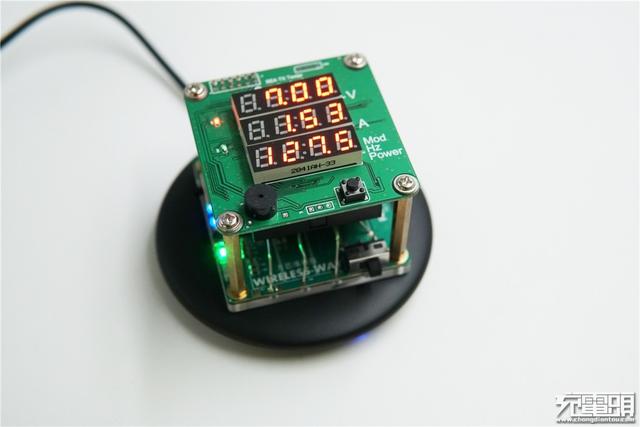

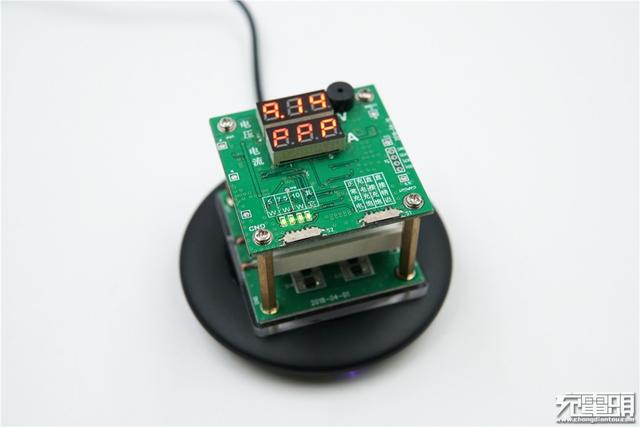

使用无线充电治具进行测试，三个功率档位全部显示PASS，即支持普通5W、苹果7.5W、三星10W无线充电。
对于苹果7.5W无线充，苹果官方推荐定频调压架构，采用MP-A11拓扑，工作频率会固定在127KHz左右。
接下来我们验证一下这款产品是否采用定频调压架构：将测试治具切换到苹果7.5W模式，放在无线充上，可以看到此时显示的频率为127KHz，符合定频调压的架构要求。
二、影雅INSIGNIA（百思买）无线充电器拆解

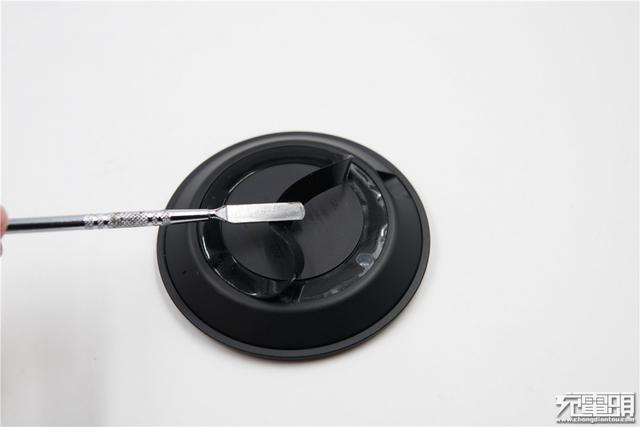

撕开防滑脚垫，下面还有一层塑料膜，细节做的不错。

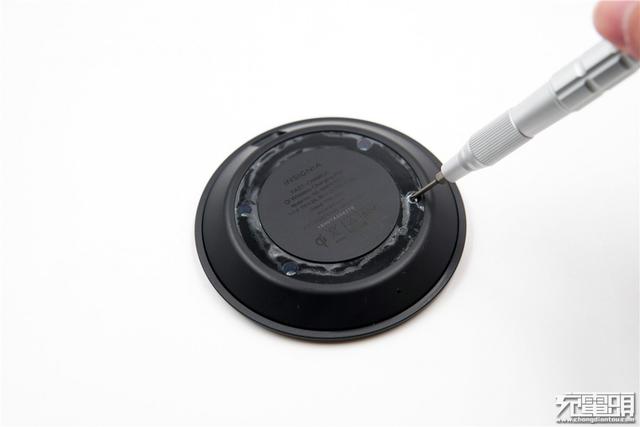

卸下4颗螺丝。

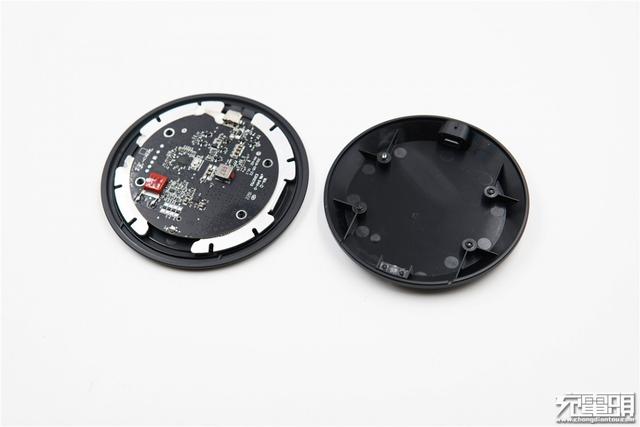

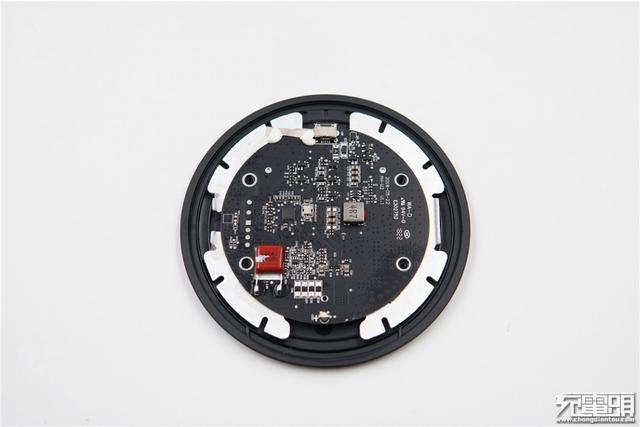

打开后盖，露出内部结构。

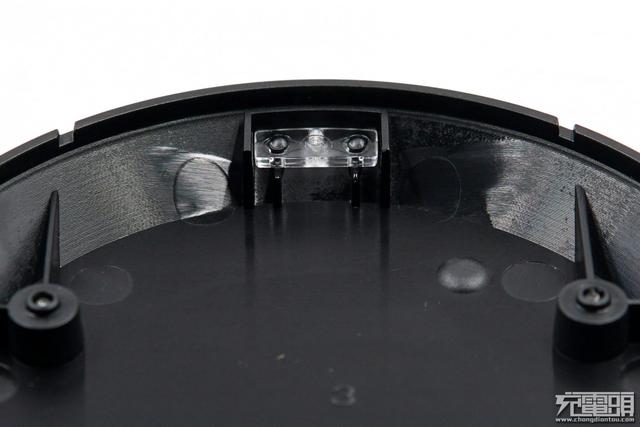

后盖侧边有一块导光片。
PCB为黑色。

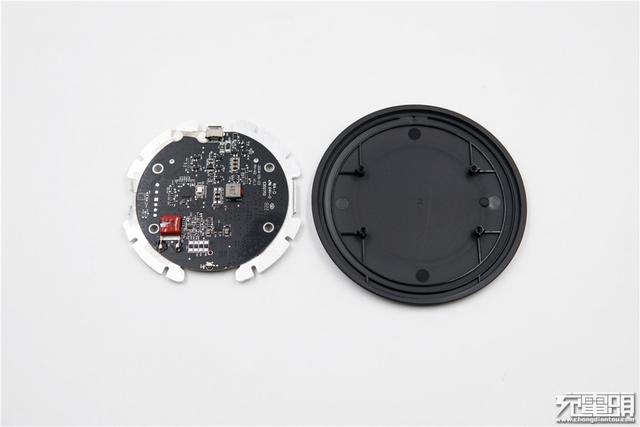

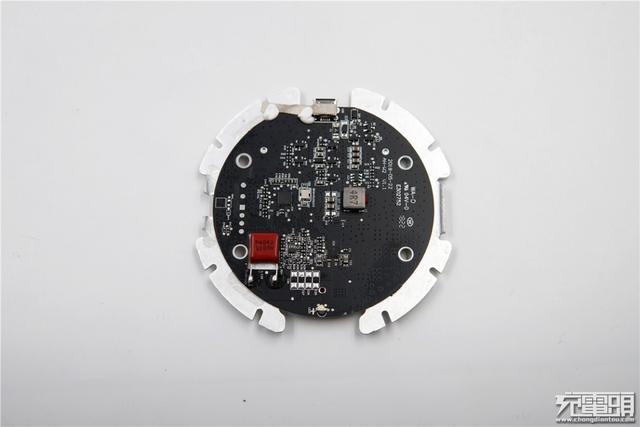

将PCB从正面面板上分离开来。
PCB板特写。采用上海伏达半导体7.5W定频调压发射端解决方案：主控SP3400，智能功率全桥NU1007。MCU PowerStage的架构使得外围元器件极少，方案极其精简。
该方案采用采用苹果推荐的定频调压架构，工作频率固定在127KHz左右，占空比恒定为50%，通过调节电压来控制发射功率，可靠性高。相比于变频架构能有效的避开干扰手机的频段，让无线充电对手机干扰降到最小；相比于定频调占空比的方案，通信质量高，buck 的存在使输入电压波动的影响降到最低，全负载软开关降低了全桥上下MOS管直通风险。

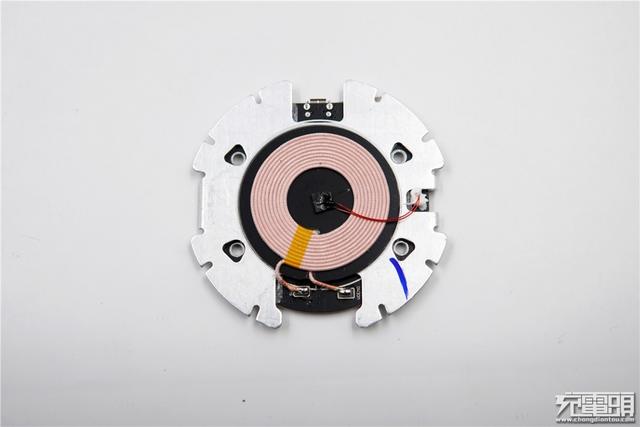

PCB和线圈分别位于铝板的正反两面，便于散热。铝板另一面上粘附有隔磁片和线圈，线圈正中间有一颗用于测温的温度探头。

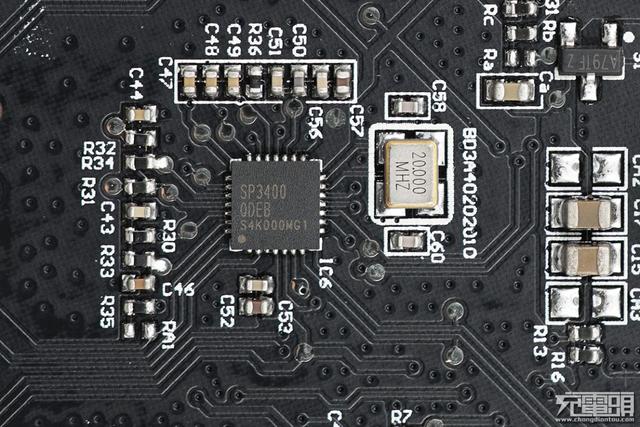

伏达SP3400是无线充电发射端控制芯片，内置了高精度的FOD算法, 集成了Buck 输出电压控制电路和频率精准的PWM输出，稳定的支持苹果无线快充，并强调防止任何瞬态条件。

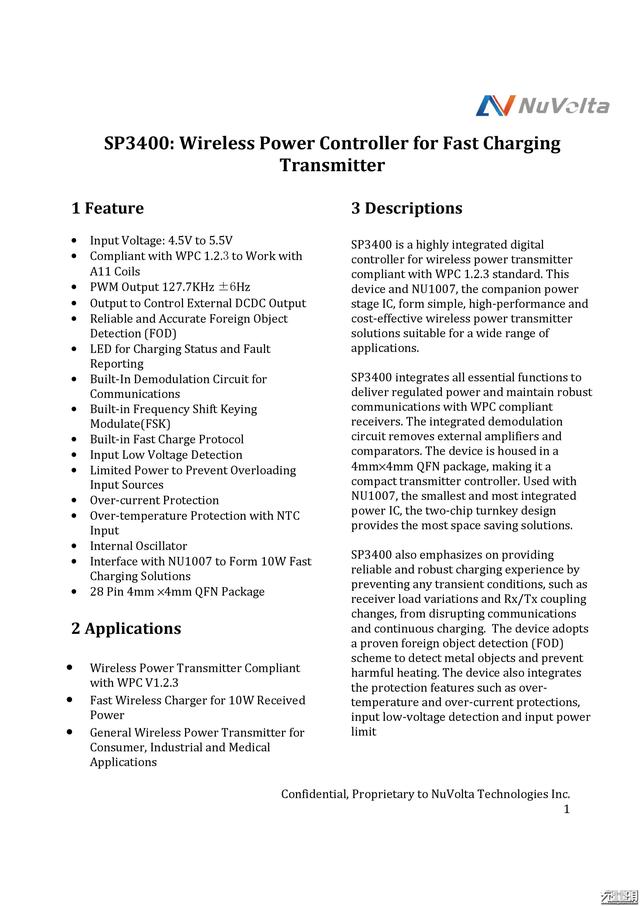

伏达SP3400详细资料。

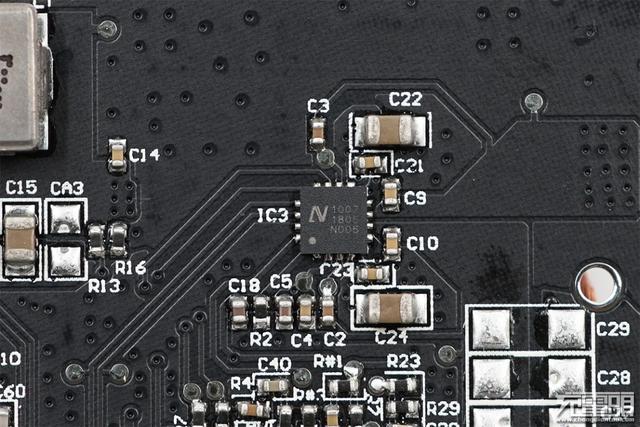

NU1007是高度集成的10W智能功率全桥芯片，集成了高效率的功率场效应管、低EMI 的功率场效应管驱动器、无损电流采样。无损电流采用不需要在功率回路上串联电阻，节约了成本，提高了效率 ，可用于FOD（异物检测）功率测量和带内通信。PowerMOS和Driver集成在一起使得Driver和PowerMOS可以匹配得非常完美，开关损耗可以被优化到极致；寄生电感降低，EMI风险可以大大降低，从而不需要牺牲效率。IC内部集成了输入电压欠压锁定、过电压保护、过电流保护和热关断等保护功能，进一步增强了整个系统解决方案的可靠性。

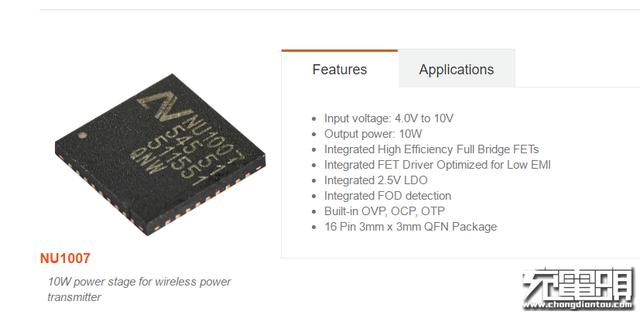

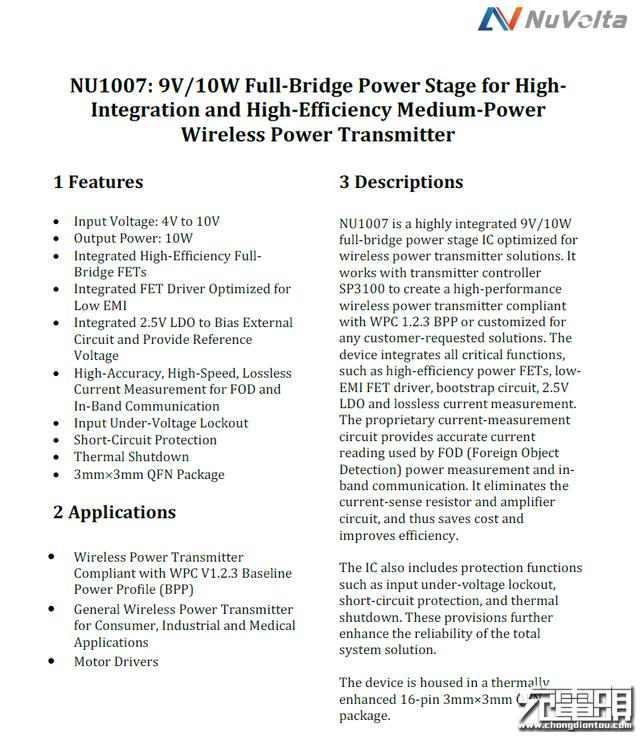

NU1007详细资料。

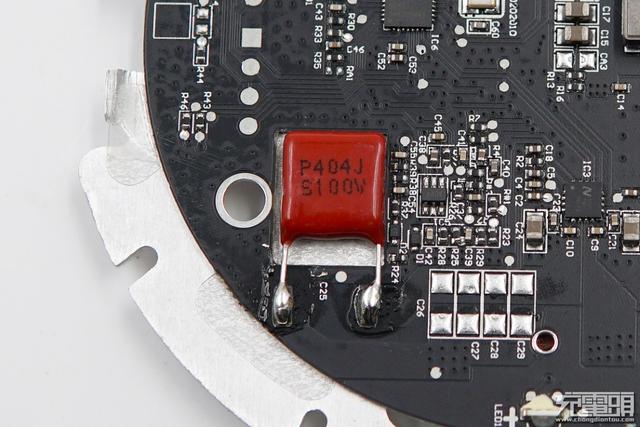

P404J S100V，谐振电容采用了0.4UF CBB薄膜电容。

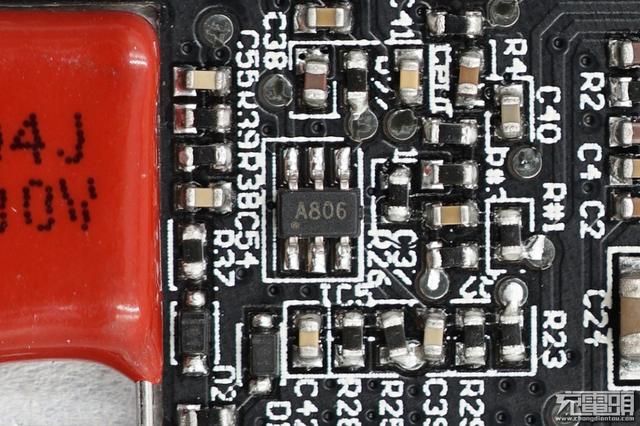

丝印A806，切换开关。

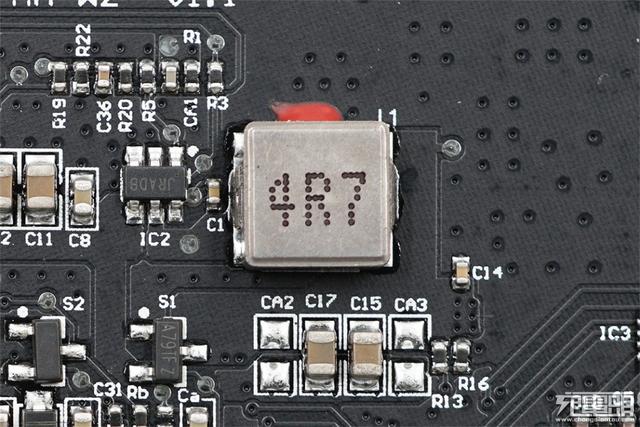

4R7贴片电感。

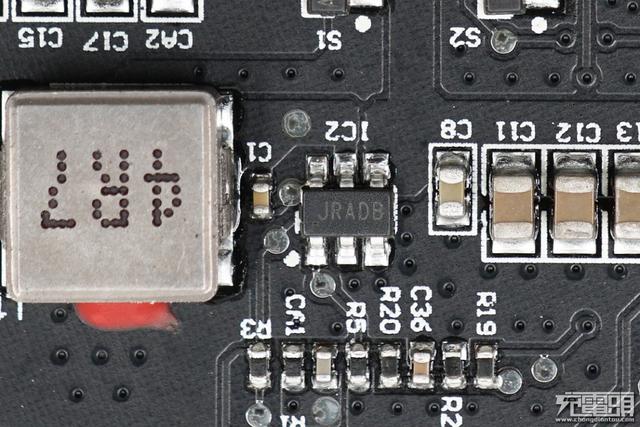

丝印JRADB，用于定频调压的同步整流降压IC。

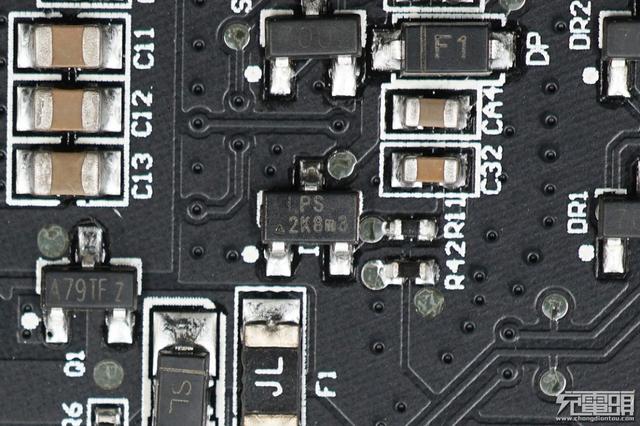

丝印LPS 2K8，LPS微源半导体LP3995，耐压36V 的低功耗LDO线性稳压器。

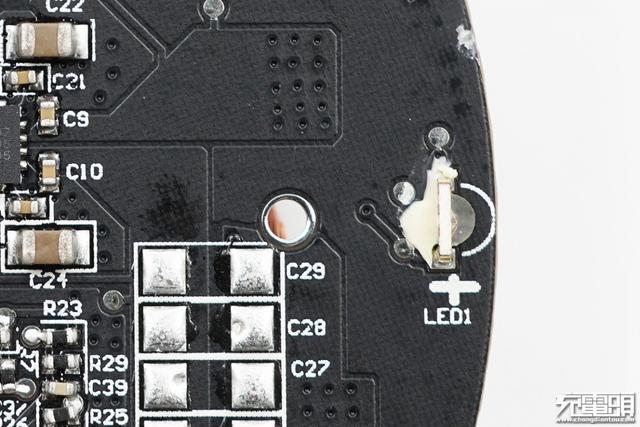

LED灯位于PCB板边缘。

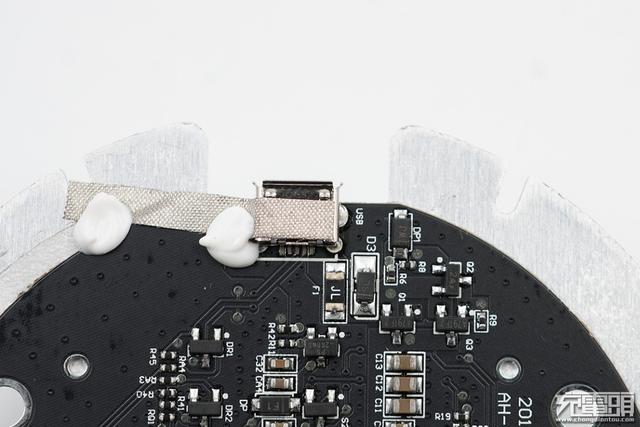

Micro USB母座特写，贴有一条用于内部接地的导电布。

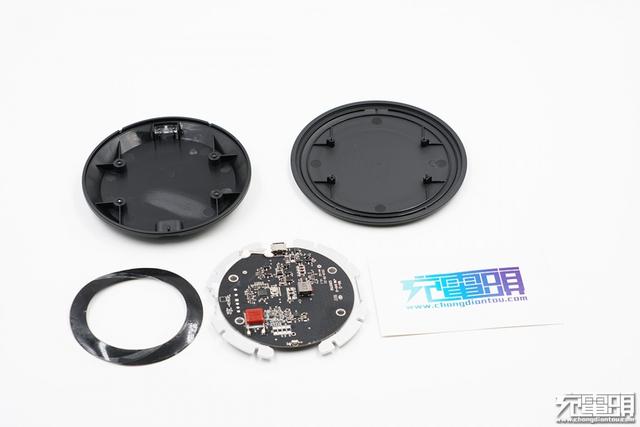

拆解全家福。
三、充电头网拆解总结
1、用料做工方面，产品从内到外做工不错，铝合金散热设计合理到位，对得起产品价格。
2、性能方面，产品采用伏达（Nuvolta）无线充电方案SP3400 NU1007，兼容苹果快充、三星快充等多种功能。自主设计的集成度极高的智能功率全桥芯片NU1007，极大节约了PCB layout面积和BOM成本。产品内部集成的驱动和功率MOS，是行业缺货及涨价的大背景下的一大卖点。
