减压阀的标准参数，中隆智控WY947\\WY948H型减温减压阀参数规格应用型号选型原理说明

关于【减压阀的标准参数】，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、减压阀的标准参数：中隆智控WY947\\WY948H型减温减压阀参数规格应用型号选型原理说明
• 2、减压阀的标准参数，减压阀技术及应用

1、减压阀的标准参数：中隆智控WY947\\WY948H型减温减压阀参数规格应用型号选型原理说明

WY947\WY948H型减温减压阀

概述

减温减压阀WY947\WY948H型是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低。该阀的特点，是在进口压力不断变化的情况下，保持出口的压力和温度值在一定的范围内。减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。本类阀门在管道中一般应当水平安装。

技术参数

公称通径：DN50~400
公称压力：PN16~100
使用温度：20~450℃
调节范围：10：1~100：1
调节特性：线性，等百分比
阀体形式：铸钢或煅焊，直通式，法兰连接
执行机构：电动（直行程或角行程）执行器、气动执行器或其他

技术特点

1. 笼式多孔阀芯，多级笼式节流件，使大压关减压在一个阀内完成。可调节性能好，振动小，噪音低，可靠性高。
2. 雾化喷嘴的喷水小孔数随蒸汽的节流面积同步变化，且位于高压蒸汽湍流区，提高了喷雾化效果，无水击，又扩大了调节范围。
3. 考虑温差合理匹配结合间隙，并设有双导向机构，使运行平衡灵活。
4. 单阀座，锥形密封面密封可靠，泄漏少，且能自清。
5. 阀座堆硬质合金，不锈钢阀芯，及节流件表面喷涂硬质合金，耐冲蚀，抗磨损，寿命长

优点和用途

1. 位于高压端流区的可调雾化喷嘴， 笼式节流，喷涂技术采用使蒸汽流量在全范围内可得到甚为精确的压力和温度控制，为专利产品，国际先进水平。
2. 用于中高压减温减压装置蒸汽压力和温度的调节。
3. 用于电站和工业锅炉及热电厂等，蒸汽管道的温压调节。

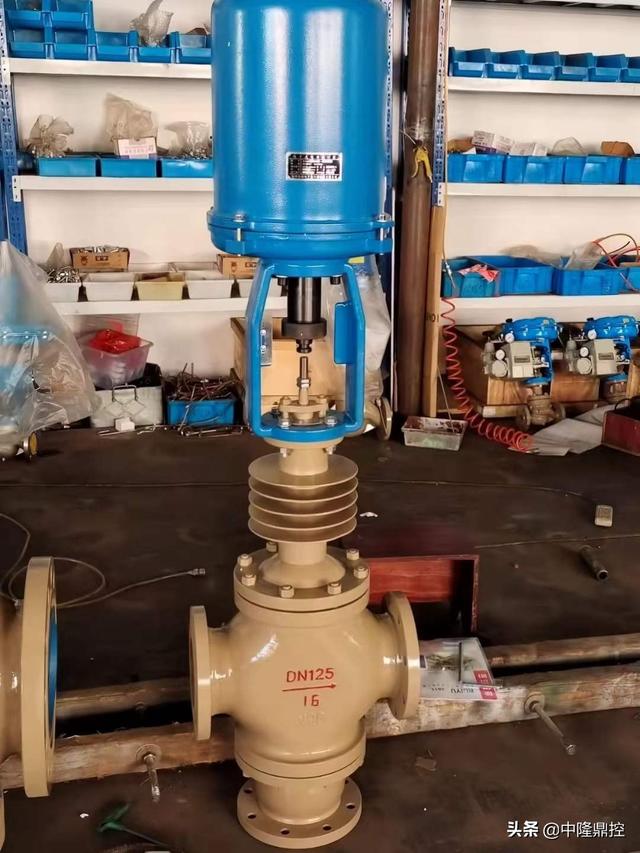

WY947H减温减压阀

WY948H减温减压阀

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的减温减压阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。

2、减压阀的标准参数，减压阀技术及应用

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的液体压力减少至阀后管路所需的水平。这里的传输介质主要是水。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。

鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30%。减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。

减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。

定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比，这种减压阀工作平稳无振动，使得国内减压阀生产技术进一步提高；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。减压阀通常有DN15～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。

JB/T2203－1999《减压阀结构长度》为主的通用类。目前国内大多数减压阀生产厂家均按本标准设计生产，但本标准也不尽完美，规格不全。如气体减压阀最大公称通径为DN500，水用减压阀最大公称通径DN1000。根据厂家所生产的减压阀规格及掌握的资料来看，各厂家连接尺寸也不尽统一，如DN500气体减压阀，建议通用机械研究所对JB/T2203－1999《减压阀结构长度》进行修订。建议设计院及用户按标准选用，减压阀生产厂家按标准设计制造。

工作原理：

减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。

直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。

压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。

若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。

总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)。

内部先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。与直动式减压阀相比，增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生更明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。

在主阀体外部还有一个小型直动式减压阀由它来控制主阀。此类阀适于通径在20mm以上，远距离(30m以内)、高处、危险处、调压困难的场合。

种类：

（一）直接作用式减压阀

最简单的减压阀，直接作用式减压阀，带有平膜片或波纹管。因为它是独立结构，因此无需在下游安装外部传感线。它是三种减压阀中体积最小、使用最经济的一种，专为中低流量设计。直接作用式减压阀的精确度通常为下游设定点的 /-10%。

（二）活塞式减压阀

该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的排气压力作用在活塞上，使活塞打开主阀。如果主阀较大，无法直接打开时，这种设计就会利用入口压力打开主阀。因此，这种类型的减压阀，与直接作用式减压阀相比，在相同的管道尺寸下，容量和精确度（ /-5%）更高。与直接作用式减压阀相同的是，减压阀内部感知压力，无须外部安装传感线。

（三）薄膜式减压阀

在这种类型的减压阀中，双膜片代替了内导式减压阀中的活塞。这个增大的膜片面积能够打开更大的主阀，并且在相同的管道尺寸下，其容量比内导式活塞减压阀更大。另外，膜片对压力变化更为敏感，精确度可达 /-1%。精确性更高是由于下游传感线的定位（阀的外部），其所在位置气体或液体动荡更少。该减压阀非常灵活，可以采用不同类型的导阀（例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套使用）。

主要作用：

减压阀的作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。近年来又出现一些新型减压阀，如定比式减压阀。定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。

水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。减压阀的每一档弹簧只在一定的出口压力范围内使用，超出范围应更换弹簧。在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀。介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀。介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管式减压阀。为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。

本文关键词：减压阀规格参数，减压阀各个参数都是啥，减压阀的规格，减压阀标准 减压阀尺寸，减压阀正常数值。这就是关于《减压阀的标准参数，中隆智控WY947\\WY948H型减温减压阀参数规格应用型号选型原理说明》的所有内容，希望对您能有所帮助！
