标准光源类型，光源种类及其作用

关于【标准光源类型】，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、标准光源类型：光源种类及其作用
• 2、标准光源类型，常用光源类型分享

1、标准光源类型：光源种类及其作用

选择合适的光源，可突显良好的图像效果（特征点），可以简化算法，提高检测精度、保证检测系统的稳定性。

光源按形状和用途通常可分为以下几类:

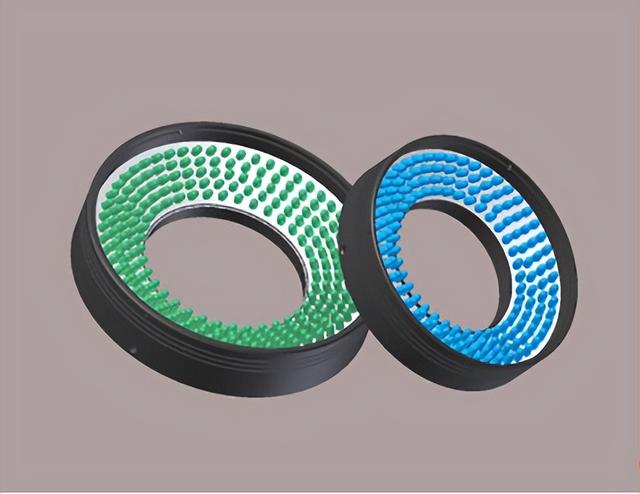

1、环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED伞状配置，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；红外，紫外制作，标准24V供电（12V可选），光线均匀扩散。

应用领域:PCB印刷电路板定位与晶片检查，电子元件检测、塑胶容器检查，液晶校正、IC印刷检查，通用外光检查等。

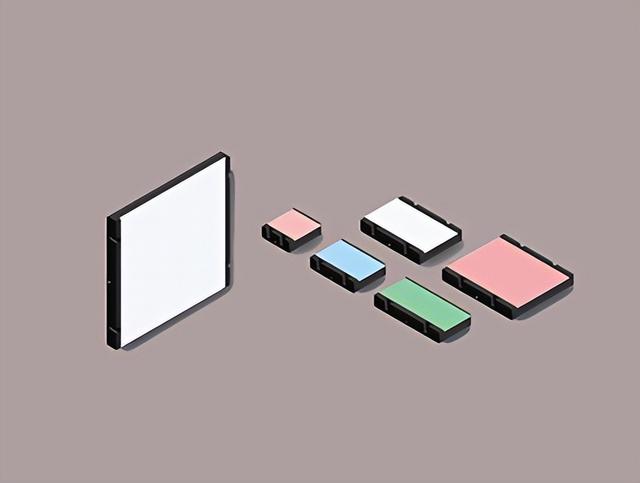

2、背光源

用高密度排列的LED阵列实现高输出背光照明，从被测物背面进行照射，尤其适合作为显微镜的载物台。红外，紫外制作，可调配出不同颜色，满足不同被测物多色要求；均匀照射，扩散性好，标准24V供电（12V可选）。应用领域:外形轮廓尺寸的检测，电子元件的外观检测，异物检测，液面检测等。

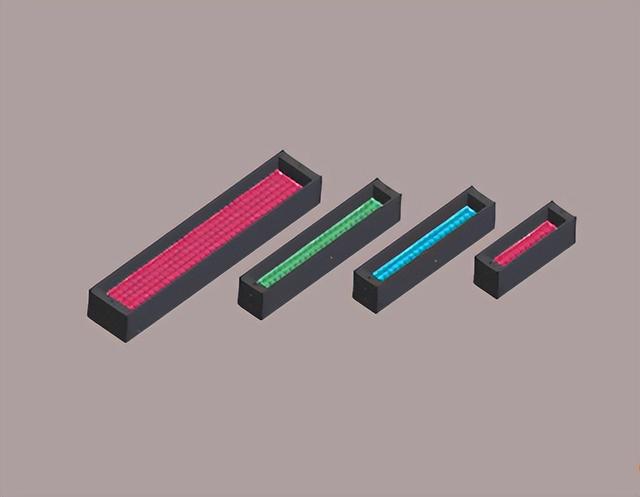

3、条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调，使用LED高密度配置和光学透镜制作；均匀性好，可做背光使用。

应用领域:基板裂纹与金属表面检测，电子元件识别检测，印刷品质量检测，通用外观检查等。

4、同轴光源

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；通过使用半透镜，使LED的扩散照射在相机轴的同轴上，成像清晰，亮度均匀；LED高密度排列，大幅度提升亮度；红外，紫外制作；标准24V供电（12V可选。

应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，印制线路板的图形检测，包装条码识别等。

5、多射角无影光源

采用功率LED；红外、紫外制作，标准24V供电（12V可选），均匀照射；　随工作距离变化，形成不同角度，以满足不同类型的检测。

应用领域:PCB印刷电路板定位与晶片检查；电子元件检测、塑胶容器检查；液晶校正、IC印刷检查；通用外光检查等。

6、点光源

外观设计轻巧且重量轻，提高发光效率，实现高亮度。可配合同轴镜头使用。

应用领域:作为远心镜头等的光源；晶片及液晶玻璃检测；表面裂缝检测；LCD面板检测等。

2、标准光源类型，常用光源类型分享

标准光源类型?1. 环形光源： 光出射角度值在0°-90° 0°-45°为低角度环形光源，目前应用案例包括手机金属外框划痕检测、光滑表面的划痕、破损检测以达到突显物体轮廓及划伤，破损的效果 60°-90°光出射角度集中照射被测物表面，突显物体的表面对不同特性，应用案例有：电感锡面检测，USB接口网线接口等不同数据接口的pin针检测，高尔夫球T端面检测，以及平面喷码检测，现在小编就来说说关于标准光源类型?下面内容希望能帮助到你，我们来一起看看吧!

标准光源类型

1. 环形光源： 光出射角度值在0°-90°。 0°-45°为低角度环形光源，目前应用案例包括手机金属外框划痕检测、光滑表面的划痕、破损检测以达到突显物体轮廓及划伤，破损的效果。 60°-90°光出射角度集中照射被测物表面，突显物体的表面对不同特性，应用案例有：电感锡面检测，USB接口网线接口等不同数据接口的pin针检测，高尔夫球T端面检测，以及平面喷码检测。

2. 条形光源，这款光源的特点为尺寸灵活小巧，可适应不同位置，主要适用于检测较大方形结构被测物效果明显。目前应用案例包括裂纹，二维码读取。注塑件毛边检测，高尔夫球Tee文字检测。

3. 四面可调光源：四个独立可调的条形光源，可独立控制亮度，安装灵活， 高亮度，高精度照明。应用领域：四侧引脚扁平封装的检查。二维码读取，陶瓷包装表面检查。

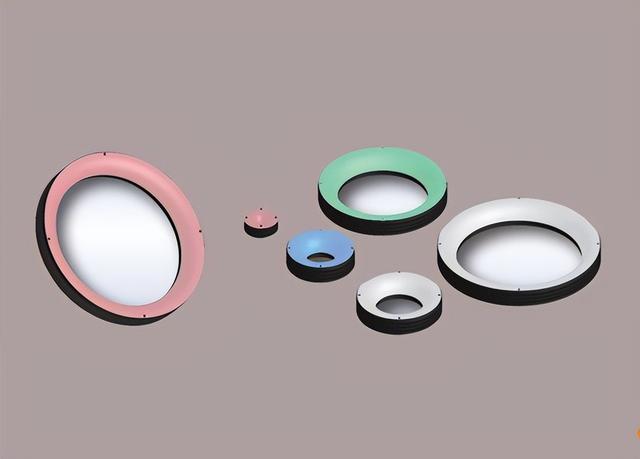

4. 圆顶无影光源：光线经过球面漫射板反射之后，光滑，均匀的照射在 被测物体上，适用于被测物表面起伏不平，反光的物体。应用案例进行曲面，表面凹凸，弧形检测，金属，玻璃反光较强的表面检测。

5. 底部背光源：底部发光的标准背光源可应用于显微镜载物台，突出 被测物的外形轮廓并由高密度的LED阵列提供高亮度的背光照明。应用于透明物体的毛边，污渍，划痕检测。

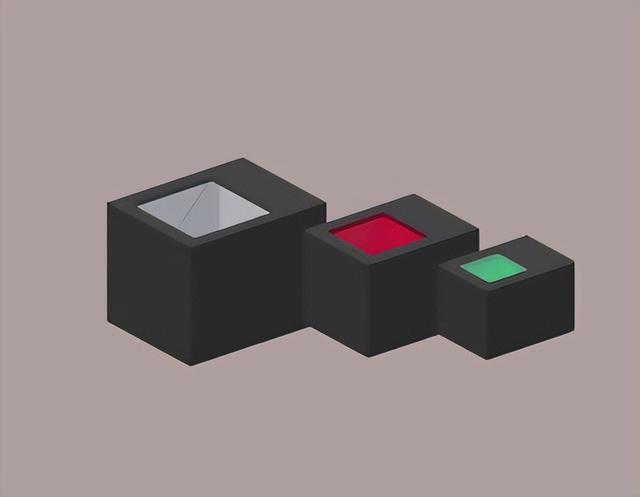

6. 方形无影光源：适用于矩形和不规则被测物，提供矩形视野。应用案 例：电池板断线检测，手机贴棉，贴膜位置边缘校正，一维，二维码识别。

7. AOI专用光源：具有高亮度，均匀性好，空间分辨率高的特点； 由三组独立控制的环形光源以高中低不同角度照射电路板，很好的把电路板上的元件电极、焊盘、焊点等不用倾斜度的特征凸显出来。应用领域多层次物体检测，插件焊点检测，贴装，焊锡检测。

8. 点光源；采用独特的聚光效果（导光柱）实现均匀的照射应用利于包括液 晶玻璃线路检测，玻璃表面划痕检测，插头底部字符检测。

9. 线形光源：线形光，高强度光照明，目前应用案例：手机外壳表面凹 凸点，划痕，污渍检测。使用特殊的镜片使光线达到线性射出，并保持均匀，平滑。

10. 同轴光源：高强度均匀的光线通过分光镜后与镜头同轴的光线，采用 特殊材料抑制反光造成的重影。提高成像清晰度。适用于反光率高的被测便面的划痕，印字检测。应用案例包括：激光打标字符，二维码识别，反光率高的物体表面的划伤检测。

本文关键词：标准光源类型是什么，光源标准值，标准光源种类，标准光源的说明书，五种标准光源。这就是关于《标准光源类型，光源种类及其作用》的所有内容，希望对您能有所帮助！
