电容分正负极吗，电容怎么分正负（判断电路板电源正负极的几种方法）

关于【电容分正负极吗】，电容怎么分正负，今天涌涌小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、电容分正负极吗：判断电路板电源正负极的几种方法
• 2、电容分正负极吗，电容怎么分正负

1、电容分正负极吗：判断电路板电源正负极的几种方法

在电路中谈正负极的时候，一般是指电源的正负极，而且是直流电的正负极。直流供电的电路，其电源一般分为单电源供电，包括电源正和电源地；双电源供电，包括电源正和电源负。在区分电路中正负极的时候可以通过以下几种方法来判断。

1、根据电路板的丝印来确定正负极

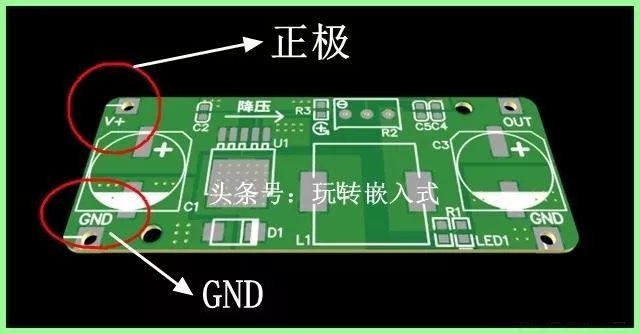

工程师在设计PCB时，都会对接口部分的针脚定义用丝印标识好，对电源正负极来说，一般会用V+和GND来区分电源的正负极。所以，首先看板子上的丝印，通过板子上的丝印内容可以了解到很多信息，正确理解电路板的丝印信息非常重要。如下图所示，V+所表示的就是正极，GND就是电源地。

2、根据极性元器件来确定正负极

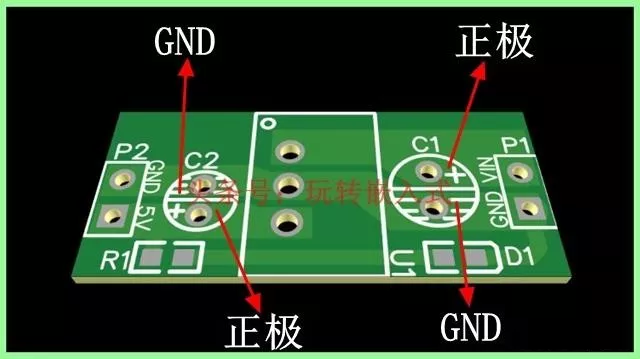

极性元器件是有极性的，在使用时不能接反。常用的有极性的元器件有电解电容、二极管等。所以通过有极性的元器件可以确定电路的正负极。以电解电容为例，其正极一定要接电源正，负极一定要接GND，识别对了电容的引脚也就能确定电路的正负极。电容确定正负极如下图所示。

3、根据大面积的覆铜来确定正负极

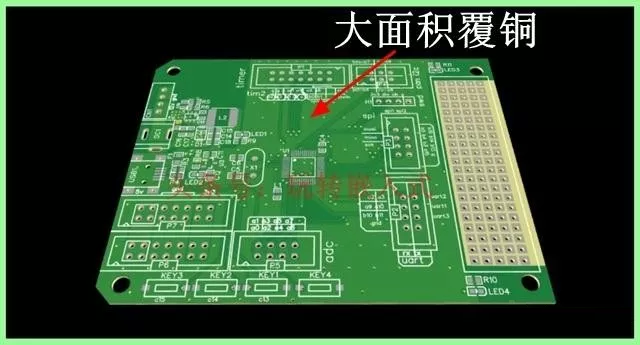

在设计PCB时为了提高抗干扰能力、降低地线的阻抗，会把地以大面积覆铜的方式实现电气连接，在如果电路板覆铜了，基本都是以GND作为网络覆铜的，依次可以判断大面积覆铜的是地线。如下图所示。

4、其他方式来确认正负极
也可以通过芯片的引脚来确认正负极，芯片都是需要供电，有供电引脚，如果知道芯片的引脚顺序也可以区分出电源的正负极，但是这种方法有个缺陷，就是只适用于只要一个电源网络的情况，如果电路板上有多个电源网络，则还需要通过以上方法进一步确认。

2、电容分正负极吗，电容怎么分正负

电容怎么分正负?电解电容是有极性电容，不能接受反向电压，安装时需按正确的极性安装，所以在使用前我们要正确的区分电解电容正负极识别电解电容正负极的正确方法如下，下面我们就来说一说关于电容怎么分正负?我们一起去了解并探讨一下这个问题吧!

电容怎么分正负

电解电容是有极性电容，不能接受反向电压，安装时需按正确的极性安装，所以在使用前我们要正确的区分电解电容正负极。识别电解电容正负极的正确方法如下。

螺栓型电解电容正负极识别。螺栓型铝电解电容在套管上有明确的正负极标识，正极用“ ”、负极用“-”表示。大部分螺栓电容在盖板上的端子旁边都会刻有“ ”、“-”的标识。

焊片铝电解电容正负极的区分。焊片铝电解电容又称之为牛角电容，目前所有厂家都是选用“负极标识”，即套管“-”标识所对应的焊针为负极。焊片电解电容正负极在盖板上也有区分，大部分是采取负极“压花”来标识，也有电解电容厂家直接在铆钉上印出“ ”、“-”的标志。

引线结构电解电容正负极识别方法。引线结构电解电容也是采取“负极标识”，即套管“-”标识所对应的引线为负极。还有就是按引线的长短来识别，长的引线为正极，短的引线为负极。

本文关键词：洗衣机电容分正负极吗，风扇电容分正负极吗，无极电容分正负极吗，空调电容分正负极吗，电容分正负极吗。这就是关于《电容分正负极吗，电容怎么分正负（判断电路板电源正负极的几种方法）》的所有内容，希望对您能有所帮助！
