nonc常开常闭，交流接触器的no和nc（接触器全面讲解及型号含义）

关于【nonc常开常闭】，交流接触器的no和nc，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、nonc常开常闭：电工知识：接触器全面讲解及型号含义，万用表测试常开NO常闭NC
• 2、nonc常开常闭，交流接触器的no和nc

1、nonc常开常闭：电工知识：接触器全面讲解及型号含义，万用表测试常开NO常闭NC

交流接触器分为两部分：线圈和衔铁，它主要有三组主触点，另外搭配一组或者两组多组辅助触点，辅助触点又分为常开和常闭。当线圈通电的时候，线圈产生磁场，通过铁芯把衔铁吸下来。而衔铁又带动所有的触点动作，主触点闭合，常开触点闭合，常闭触点断开。主触点允许通过的电流较大，一般用来控制主线路的通断。辅助触点一般用于小电流的控制电路。

带一组常闭辅助触点的接触器

CJX20901的含义：C表示接触器，J表示交流，X表示小型，2表示设计序号，09表示额定工作电流是9A，01表示有0组常开辅助触点1组常闭辅助触点。

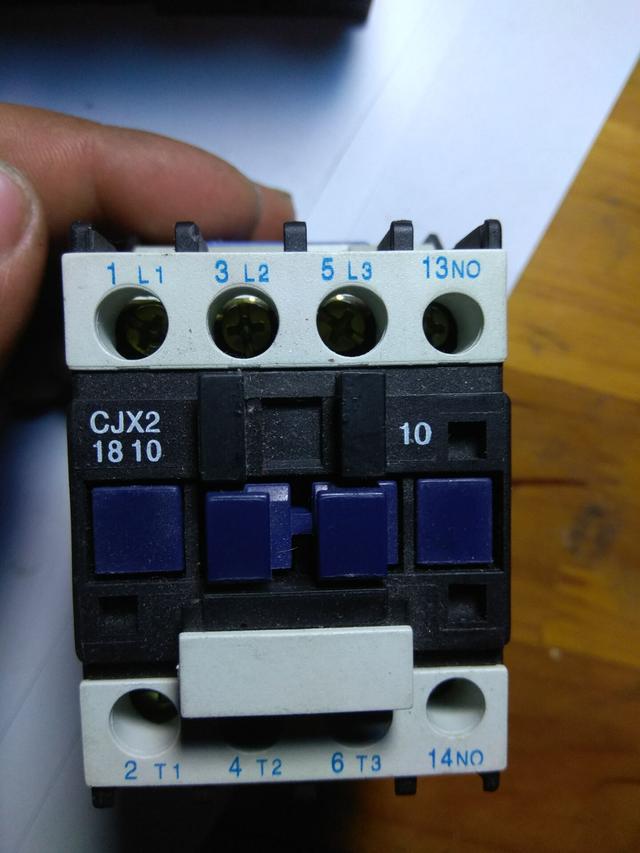

带一组常开辅助触点的接触器

通过上面型号的解释，我们再看一下这个接触器，最后数字10的含义：1组常开辅助触点，0组常闭辅助触点。

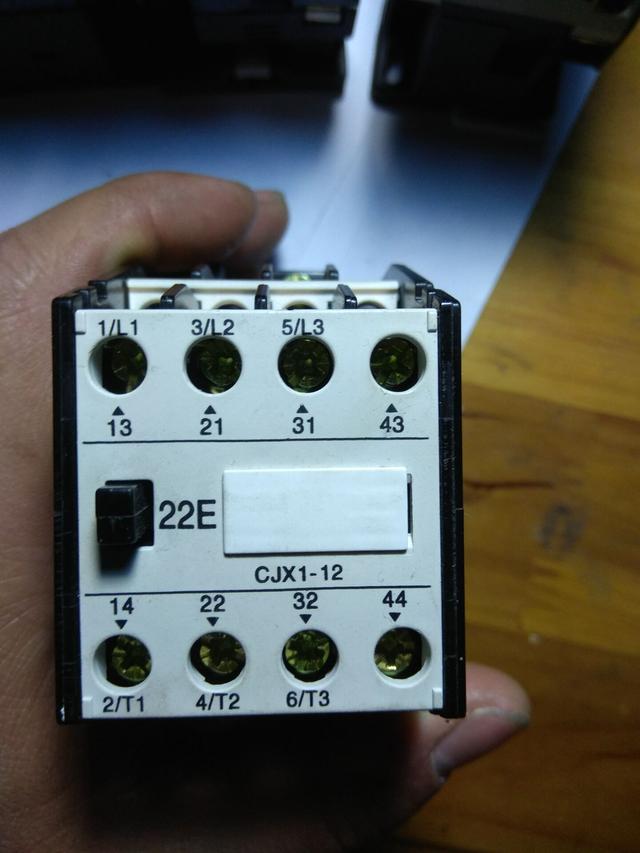

带有四组辅助触点的接触器

22E：表示有4组辅助触点，2组常开2组常闭。

13，14为常开，43，44为常开，21，22为常闭，31，32为常闭。常开常闭的编号是有规律的，个位数字是1，2的一般为常闭，个位数字是3，4的一般为常开。有的接触器的辅助触点是没有常开常闭标注的，只有数字，所以我们一定要注意。

带有四组辅助触点的接触器

看一下这个接触器的辅助触点是没有标注的，如果我们学会了前一个接触器常开常闭编号的规律，就能一眼看出来。

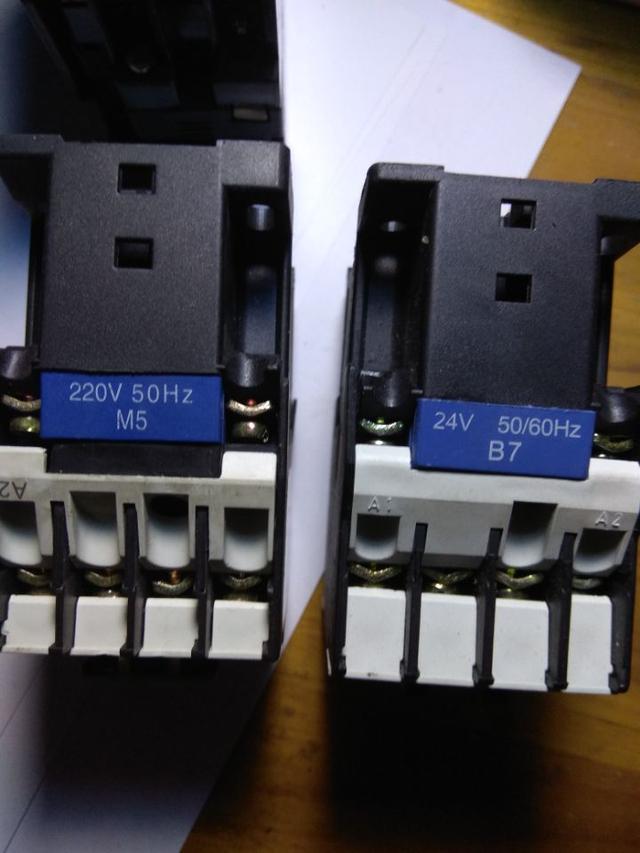

线圈电压不同

选购接触器的时候还要注意线圈的工作电压，同样大小的两个接触器，线圈电压有可能不同哦。

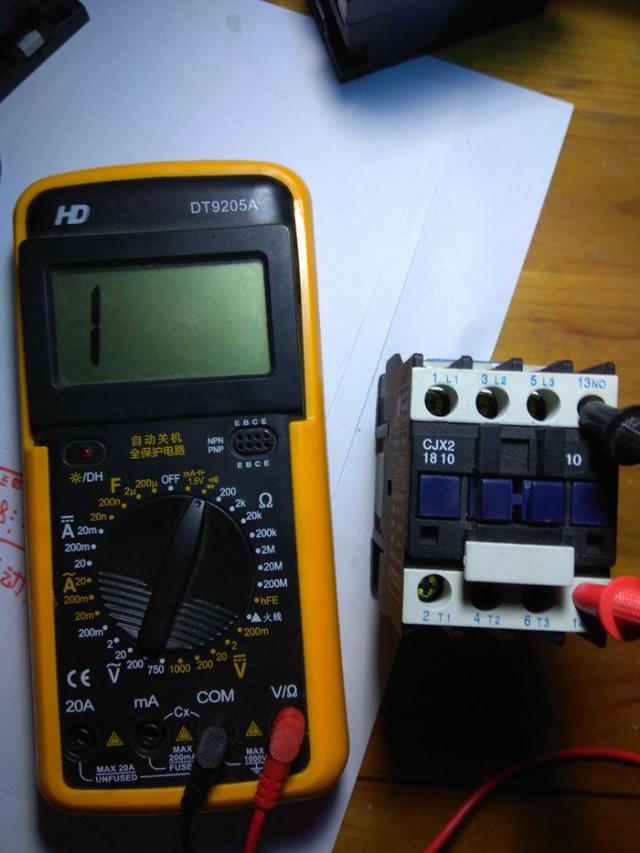

万用表测接触器的好坏

万用表测量接触器的好坏，首先要测量接触器的线圈，接触器的线圈的电阻大多都是几百欧姆。接触器的功率越大，吸合力越大，电流也就越大，对应的线圈电阻也就越小。如果万用表测的线圈的电阻是无穷大，那么线圈肯定开路了，如果测的线圈的电阻是0，那内部肯定短路了。

万用表测试常闭点

万用表蜂鸣档测试接触器的常闭点，在没有通电的情况下，接触器的NC常闭点是闭合的，测试时有蜂鸣声。

万用表测常开点

万用表测试常开点正常情况下是电阻无穷大，三组主触点都是常开点。通电以后，常开点闭合，常闭点断开。

2、nonc常开常闭，交流接触器的no和nc

交流接触器是使用很多的电气元件，各种品牌的几乎都带有或需要拓展辅助触点，其中辅助触点上的NO、NC你完全明白了吗？

先说说几个字母的涵义吧， N-NORMAL(常态)的缩写，O-OPEN(打开)的缩写，C-CLOSE(关闭)的缩写；

那老师傅常说的常开和常闭触点是什么意思？ 在常态（不通电）的情况下处于断开状态的触点叫常开触点，处于闭合状态的触点叫常闭触点。

NO常开:NO是Normally Open的缩写，即长开触点；

NC常闭，NC是Normally Close的缩写，即常闭触点。

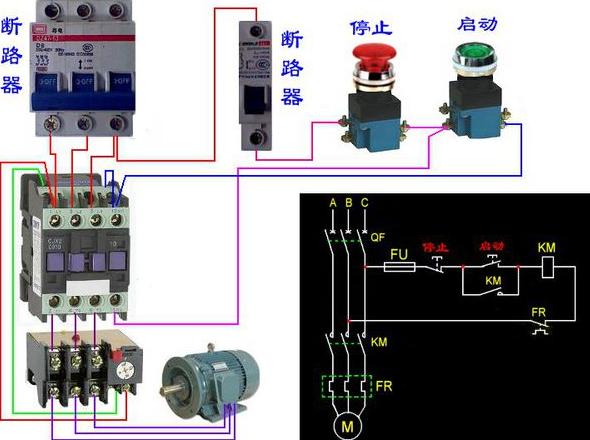

下图为常用起保停电路：

典型的起保停电路

图中交流接触器使用的是NO(常开触点），热继电器使用的是NC(常闭触点），启动按钮接NO非自锁，停止按钮接NC非自锁；当按下启动按钮时，交流接触器接通并回路保持；按下停止按钮，回路断开；当热继电器故障时，整个回路断开，起到保护电机的作用。

本文是电气的基础案例，需要搬走，有兴趣可讨论学习！
