cad闭合命令，cad软件的闭合命令（CAD图纸中快速生成闭合多段线）

关于【cad闭合命令】，cad软件的闭合命令，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

• 内容导航：
• 1、cad闭合命令：CAD图纸中快速生成闭合多段线
• 2、cad闭合命令，cad软件的闭合命令

1、cad闭合命令：CAD图纸中快速生成闭合多段线

在CAD软件的使用过程中，有的时候，需要在已经绘制的图纸中生成闭合多段线。有的小伙伴开始用多段线命令PLINE，快捷键PL,一点一点地描图，来生成闭合多段线，可以用来填充，计算面积等等。现在不用这么麻烦了，有一个神奇的命令可以让多段线自己闭合生成，省时省力。步骤如下：

1、打开软件CAD，找到要编辑的图纸，打开。

2、BOUNDARY这个命令，就是用封闭区域创建面域或多段线，快捷键是BO,我们在命令行输入BO。

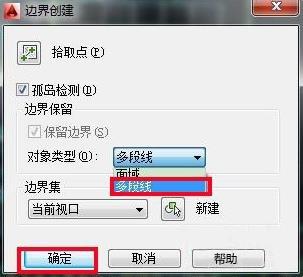

3、回车，这时，弹出边界创建的对话框，我们在对象类型里选择多段线，然后确定。

4、按照命令行提示，拾取内部点，鼠标左键单击要生成闭合多段线的内部区域。

5、单击回车，这时就会生成如图所示的多段线，完全不用一点一点重新描图了。在不知道这个命令之前，我就会有PL命令重新描一遍，以生成闭合线。现在不用这么麻烦了。

6、然后，可以用填充命令，对闭合多段线进行填充。在总图绘制中，经常会对绿地范围填充，绿地、建筑等各种面积统计，这个命令可以快速生成闭合多段线，然后进行填充，面积统计，省时省力。

2、cad闭合命令，cad软件的闭合命令

在使用CAD制图软件绘制图纸的过程中，如果存在不闭合的图形，有些操作就会无法进行，比如在填充时候则需要填充区域是封闭的。那么怎么才能将图形闭合呢？接下来和小编一起来看看CAD制图软件中闭合图形相关的CAD教程吧！

CAD制图软件中将图形闭合的操作步骤如下：

1、首先打开CAD制图软件，然后输入快捷命令：PL，按回车键确认，绘制出一条多线段为例。

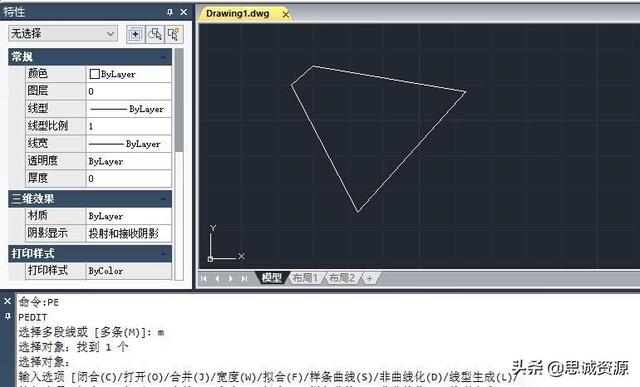

2、接下来输入快捷命令：PE，按回车键确认。根据命令行提示输入：M后按回车键确认，选中刚绘制的多线段。

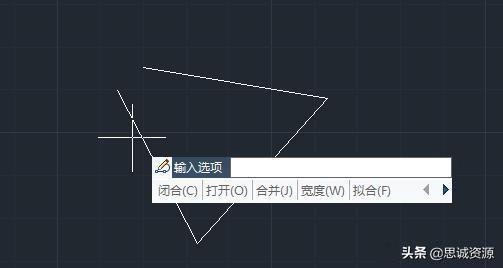

3、根据命令行提示输入：C，按回车键确认，即可闭合图形。如下图所示：

上面截图可以很直观看出来闭合和不闭合的区别。

使用PE命令的注意事项

如果图形本来是闭合的，用PE 命令把线条转化成多段线然后有合并选项；如果图形有间隙，用F（倒角）命令，记住把半径R设为0，然后倒角即可。

另外除了PE命令还可以用边界的方法，快捷键BO，选择区域，同样这些线所围成的是一个闭合。

以上就是CAD制图软件中闭合命令的使用技巧，大家在以后绘图工作中遇到需要将图形闭合的情况时，可以参考本篇CAD教程来解决哦~
