1、溢流阀工作原理：直动式溢流阀你了解多少？

直动式溢流阀主要由阀体、阀芯、调压弹簧和调压螺钉(或称手柄)组成。是利用阀芯上端的弹簧力直接与下端面的液压力相平衡来控制溢流压力的，直动式溢流阀由此得名。

直动式溢流阀的原理：

当将溢流阀接入液压系统 时，液压油就在阀芯上产生一个作用力，力的方向与弹簧力的方向相反，当进油口压力低于溢流阀的调定压力时,则阀芯不开启，此时进油口压力主要取决于外负载。当油液作用力大于弹簧力时，阀芯开启，液压油从溢流口流回油箱。弹簧力随着溢流阀的开口量的增大而增大，直至与液压作用力相平衡。当溢流阀开始溢流时，其进油口处的压力基本稳定在调定值上，从而起到溢流稳压的作用。通过调压螺钉调节弹簧的预压缩量，可以调定溢流阀溢流压力值的大小。

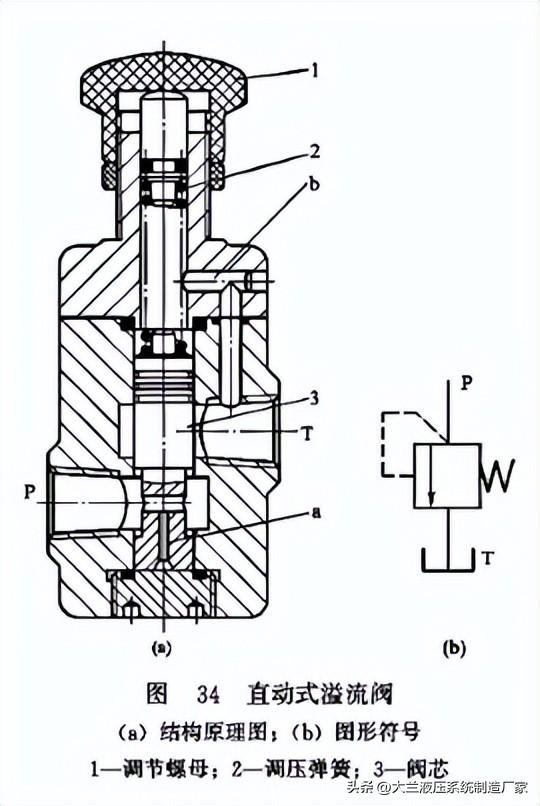

直动式溢流阀

直动式溢流阀 结构简单， 灵敏度高， 压力受溢流流量变化影响较大，调压偏差大，不适于在高压、大流量下工作，常作安全阀或调压精度要求不高的场合。由于直动式溢流阀的阻尼活塞和阀体之间具有适当的缝隙，从而减少了阀芯的摩擦力，使阀芯能够灵活、平稳的移动，从而增大了平稳性。
直动式溢流阀的通流能力大，只因阀芯的左便具有环形的凹槽，所以当液体流向此槽时，则会发生变化，从而能够反方向流向液动力。当直动式溢流阀的阀芯开大的时候，弹簧的压缩量则会增加，也就意味着流量也增加，从而所产生的液动力也会大大的增加，这样能够抵消弹簧力的增量，使阀芯在开启的状态下增加稳定性。

2、溢流阀工作原理，溢流阀原理有哪些

溢流阀的作用

1、定压溢流作用：在定量泵节流调节系统中，定量泵提供恒定的流量。当系统压力增加时，流量需求减少。此时，安全阀打开，使多余的流量回流到油箱中，以确保安全阀的进口压力，即泵的出口压力恒定（阀口常随着压力波动而打开）。2、稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。3、系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，安全阀的远程控制端口与油箱相连，此时液压泵卸荷。此时安全阀用作安全阀。4、安全保护作用：系统正常工作时，阀门关闭。只有当负载超过规定极限（系统压力超过设定压力）时，溢流阀才会打开，并进行过载保护，使系统压力不再升高（通常安全阀的设定压力比最大工作压力高10%-20系统压力）。溢流阀工作原理

如下图所示：

1、油从入口进入到主阀活塞下腔，对活塞产生一个向上的力；

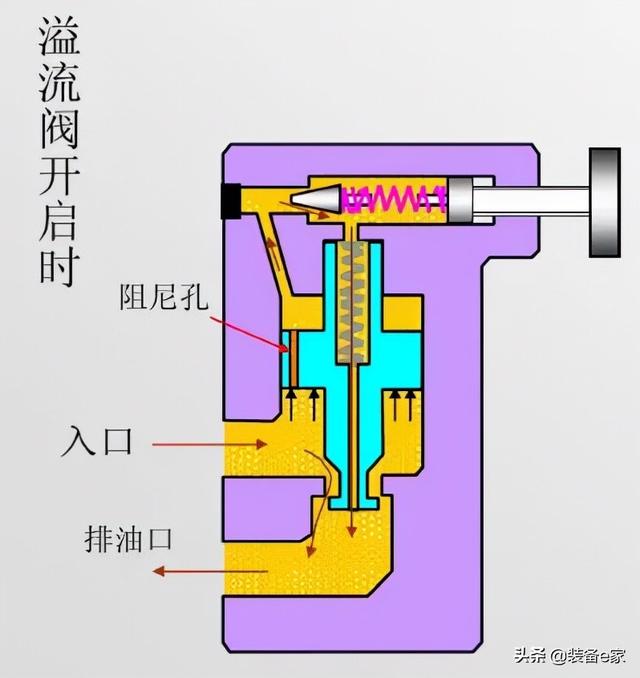

如下图所示：

1 、溢流阀入口压力不断增大，当油压力大于先导阀芯设定的压力时，先导阀芯打开。主阀上腔的压力油通过先导阀排走，上腔压力变为0。2、由于上腔压力0，在下腔油压力的作用下，主阀向上移动，打开阀芯，入口的压力油通过主阀芯流入排油口，降低入口油的压力。3、当入口油压力下降到低于先导阀设定的压力时，先导阀芯关闭，在主阀上腔重新建立了压力，推动主阀芯向下移动，关闭主阀。
