关于【电子元器件符号】，电路图里常见元器件符号大全，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。
- 内容导航：
- 1、电子元器件符号：电气元件知识大全：实物图、型号分类、工作原理、符号都有
- 2、电子元器件符号，电路图里常见元器件符号大全

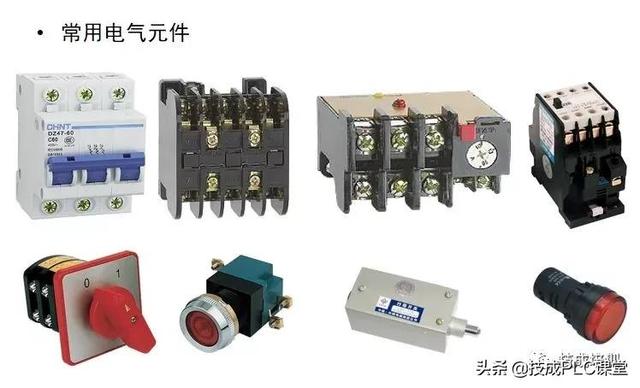

1、电子元器件符号：电气元件知识大全：实物图、型号分类、工作原理、符号都有
目录：
1、断路器
2、交流接触器
3、热继电器
4、中间继电器
5、时间继电器
6、按钮
7、熔断器
8、指示灯
9、转换开关
10、行程开关
11、感应开关

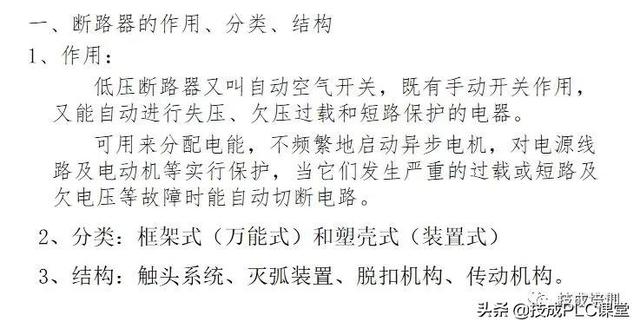

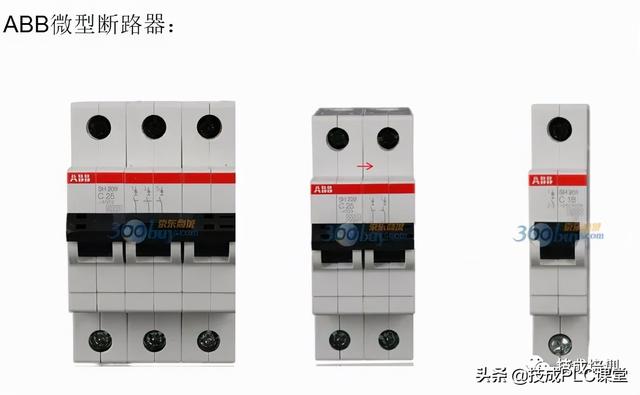

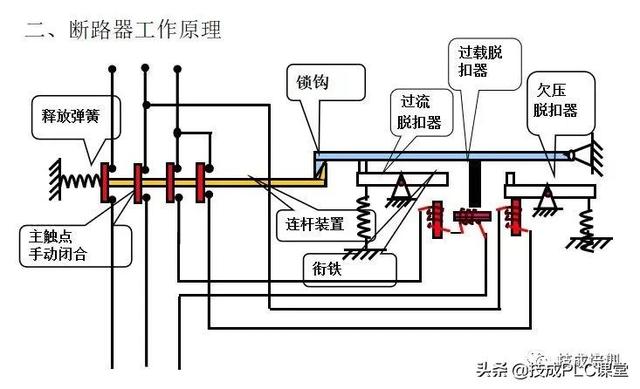

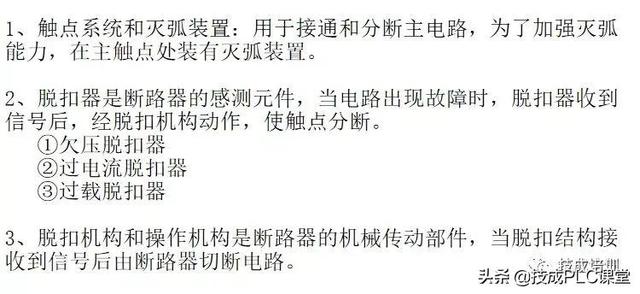

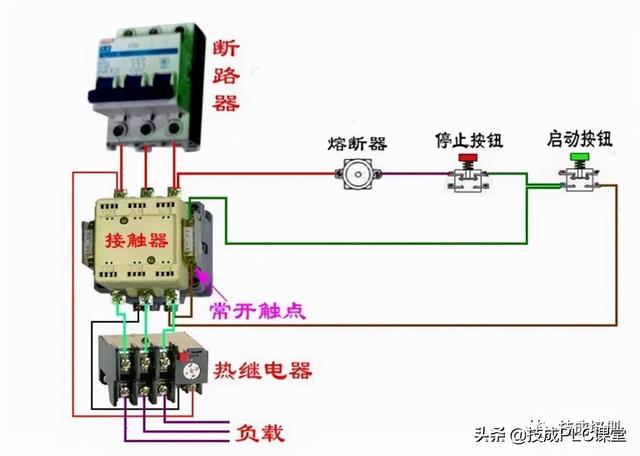

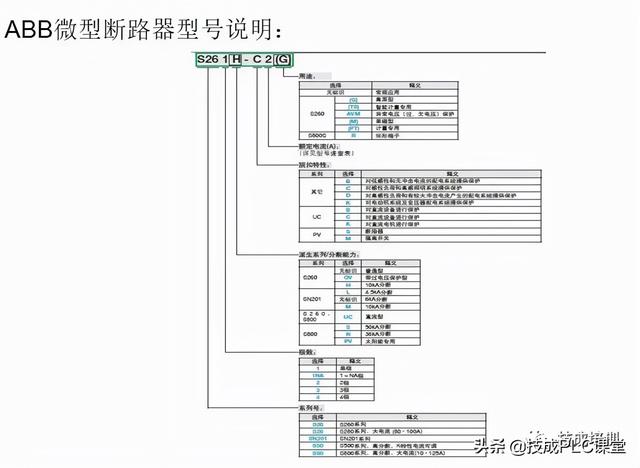

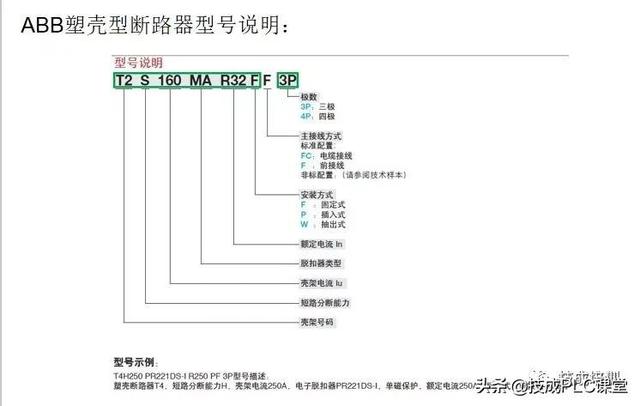

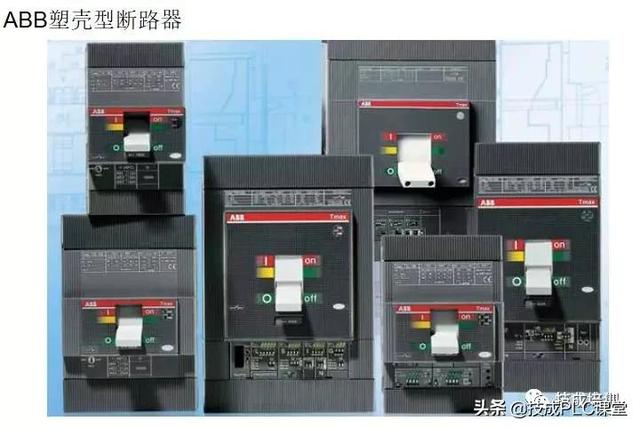

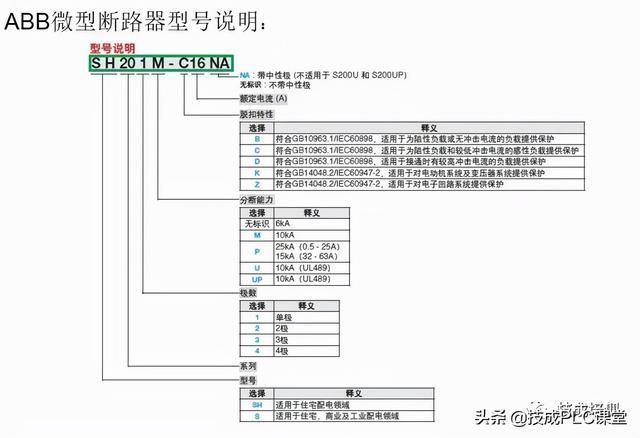

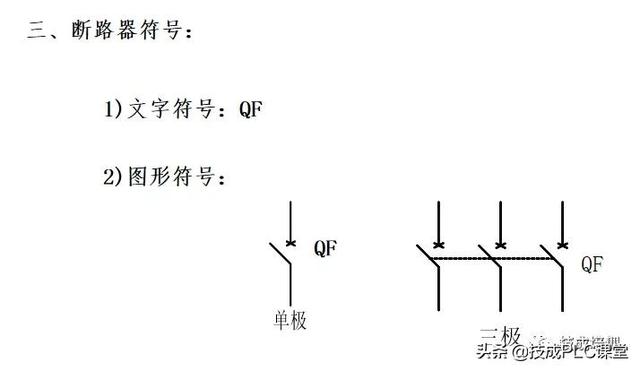

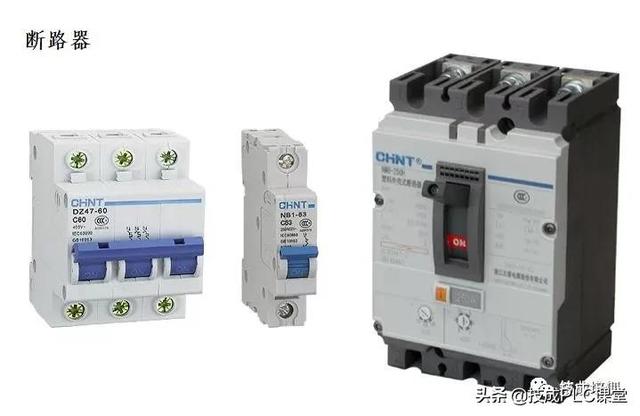

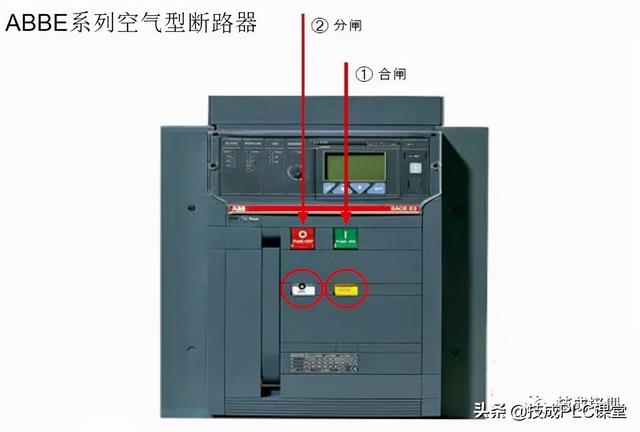

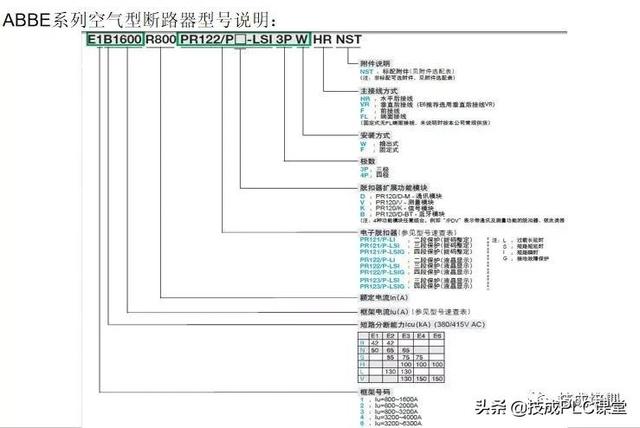

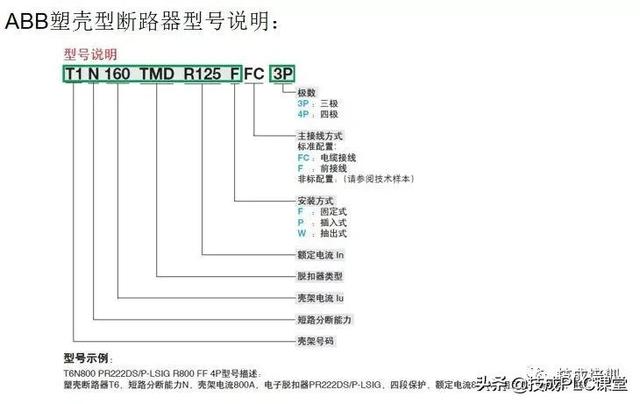

1.断路器
【文末免费领取本文配套资料】
【文末免费领取本文配套资料】
【文末免费领取本文配套资料】

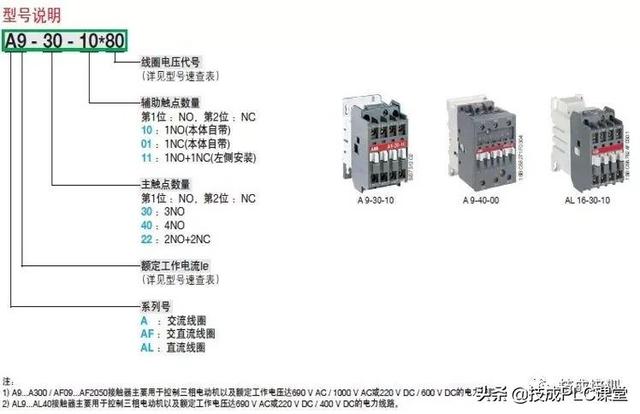

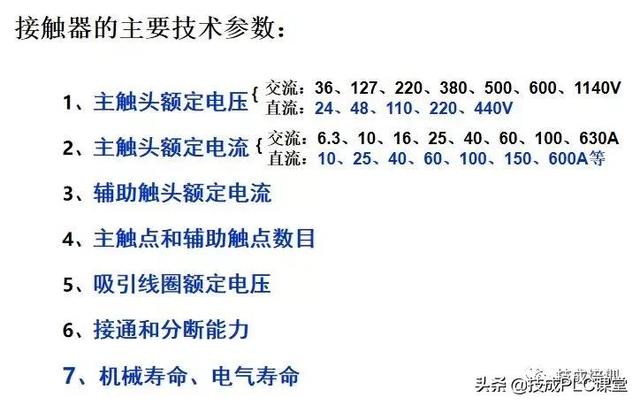

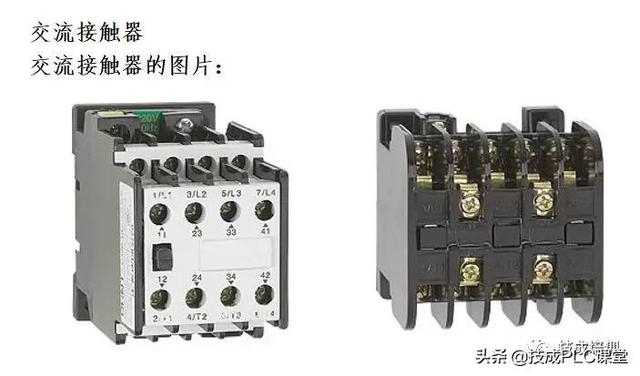

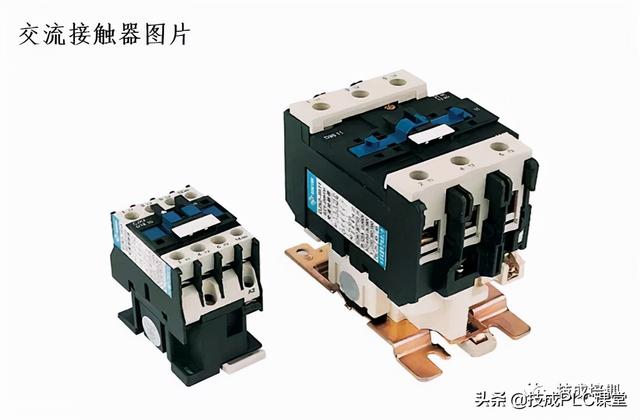

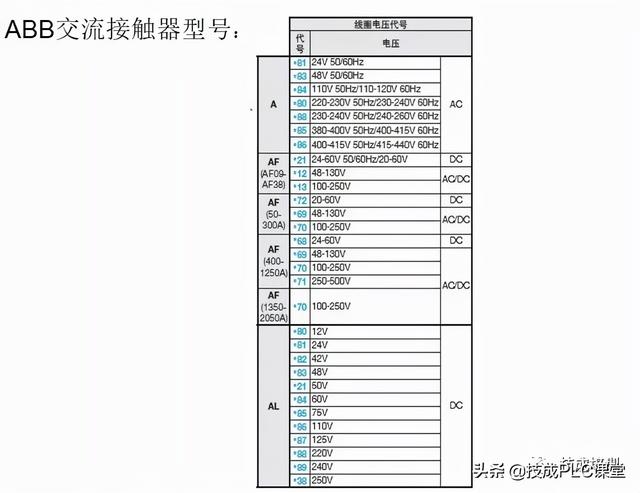

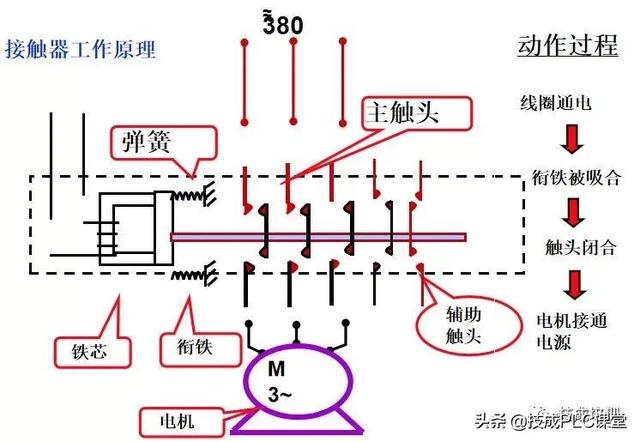

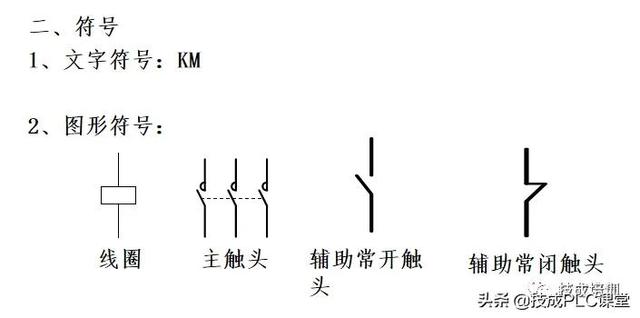

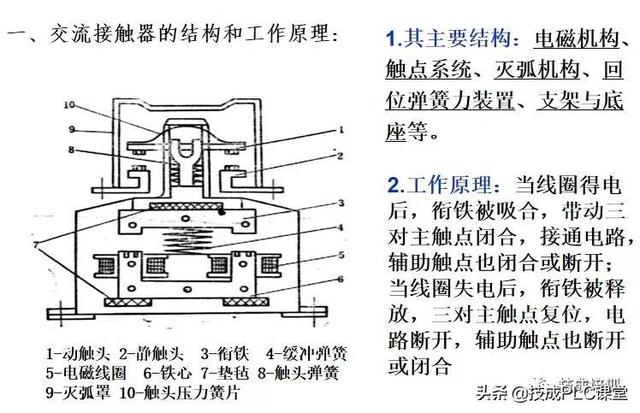

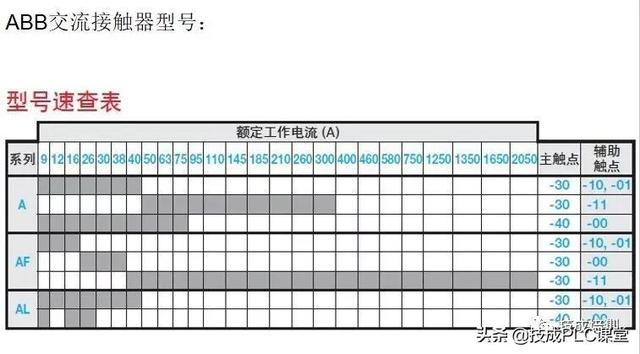

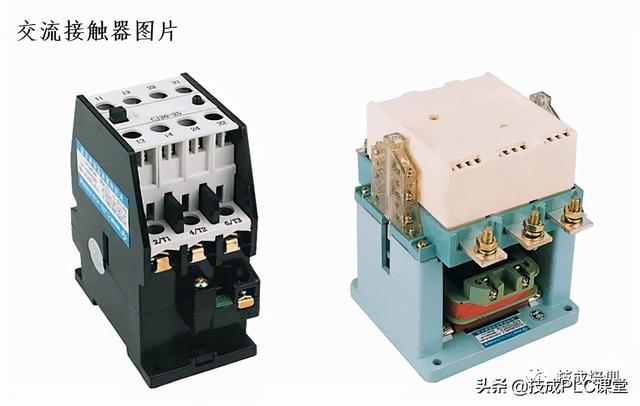

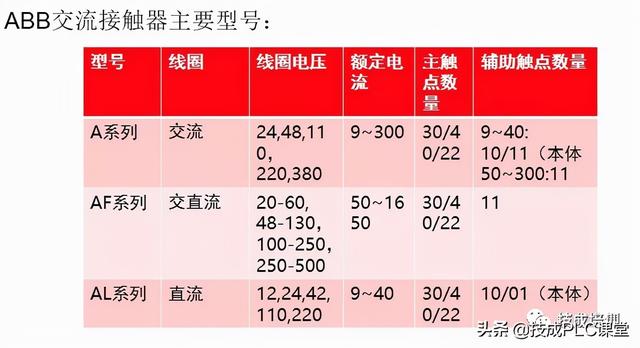

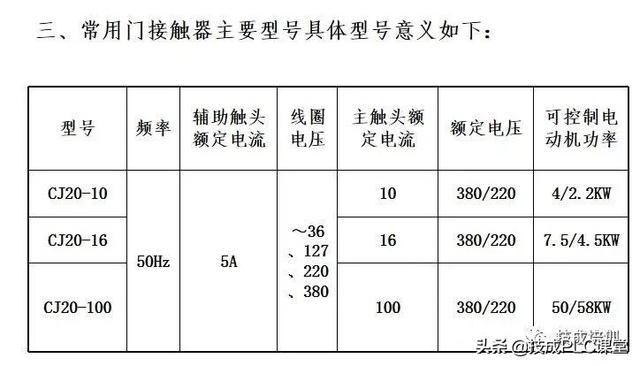

2.交流接触器

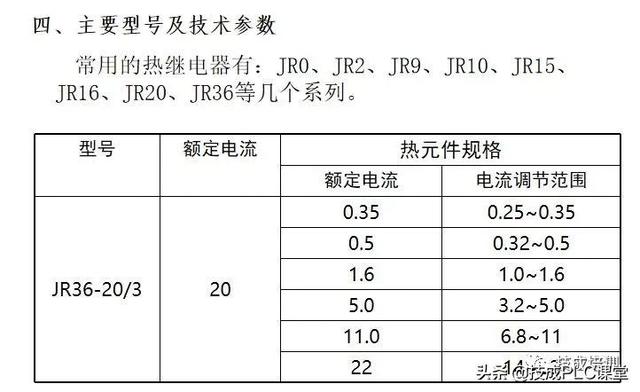

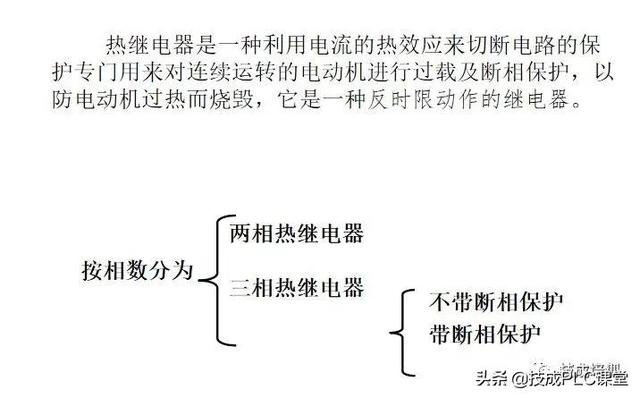

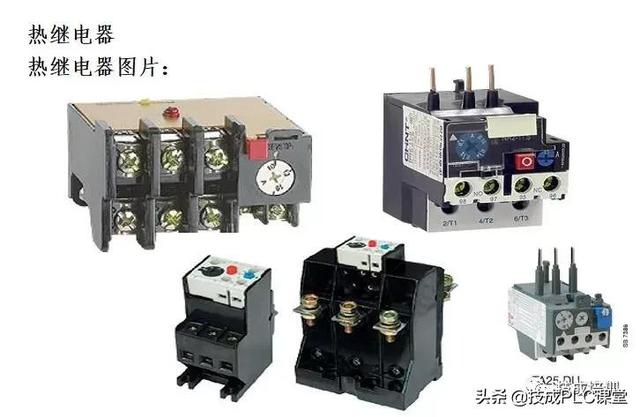

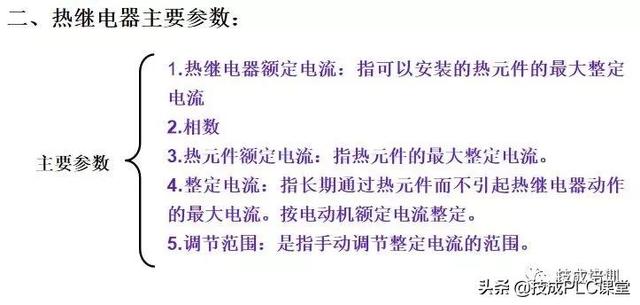

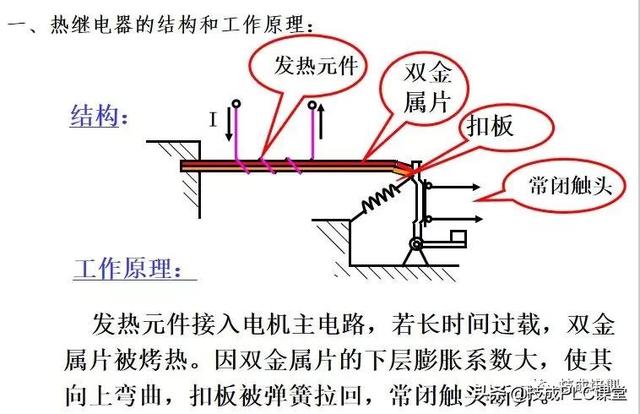

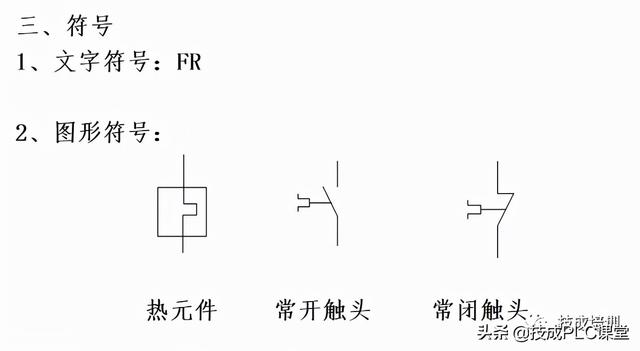

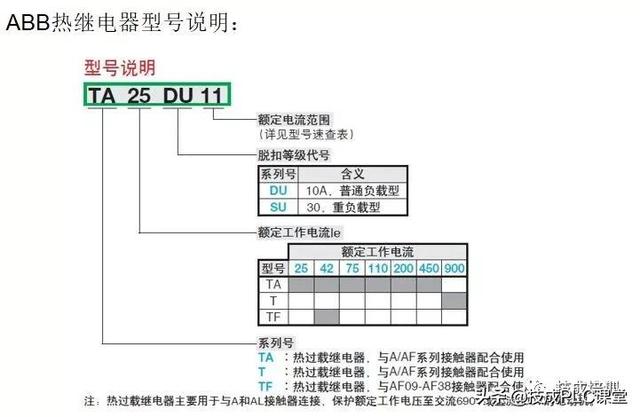

3.热继电器

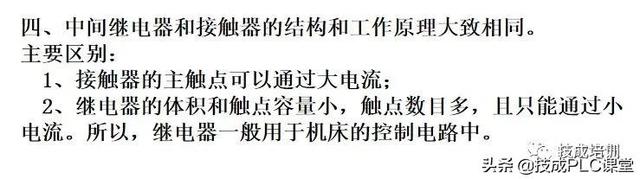

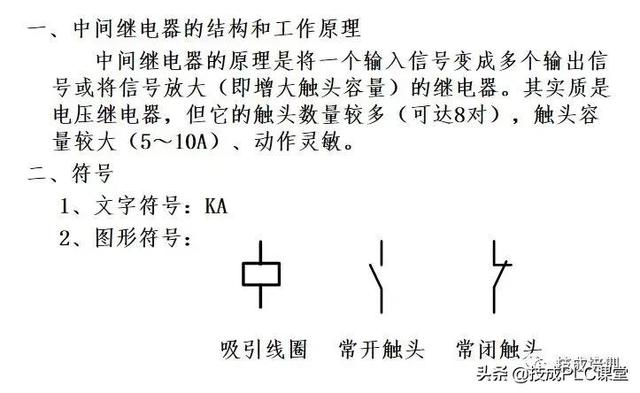

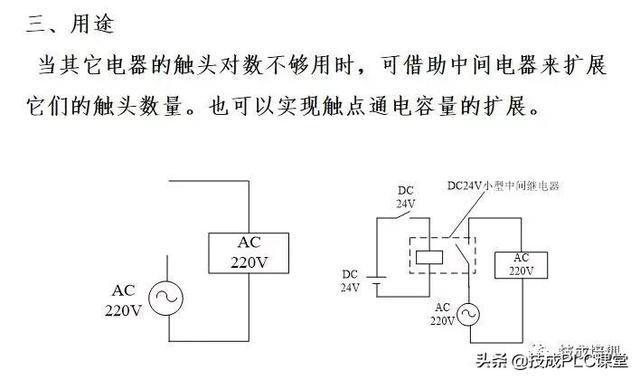

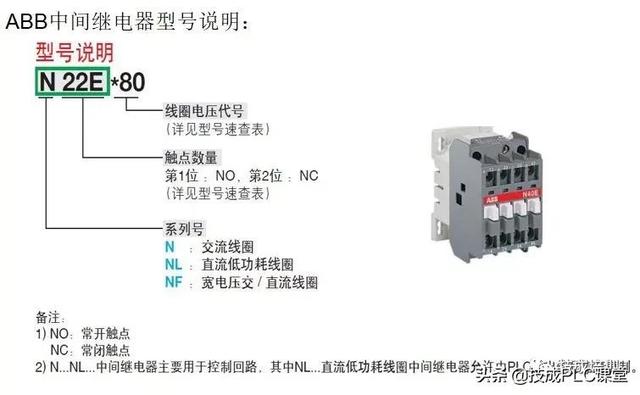

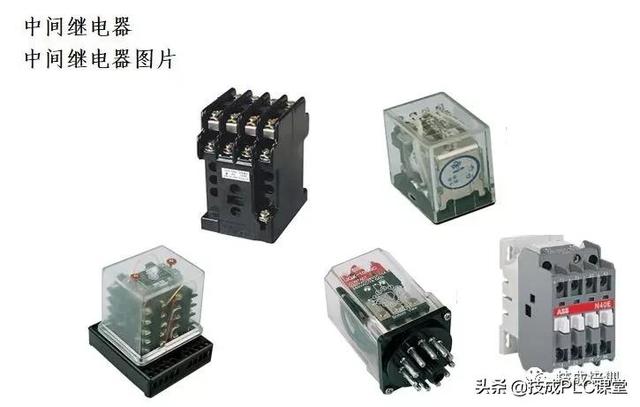

4.中间继电器
【文末免费领取本文配套资料】
【文末免费领取本文配套资料】
【文末免费领取本文配套资料】

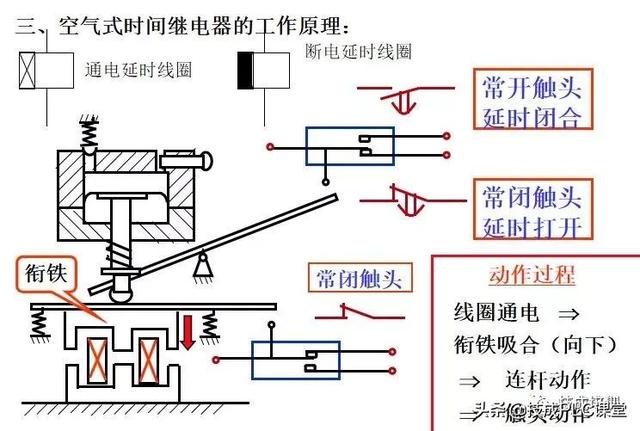

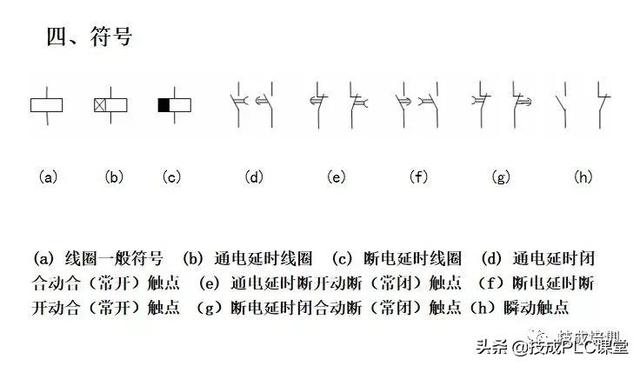

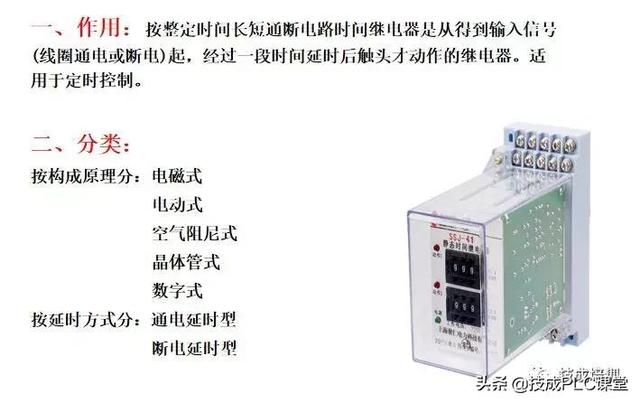

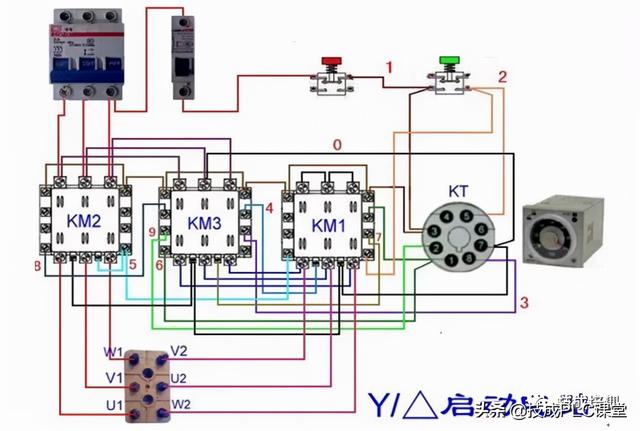

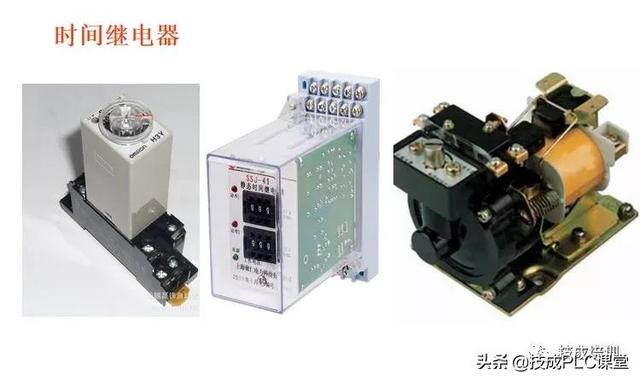

5.时间继电器

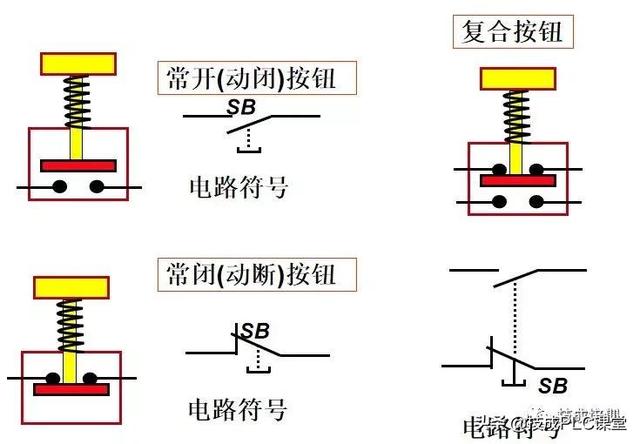

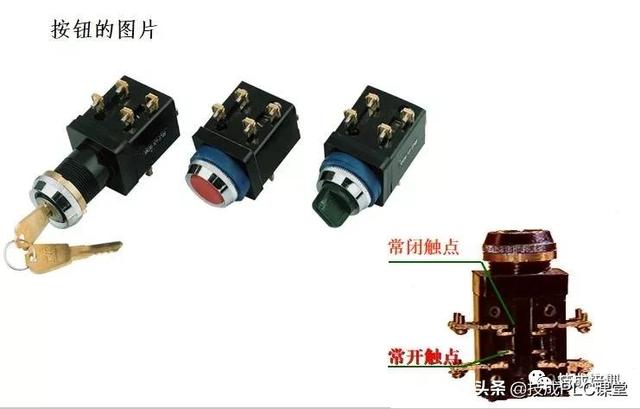

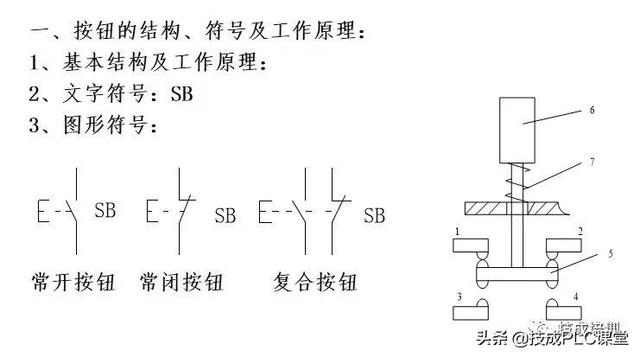

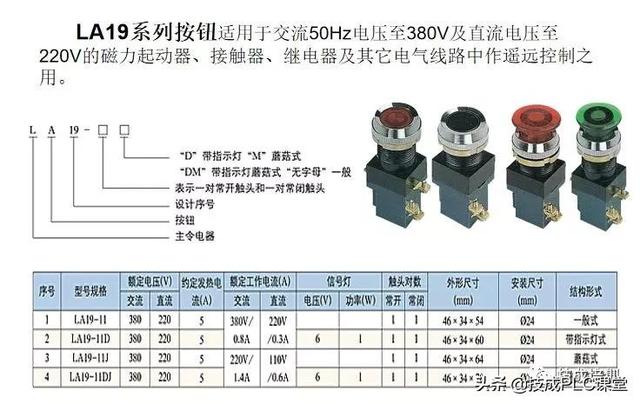

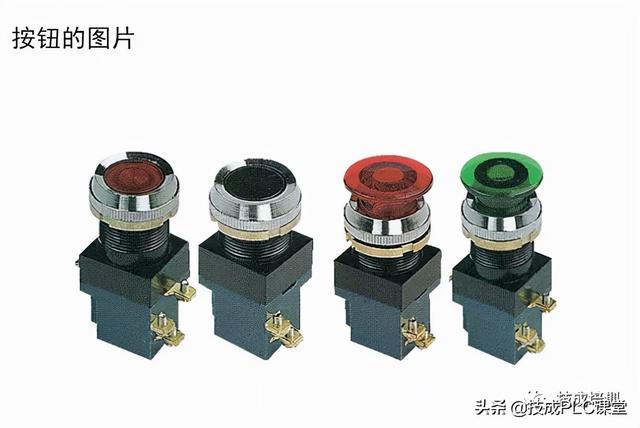

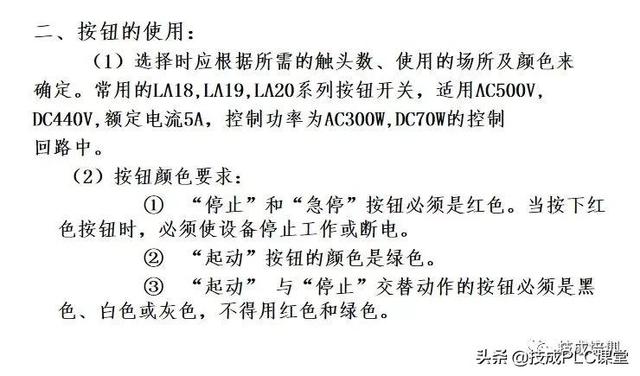

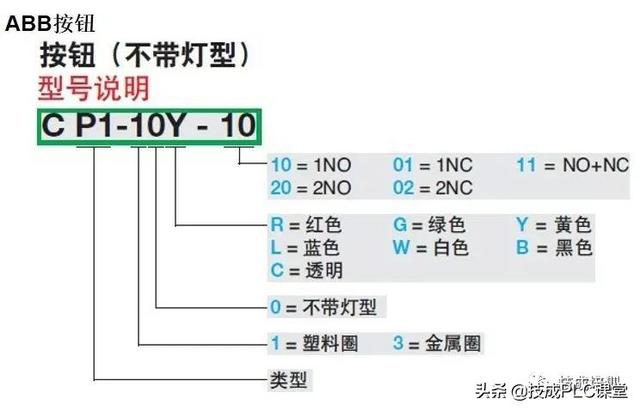

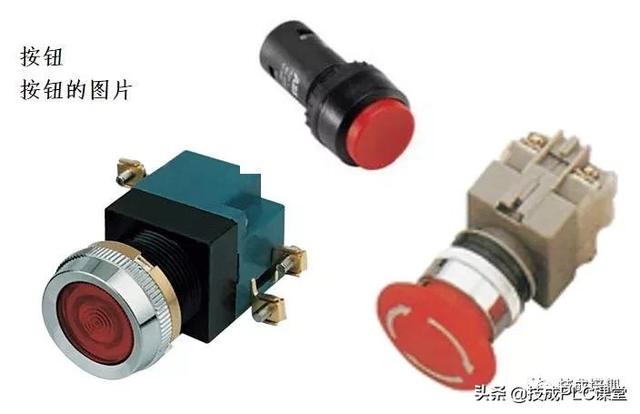

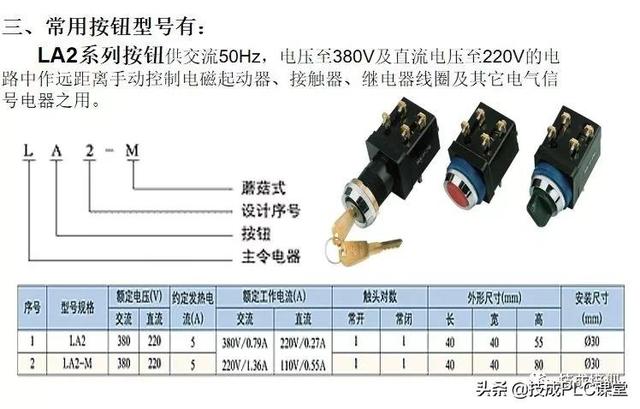

6.按钮

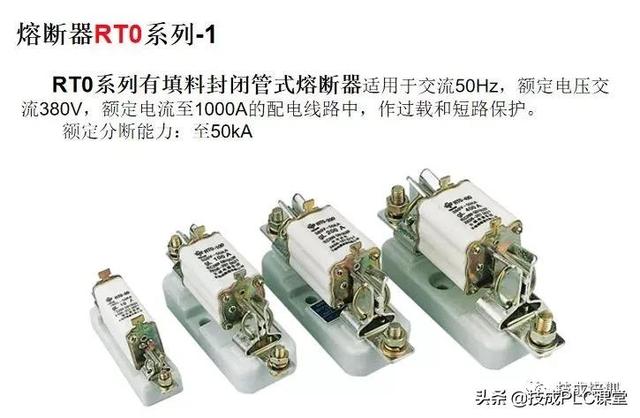

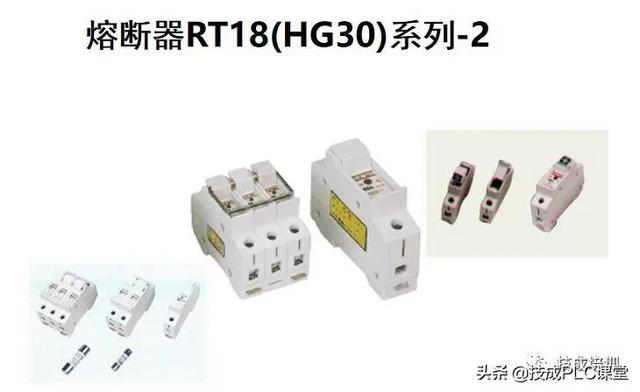

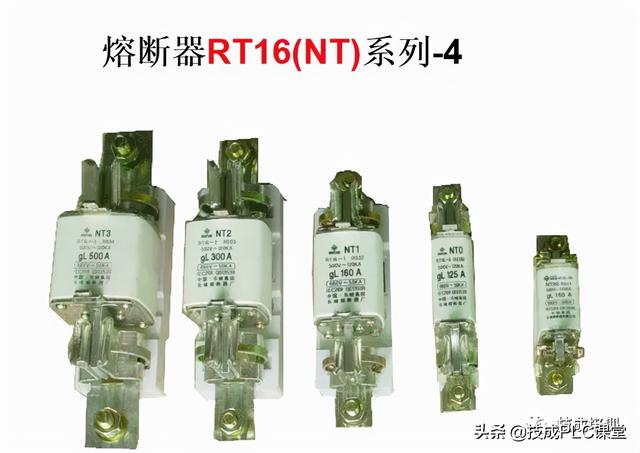

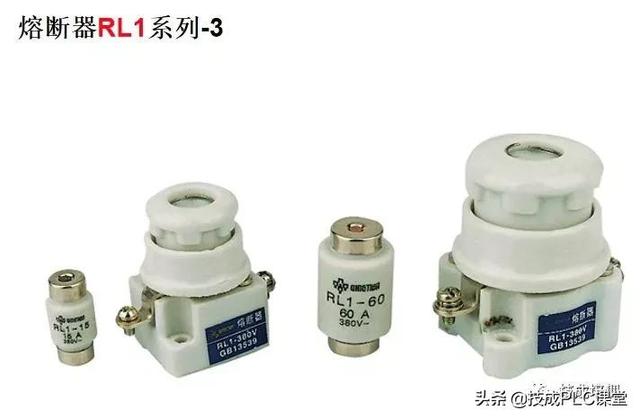

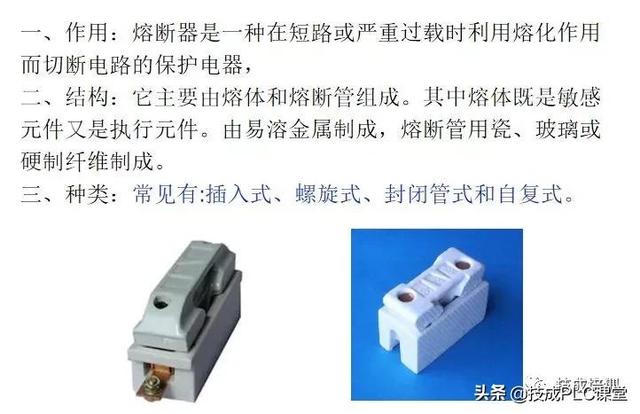

7.熔断器

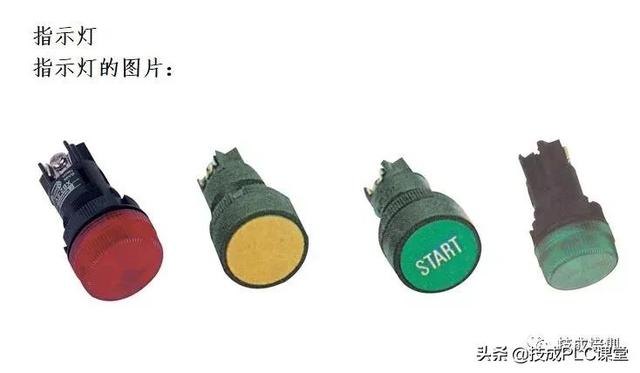

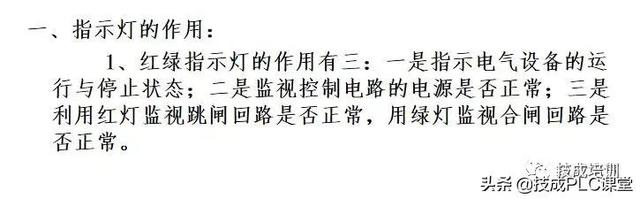

8.指示灯

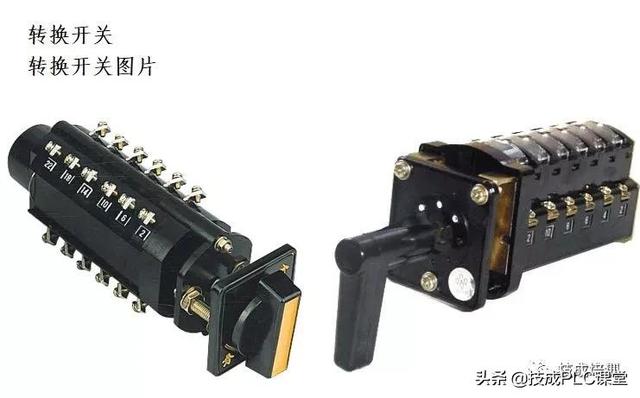

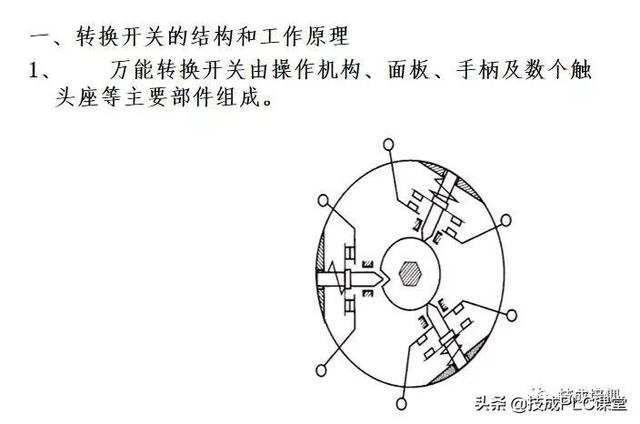

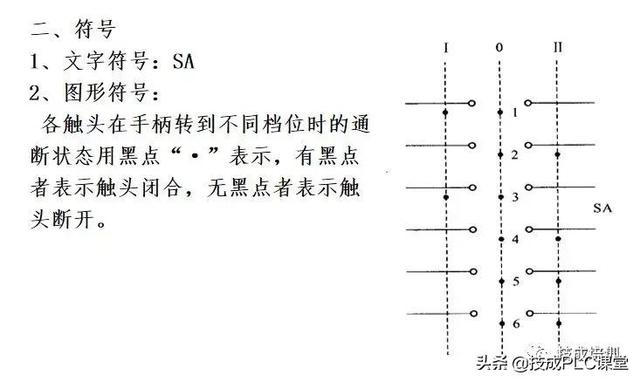

9.转换开关

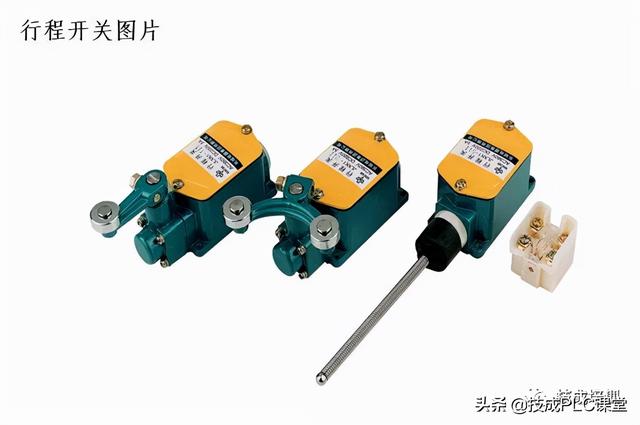

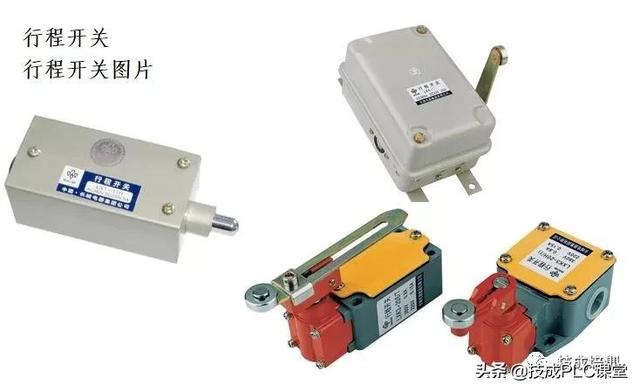

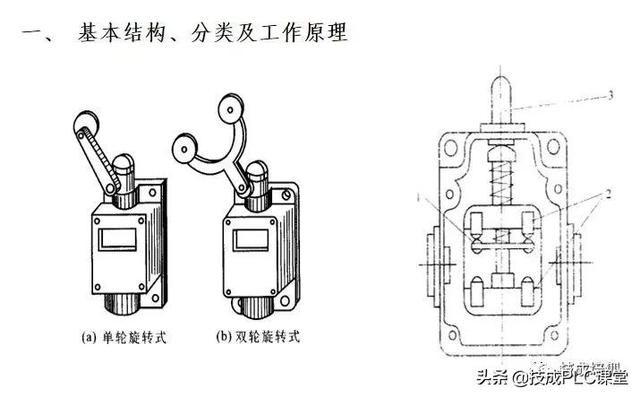

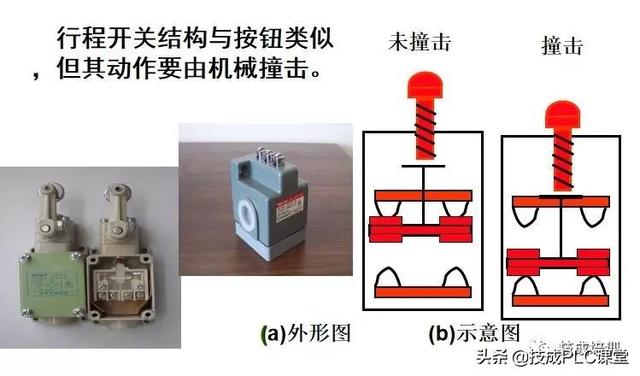

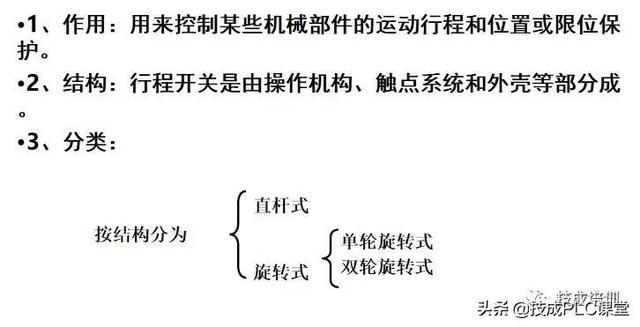

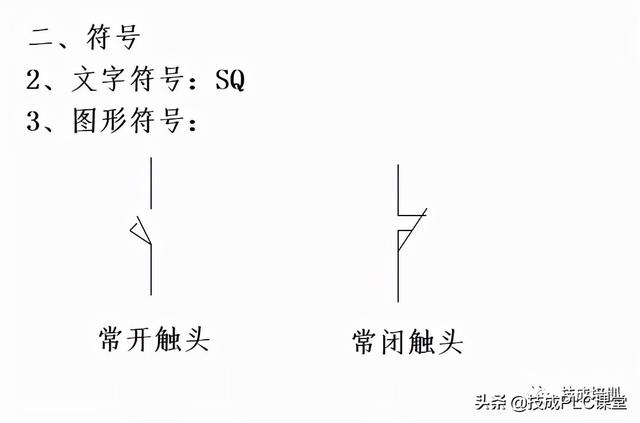

10.行程开关

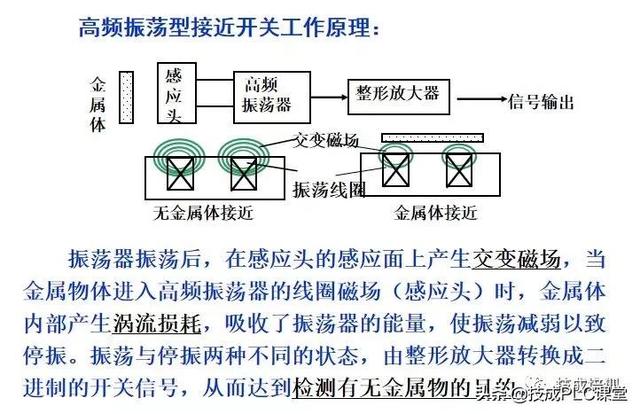

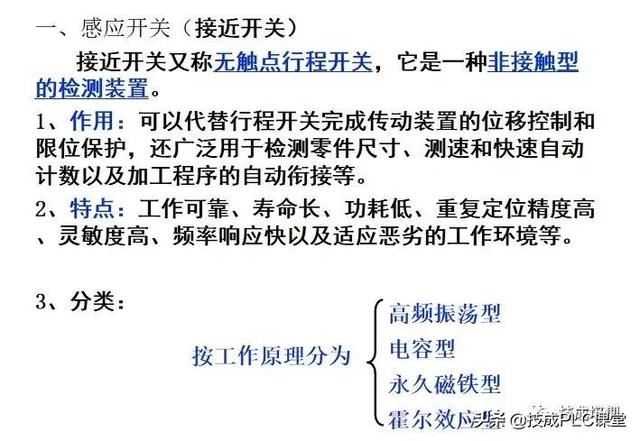

11.感应开关
2、电子元器件符号，电路图里常见元器件符号大全

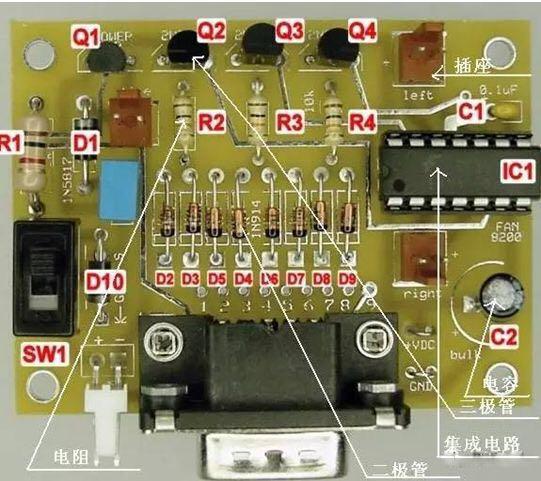

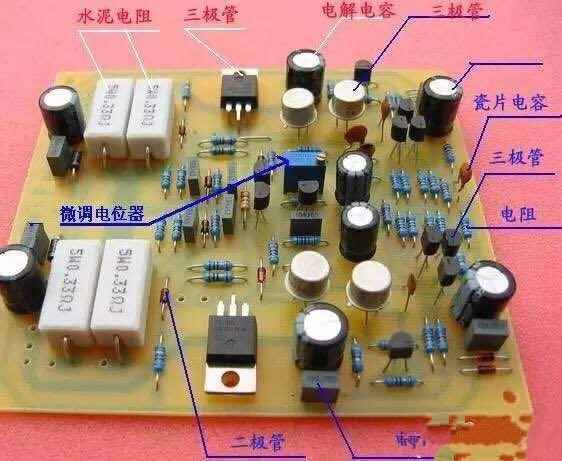

印刷电路板因体积小，重量轻，功能模块相对集中，控制程度高等优点被应用的相当广泛，电路板是电子元器件的联结载体，是实现电气控制功能中不可缺少的重要组成部分。
电路板面积有限，为了更好的实现功能和方便维修，电子元器件通常都是以字母代码 数字的形式出现。为了规范电子电路和方便使用，一般而言：字母代码的含义和数字排序都是有一定的规律的。
一个简单举例说明：
一，一般而言，电子电路元器件的读取原则和顺序。
例：R118～主板电路上第18个电阻器。
1，第一个英文字母或者组合表示元器件名称，是元器件的代码。
2，第一个数字代表的是电路板上不同的模块。
一般而言：1-主板电路，2-电源电路，3-反馈电路等等，这些都可以是设计者自主决定。
3，之后的数字代表的是在这个功能模块上的同类元器件的序列号。即：第18个电阻器等等。
二，一般常见的电子电路元器件代码。
R—电阻器。
VR—可调电阻。
C—电容器。
D—二极管。
ZD—稳压二极管。
Q—三极管或者场效应管。e-发射极，b-基极，c-集电集。
LED—发光二极管。
T—变压器。
SW—开关。
L—电感。
K—继电器。
GND—公共接地端。
LS—蜂鸣器。
FS—保险管。
RTH—热敏电阻。
三，电子电路和宏观电力控制电路的联系。
1，电子电路是由微型的电子元器件构成，通过电路板进行线路连接。
通常情况下，电子电路整体都会分为若干个部分：电源部分，整流桥部分，滤波部分，稳压部分，放大部分，矢量输出部分等等，而这些部分一般而言都是大致固定的模式，大致的元器件，大致的原理，在一定程度上可以通用。
2，宏观的电力控制电路。
一般是由接触器，PLC，开关，用电设备等通过导线连接构成。在电路控制过程中一般为人为的分为测量回路，电源回路，保护电路，控制电路，输出电路等。
在一定程度上，电子电路和宏观电力控制电路可以相互转化，达到相同目的。熟练的掌握好电子电路的缩写代码和正确读取方式是学习和维修电子电路的基础。
本文关键词：va是什么电子元器件符号，电子元器件符号及名称，50个常用电子元器件符号，常用电子元器件符号，电子元器件符号识别图大全。这就是关于《电子元器件符号，电路图里常见元器件符号大全（实物图、型号分类、工作原理、符号都有）》的所有内容，希望对您能有所帮助！
