关于【三开单控开关怎么接线】，三开单控开关接线图详解，今天小编给您分享一下，如果对您有所帮助别忘了关注本站哦。

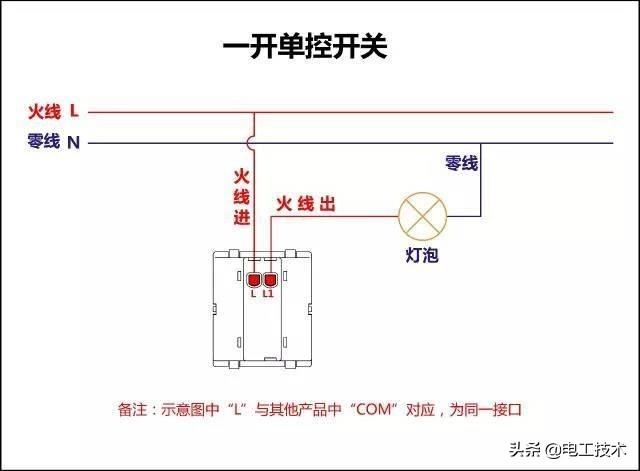

一开单控开关接线图

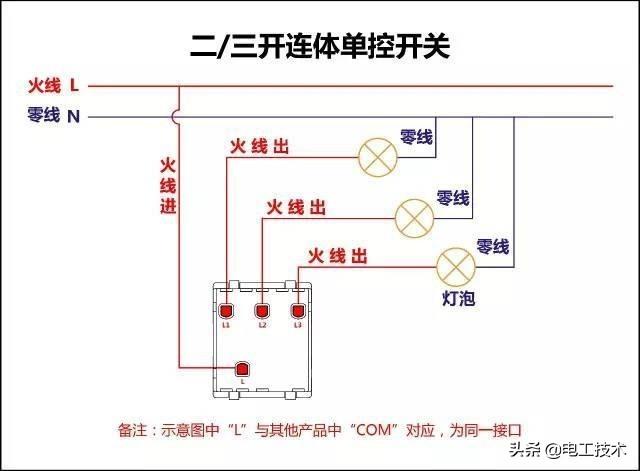

二三开连体单控开关接线图

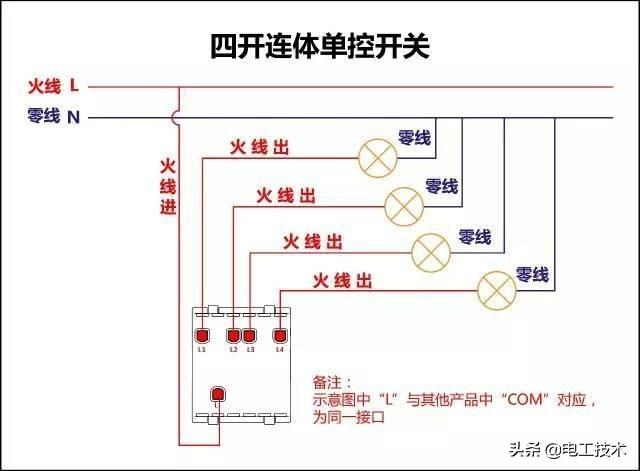

四开连体单控开关接线图

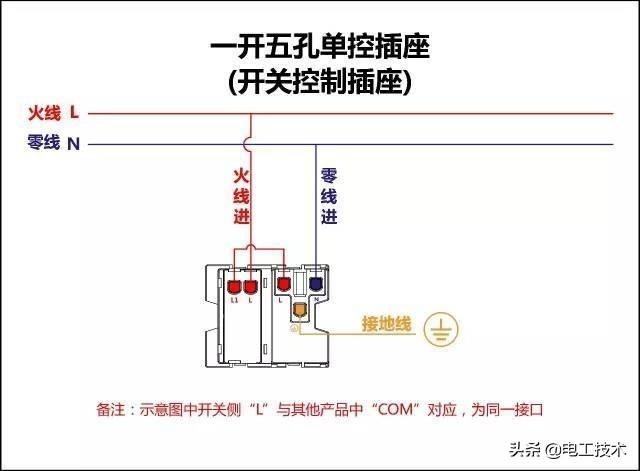

一开五孔单控插座接线图

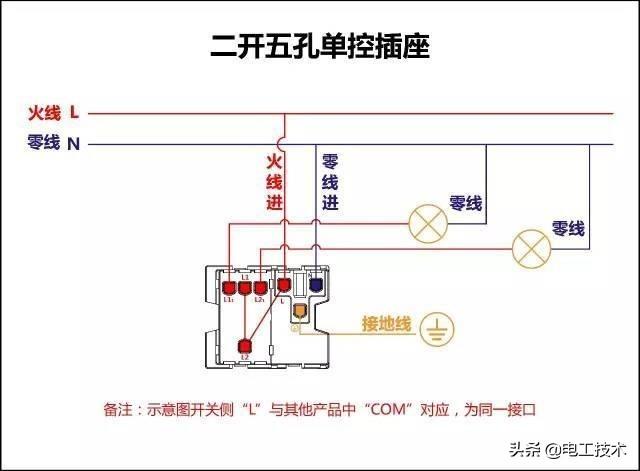

二开五孔单控插座接线图

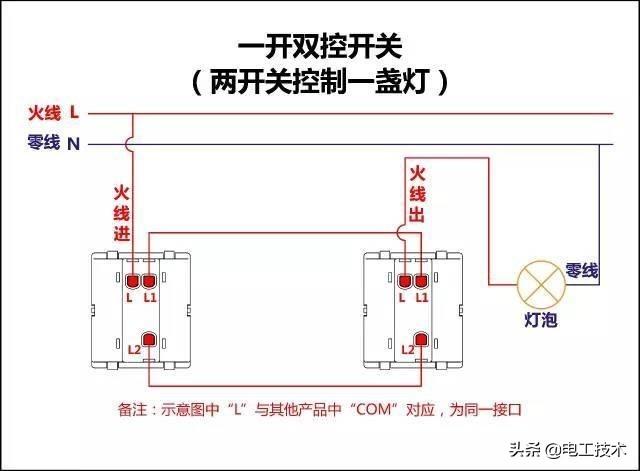

一开双控开关接线图

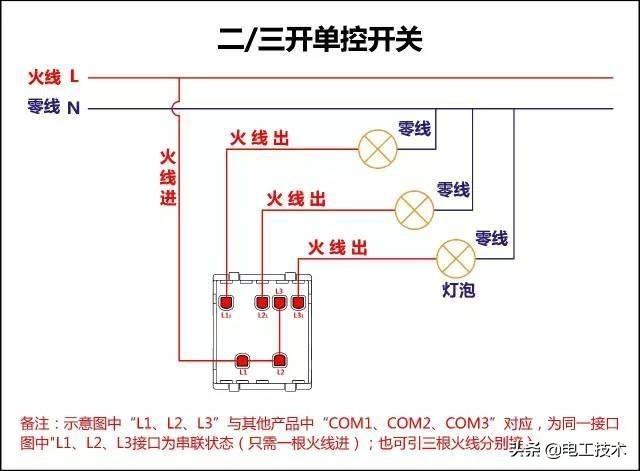

二三开单控开关接线图

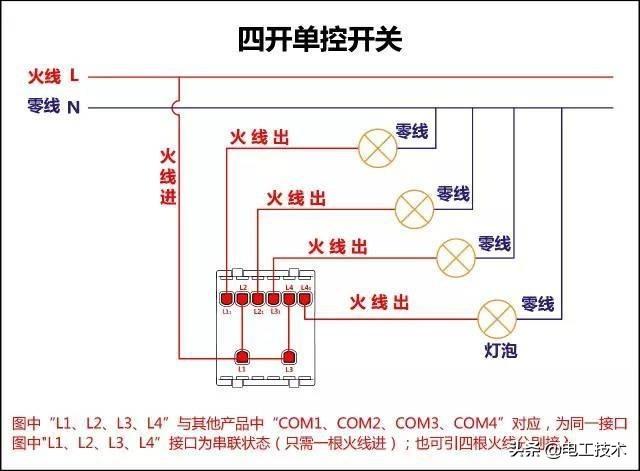

四开单控开关接线图

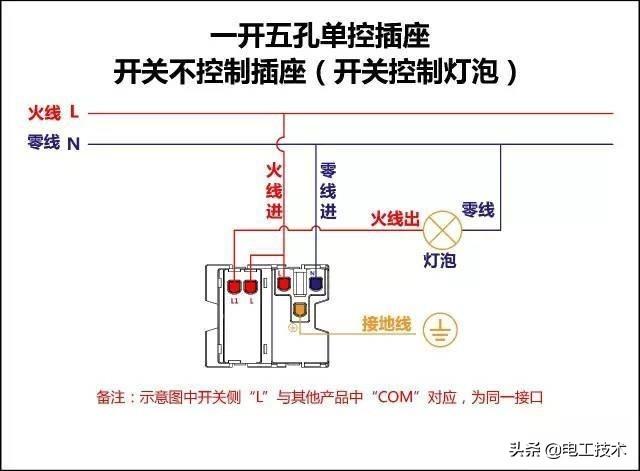

一开五孔单控插座接线图

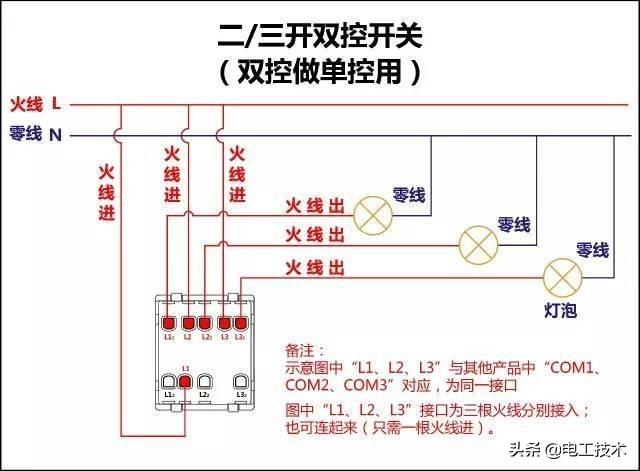

二三开双控开关接线图

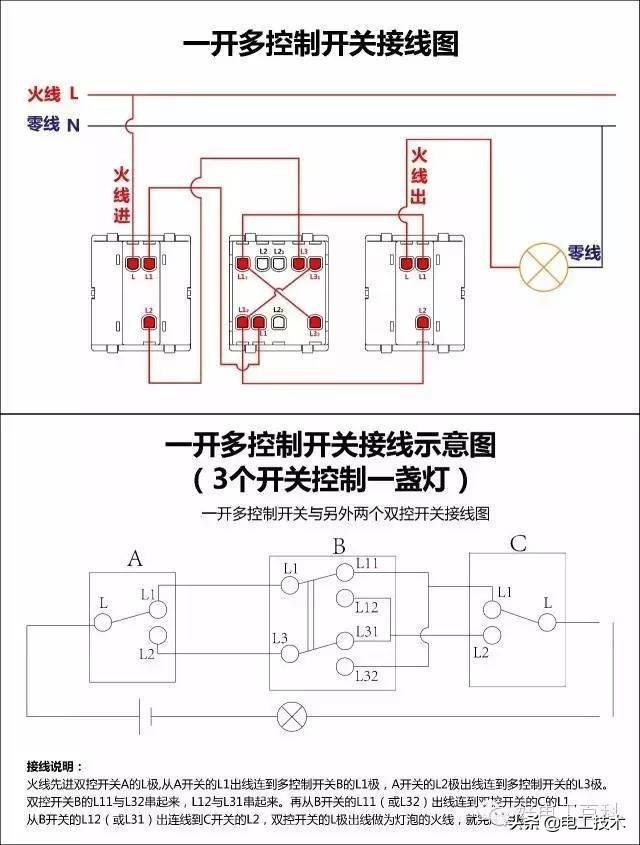

一开多控开关接线图

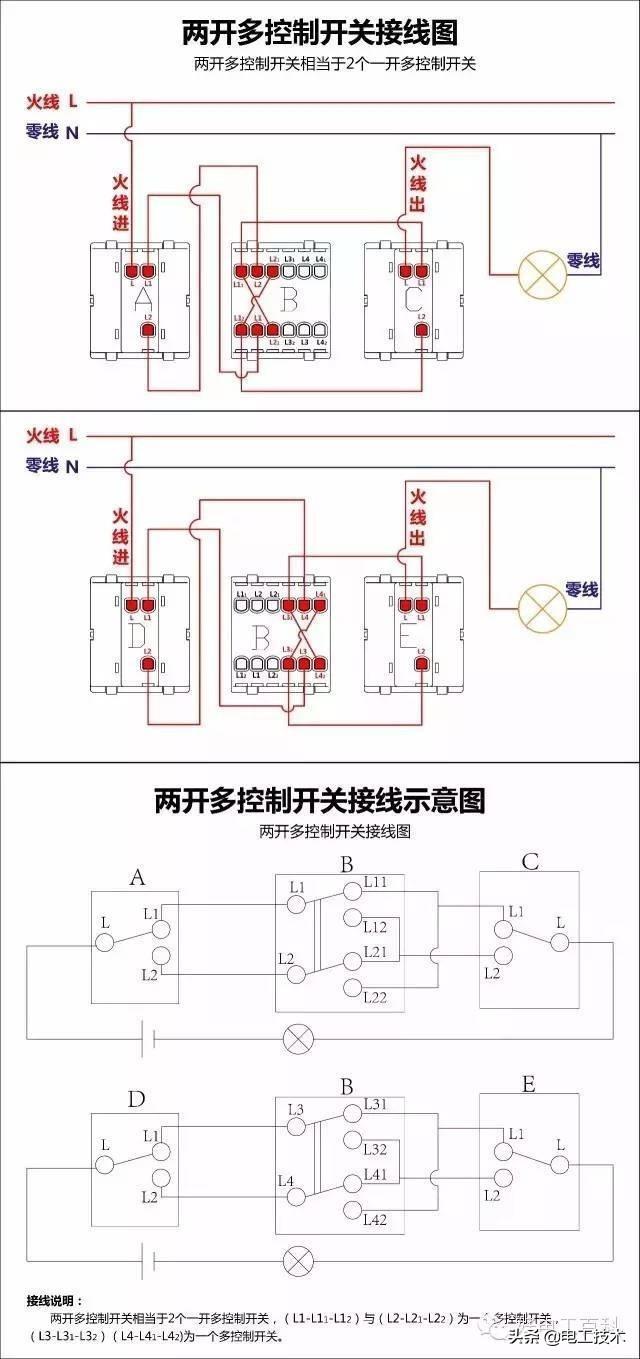

两开多控开关接线图

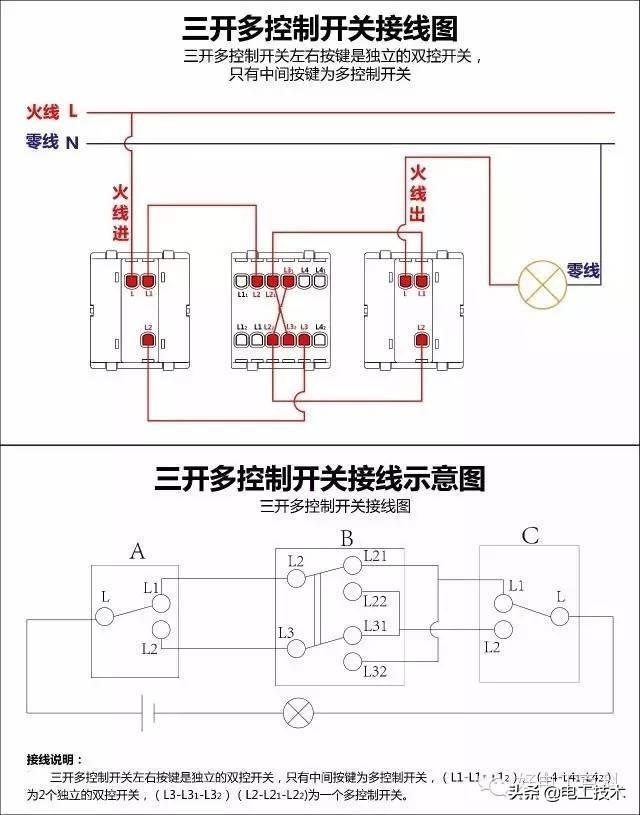

三开多控开关接线图
最牛的一个：

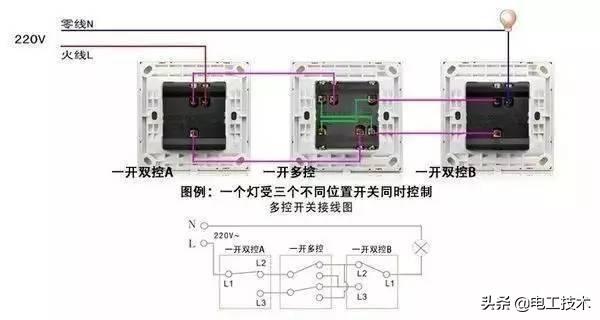

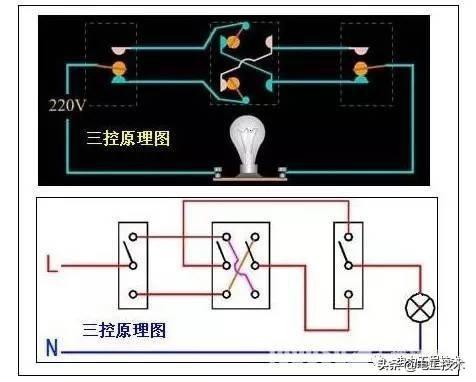

一灯三控接线图双控灯三联开关接线图
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。

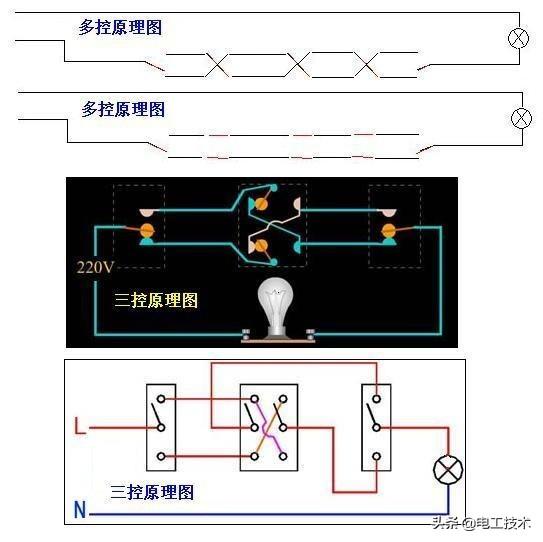

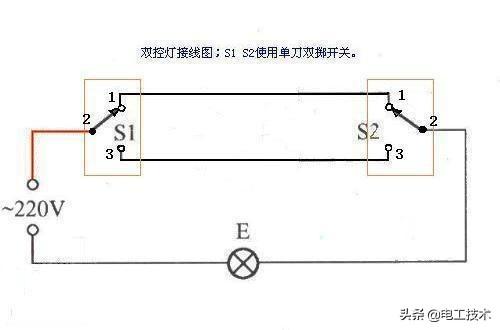

双控灯的原理图
三联开关接线图
本文关键词：三开双控开关怎么接线图解，三开单控开关怎么接线视频，三开单控开关怎么接线，三开单控开关怎么接线图解，三开单控开关怎么接线图解法。这就是关于《三开单控开关怎么接线，三开单控开关接线图详解》的所有内容，希望对您能有所帮助！
