家里闲置的电脑，放在角落里落满了灰尘，卖废品不值钱，丢掉却又可惜，不过没关系，喜欢动手的小伙伴们一定不会让它成为没用的垃圾，台式机的电源可以拆出来变废为宝，我们可以把它改造成0-30V的可调电源，今天我就教大家如何变废为宝。

首先我们把电源拆出来，打开外壳，观察一下电源的内部，首先要确认一下是否有LM339和7500（或者TL494）这两个芯片，因为这两个芯片是是否可以改可调电源的关键（老电脑采用这种芯片方案的较多）。

左边的是LM339，右边是7500芯片

下面我列出改可调电源所需的材料：

1、 采用LM339 7500(TL494)芯片的台式机电源

2、 10K可调电位器一个，最好是精密多圈电位器

3、 50V1000UF电容一个

4、 双显数字表头1个

5、 15K色环电阻1个,10K色环电阻1个

6、 100K色环电阻1个

7、 9v或者12v的充电器一个（给风扇供电）

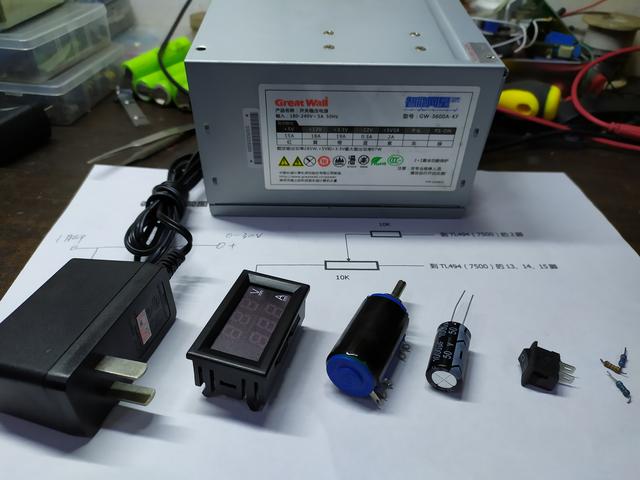

要准备的材料

改装步骤

1.首先把台式机电源的输出线全部拆掉，保留绿线，将绿线对地短接（绿线是电源开机线）

2.把除了黄线 12v元件保留以外，把的 3.3V，-5V， 5V，-12V上的元件全部拆掉，从输出端往回拆，一直拆到散热片上的两个肖特基整流管，只保留 12v整流管。

3.把 12V原有的滤波电容换成耐压30V以上的。

4.断开TL494（7500）1脚和2脚的原有电路及采样电阻,只保留电容。

5.断开到LM339 5脚的电路(5脚是保护电路，改动调压电路会触发保护造成无电压输出，所以要断开)。

6. TL494的1脚接一只15K的色环电阻到地，同时接一个100K色环电阻到可调电源的输出端。

7. 10K可调电位器的中间脚串联10K色环电阻（如果发现不能从0V起调可以改为1K）连接到TL494（7500）的2脚，电位器的另外两个脚，一个接地，另外一脚接TL494（7500）的13、14、15脚，这三脚是连在一起的（有5v基准电压）。线路连接如果没错的话开机就可以调压了。

8.原有风扇额定电压12v的，不能直接用在原电路中，可以用9-12v充电器模块并联到电源的总开关上，作为散热风扇的电源。

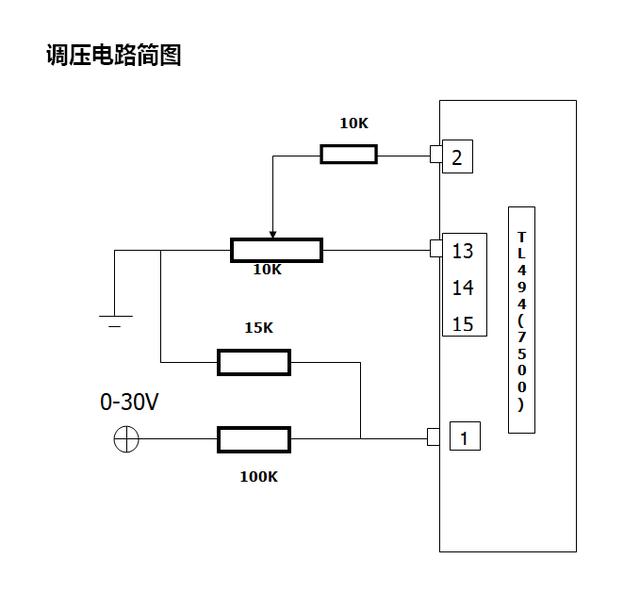

我用word画的原理图

电路调试过程中如果发生啸叫可以在2脚和地之间并联一个103的瓷片电容。

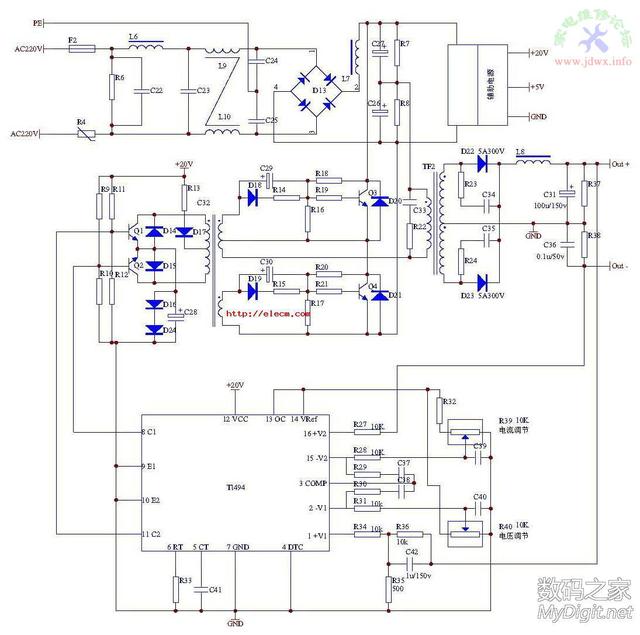

再放一个网上经典的改装图，可以实现调压调流

电路调试满意后就可以根据实际情况在外壳上开孔，美观度就看小伙伴们自己的审美和动手能力了！
