今天这个练习题是一个弹簧状的图形，主要使用CAD旋转命令与CAD复制命令，还有两点画圆命令，镜像命令等。使CAD制图软件给大家演示一下这个图形的绘制过程：

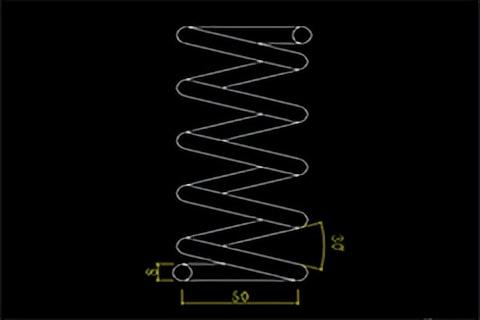

目标图形

绘制步骤：

1. 从图形的下方开始绘制，使用CAD直线命令绘制一条长度为50的直线。

直线

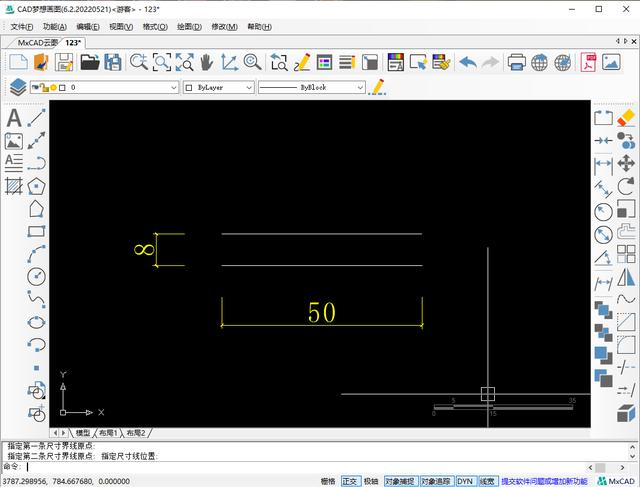

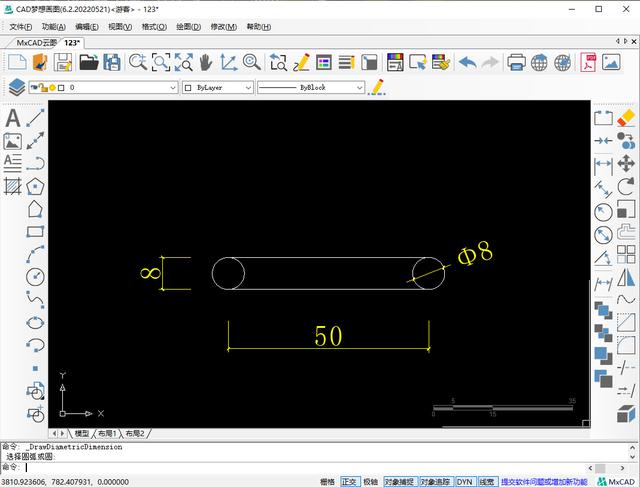

2.接着使用CAD偏移命令将直线向上偏移8的距离，然后在两条直线的端点之间，使用CAD两点画圆命令绘制两个直径为8的圆形。

偏移

两点画圆

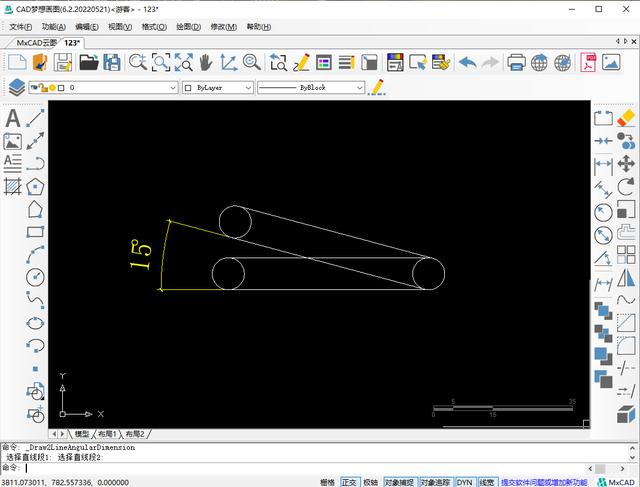

3.根据图中的标注，图形中两个倾斜线段的夹角为30度，那么最下方斜线与水平线的夹角就是15度，然后选中绘制的柱状图案，命令行输入旋转命令快捷键RO，空格，指定旋转基点为右侧直径为8的圆形的圆心，然后输入复制指令C，空格，输入旋转角度为-15（顺时针旋转角度输入为负数，逆时针旋转角度输入为正数）

旋转15度

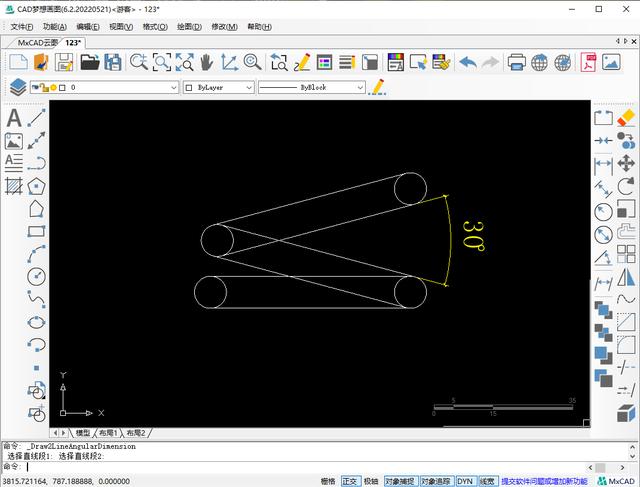

4.接着再次使用CAD旋转命令，选择旋转15度的图形，旋转基点为旋转柱状图形的左侧圆心，逆时针旋转30度。

逆时针旋转

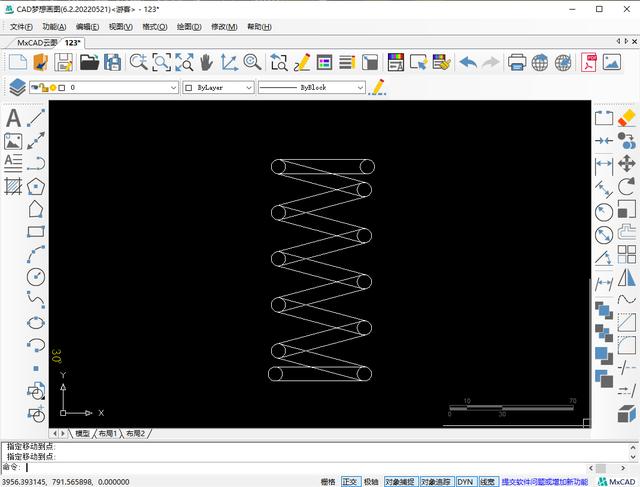

5.然后使用复制命令，将两个旋转的柱状图形看作一个整体，选择旋转后的柱状图形，以图形右下角的圆形的圆心为基点，复制到旋转图形的右上角圆形的圆心处。依次复制3次，得到如下图的图案：

复制命令

6.接着选择最上方的倾斜柱体，使用CAD镜像命令，以柱体右侧的圆心为基点，水平镜像到上方。

镜像

7.将下方的水平柱体，以柱体左侧圆心为基点复制到最上方倾斜柱体的左侧圆心处，如下图：

复制

8.最后使用修剪命令，将多余的线段修剪掉。

修剪
