1、高频变压器磁芯材质：高频变压器磁芯怎么选择？看完民熔大牛的分享不再有困惑

细心的朋友已经注意到了，今天民熔小课堂讲的都是关于高频变压器的内容。话不多说，直入主题。民熔小课堂现在给大家来讲讲高频变压器该怎么选择磁芯。

高频变压器磁芯的选择原则

　　一般来说，变压器的磁芯是由磁性材料制成的，其主要成分是锰锌。但由于配方和生产工艺的不同，磁性材料的牌号很多，各牌号的磁性材料的特性参数也不尽相同，包括频率范围、初始磁导率、比损耗因数、比温系数、饱和磁通密度等，居里温度、电阻率、密度等。一般来说，磁芯有几种类型，如EI、EE、EC、U、UF 等。一般在选用时，应根据所用变压器的最高工作频率来确定。

与变压器相关的三相电压互感器

磁芯模型规则的选择也有一定的原则，如：

　　（1）尽量采用现有的变压器构架；

　　（2）应根据给定的截面积、饱和磁通密度等；

　　（3） 应满足结构安装、总功率和频率的要求；

　　（4）绝缘材料应安全可靠。

民熔电气的变压器同样是秉持这些原则，这不仅是和要求接轨，更是在技术上要与民熔电气在行业中的地位接轨。民熔变压器，值得你信赖的变压器

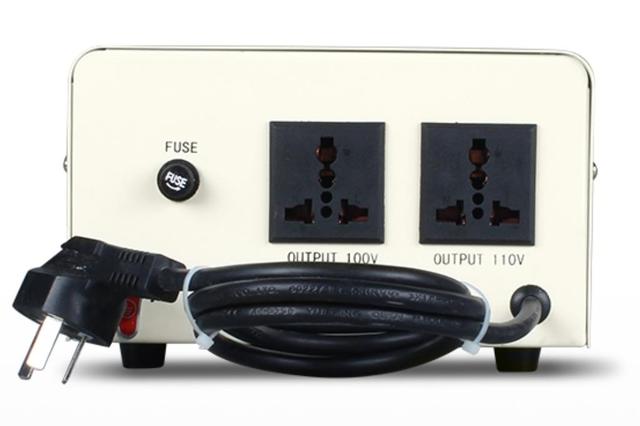

民熔电气的高品质变压器

　高频变压器磁芯如何选型

　　电子变压器在供电技术中的作用，电子变压器供电技术对电子变压器的要求，电子变压器采用新型软磁材料和新型磁芯结构对供电技术发展的影响。

　　电子变压器的使用条件包括可靠性和电磁兼容性两个方面。过去我们只注重可靠性，而现在由于环保意识的增强，必须重视电磁兼容性。

在生活中随处可见的电气设备

可靠性是指电子式互感器在具体的使用条件下，能正常工作直至使用寿命。环境温度是影响电子式变压器的最重要因素。软磁材料的居里点是决定电子变压器受温度影响强度的参数。软磁材料居里点高，受温度影响小；软磁材料居里点低，对温度变化敏感，受温度影响大。例如，锰锌铁氧体的居里点仅为215℃，相对较低。磁通密度、磁导率和损耗随温度的变化而变化。除正常温度25℃外，还应给出60℃、80℃和100℃下的各种参数数据。因此，锰锌铁氧体磁芯的工作温度一般限制在100℃以下，即当环境温度为40℃时，温升必须低于60℃。钴基非晶合金的居里点为205℃，居里点较低，使用温度限制在100℃以下。铁基非晶合金的居里点为370℃，可在150℃～180℃以下使用。高导磁坡莫合金的居里点在460℃～480℃之间，在200℃～250℃以下可以使用。微晶纳米晶合金的居里点为600℃，取向硅钢的居里点为730℃。可在300℃~400℃范围内使用。

小课堂为大家准备的福利

电磁兼容是指电子式互感器既不对外界产生电磁干扰，又能承受外界的电磁干扰。电磁干扰包括可听的音频噪声和不可见的高频噪声。电子变压器产生电磁干扰的主要原因是磁芯的磁致伸缩。磁致伸缩系数大的软磁材料会产生较大的电磁干扰。铁基非晶合金的磁致伸缩系数通常最大（27～30）×10~（-6）。ni50坡莫合金和MnZn铁氧体的磁致伸缩系数分别为25×10-6和21×10-6。这三种软磁材料都容易产生电磁干扰。值得注意的是，3%取向硅钢的磁致伸缩系数为（1~3）×10-6，微晶纳米晶合金的磁致伸缩系数为（0.5~2）×10-6；6.5%硅钢的磁致伸缩系数为0.1×10-6，Ni80坡莫合金的磁致伸缩系数为（0.1~0.5）×10-6，钴基非晶合金的磁致伸缩系数小于0.1×10-6。这三种软磁材料不易产生电磁干扰。磁致伸缩引起的电磁干扰的频率一般与电子变压器相同。如果有低于或高于工作频率的电磁干扰，则是其他原因引起的。

2、高频变压器磁芯材质，高频变压器磁芯的选择

高频变压器磁芯材质? 高频变压器的绕制是开关电源的设计重点，也是设计难点如果参数不合理，则会直接影响到整个变换器的性能，严重者会造成磁心饱和而损害开关管，因此在绕制高频变压器时应小心谨慎，而且变压器的参数需要经过反复试验才能达到最佳高频变压器的绕制首先是要确定合适的铁心，使它在输送功率时，铜损和铁损引起的温升在额定的范围之内，然后要确定一次绕组和二次绕组的匝数，最后还要根据具体的要求选择最佳的绕制方式，下面我们就来聊聊关于高频变压器磁芯材质?接下来我们就一起去了解一下吧!

高频变压器磁芯材质

高频变压器的绕制是开关电源的设计重点，也是设计难点。如果参数不合理，则会直接影响到整个变换器的性能，严重者会造成磁心饱和而损害开关管，因此在绕制高频变压器时应小心谨慎，而且变压器的参数需要经过反复试验才能达到最佳。高频变压器的绕制首先是要确定合适的铁心，使它在输送功率时，铜损和铁损引起的温升在额定的范围之内，然后要确定一次绕组和二次绕组的匝数，最后还要根据具体的要求选择最佳的绕制方式。

选择铁心最常用的有两种方法:①先求出磁心变压器窗口面积Ac与铁心有效截面积Ae的乘积Ap(Ap=AcAc)，称为铁心面积乘积，然后根据 Ap值，查找出所需磁心编号，再进行绕组匝数的计算;②先求出几何参数，查找出所需磁心编号，再进行绕组匝数的计算。前者称为 Ap 法，后者称为 Kg 法，知道算这两种方法就能有效的选择磁芯，做变压器就会事半功倍了。
