步骤二：立方体的着色

在【实体编辑】功能区，点击【拉伸面】—【着色面】，选择立方体的一面，并输入颜色的索引号。再将立方体进行旋转，对六面都进行着色即可。以下为颜色的索引号：红色-1、黄色-2、绿色-3、青色-4、蓝色-5、橙色-30。

步骤三：魔方的倒圆角

在【实体编辑】功能区，点击【提取边】—【圆角边】，半径默认为【1】，选择【环（L）】，选择最上方面中的四条边线，点击确定即可。

步骤四：三维阵列成型

在浩辰CAD命令行输入快捷命令【3A】，也就是三维阵列功能（3DARRAY），对立方体进行阵列，即可完成魔方整体建模。

浩辰CAD提供了丰富的3D设计功能，轻松几步，就能完成3D魔方的创意建模！

2、cad三维建模，cad初学者三维建模

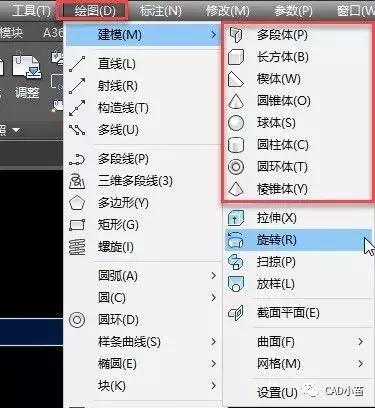

CAD的三维建模的功能集中在绘图菜单的建模子菜单中，在创建完基础模型后，可以到修改菜单里用三维编辑命令来修改模型，下面简单介绍一下三维建模的基本方法。

一、用基本图元组合

CAD提供了多种基本的三维图元，如方体、球体、圆柱体、圆锥体、圆环体、棱锥体、多段体、楔体，如下图所示。

如果我们的模型中包含这些形状，就可以用这些基本图元来创建，例如一些建筑、桌子、柜子等模型都可以利用这些基本图元的拼接来完成，如下图所示。

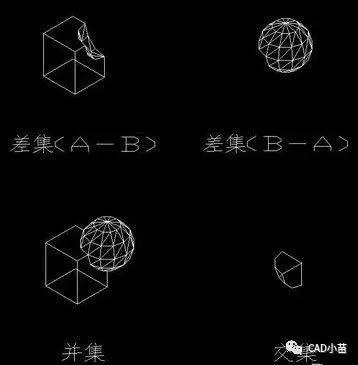

这些基本图元是三维实体（SOLID），除了可以他们进行拼接和堆砌外，还可以进行简单的编辑来得到最终的图形，例如倒角、圆角、布尔运算（模型的差、并、交集）。

当然还可以使用实体编辑的相关命令对这些图元进行修改编辑。

二、从直线和曲线创建实体和曲面

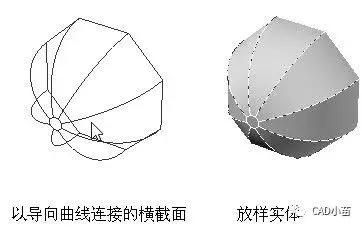

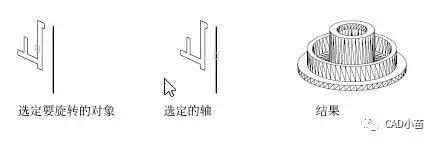

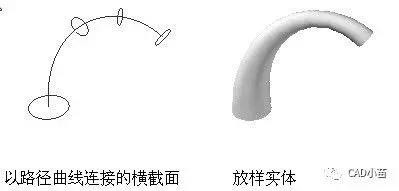

当模型比较复杂，基本图元无法完成时，我们可以先绘制二维截面线、路径线、边界线，然后利用CAD提供的建模命令来创建三维实体、曲面和网格模型，常用的命令有拉伸（EXTRUDE）、扫掠（SWEEP）、放样（LOFT）、旋转（REVOLVE）等，如下图所示。

三、创建三维网格

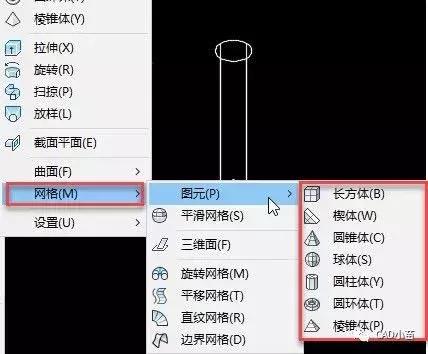

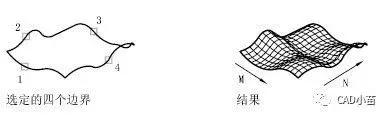

三维网格具有跟三维实体不一样的特性，CAD提供一些三维网格的图元，同时也提供了从二维线转换三维网格的命令，如旋转网格、平移网格、直纹网格、边界网格等，如下图所示。

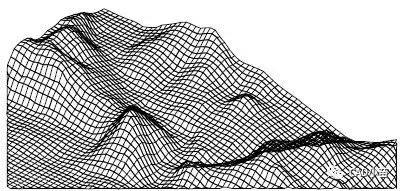

还可以三维面3DFACE和三维网格3DMESH命令直接创建连续的网格对象。3DMESH命令可以设置M和N向的网格数，然后可以依次指定每个点的坐标，就可以创建复杂的三维网格，不过用手工输入坐标可不太容易，如下图所示。

网格平滑命令不仅可以处理网格模型，也可以处理三维实体的模型，并将实体模型转换成网格。

四、二维图形设置厚度

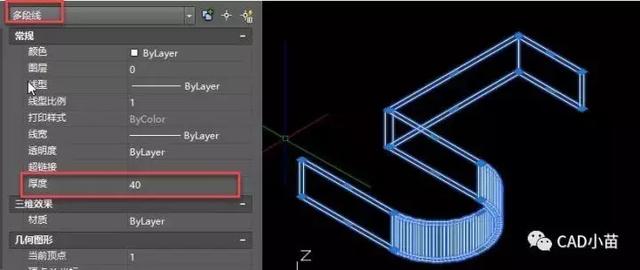

CAD的二维图形都有厚度参数，设置完厚度后，看上去像一个三维图形，但其实质仍是二维图形。例如多段线设置宽度和高度后，就可以用来模拟墙体模型，如下图所示。

如果希望设置厚度的二维图形作为三维实体或曲面进行编辑，可以将这些对象转换为实体（CONVTOSOLID）或转换为曲面（CONVTOSURFACE）。

修改菜单中提供了一些分别针对三维实体、曲面、网格的编辑命令，可以进一步修改和细化模型。CAD高版本还提供了点云编辑功能， 可以利用扫描设备生成的点云数据生成模型。
