1、电感的符号图解：电感的标示方法和封装

一、电感的标示方法

电感的标示方法和电阻电容的标示方法一样电阻常用的标示方法、电容的标示方法。

1.直接标示法：指将电感的标称电感量（标称值）用数字和文字符号直接标在电感上，电感量单位后面用一个英文字母表示其允许偏差，各字母代表不同的允许偏差。表示允许误差的文字符号：D（±0.5%）F（±1%）G（±2%）J（±5%）K（±10%）M（±20%）

3mH @ 10kHz 1A

2.文字符号法：文字符号法是将电感器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标示在电感器上，通常为uH或nH，用uH做单位时，“R”表示小数点；用nH做单位时，“N”表示小数点。因为1uH = 1000nH 。 有的nH单位的标示也用R标示，R30表示0.3uH也即是300nH。采用这种标示方法的是一些小功率电感器。

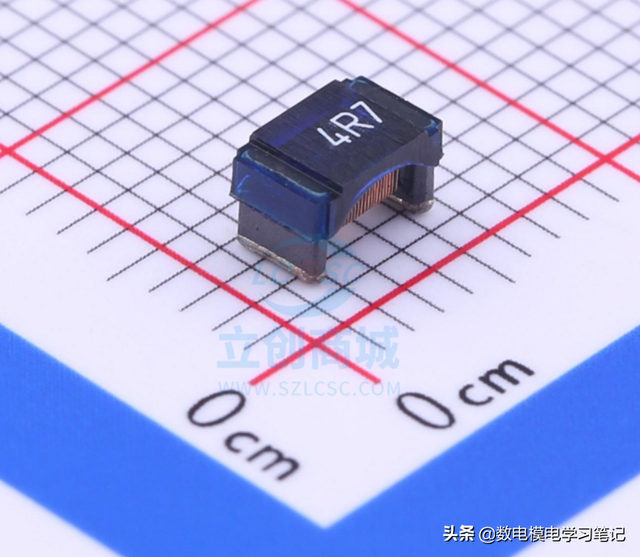

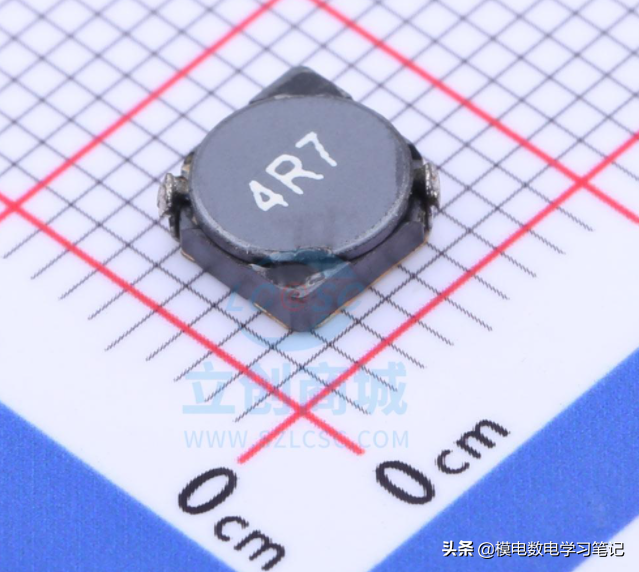

4.7uH

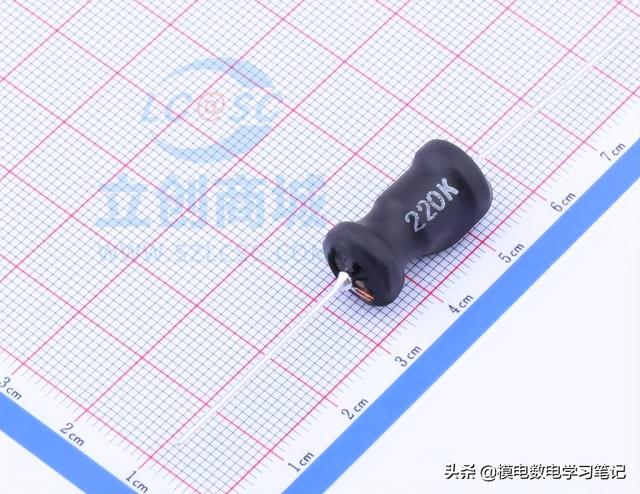

这种标示法的电感器，一般后缀一个英文字母表示允许偏差，各字母代表的允许偏差与直标法相同：误差的文字符号：D（±0.5%）F（±1%）G（±2%）J（±5%）K（±10%）M（±20%），如“220K”表示该电感器的电感量为22uH ±10%。

22uH ±10% 6.07A 26mΩ

3.色标法：电感器表面涂上不同的色环来代表电感量（与电阻器类似电阻常用的标示方法-色标法），一般用三个或四个色环表示。紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数（这种方法读出的色环电感量单位为微亨uH），第四色环为误差色环

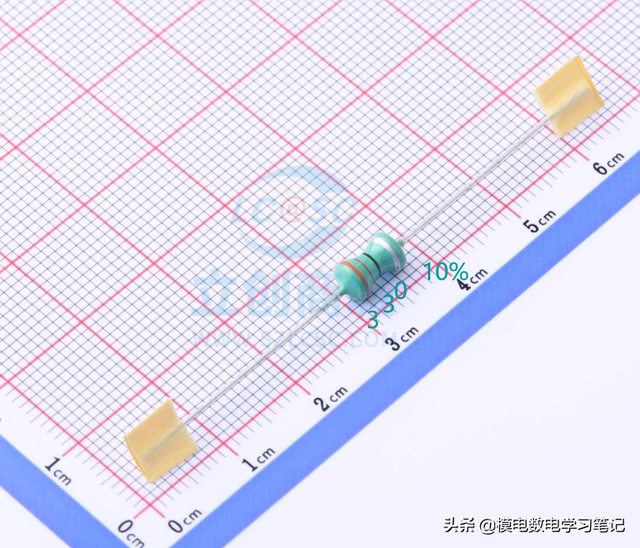

色环电感 橙3 橙3 黑0 银10% 即33uH ±10% 370mA 750mΩ

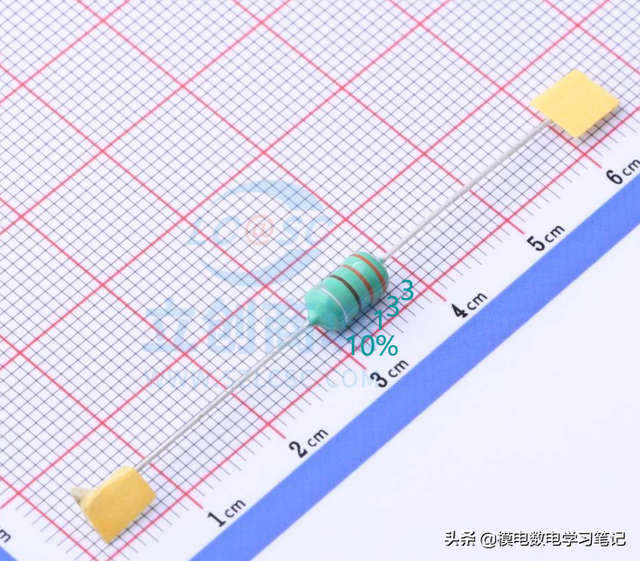

色环电感 橙3 橙3 棕1 银10% 330uH ±10% 130mA 6.5Ω

色环电感 红2 红2 红2 银10% 22x10² 2200uH ±10% 50mA 45Ω

误差色环的相邻色环表示乘的倍数，0表示乘以1，2表示乘以100

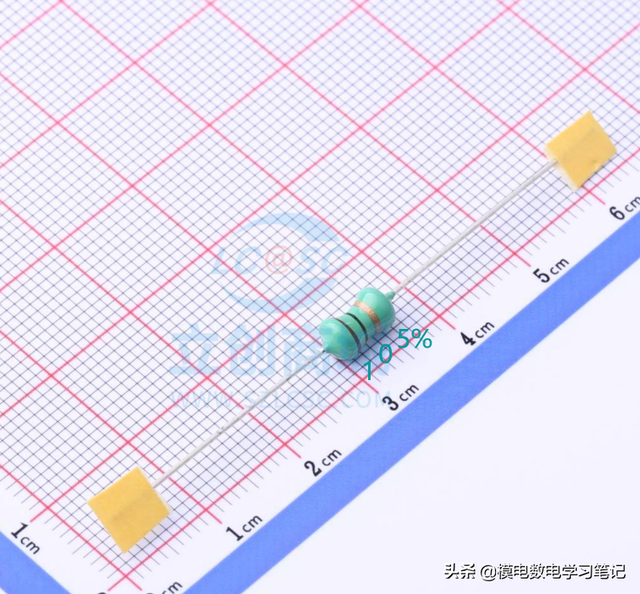

色环电感 黑1 黑0 金5% 1uH ±20% 900mA 250mΩ

注意：色环电感器与色环电阻器的外形相近，在使用时注意做好区分，色环电感器的外形以短粗居多，而色环电阻器多为细长。

色环表口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差

4.数码表示法：用三位数字来表示电感器电感量的标称值，该方法常见于贴片电感器上。

在三位数字中，从左至右的第一、第二位为有效数字，第三位数字表示有效数字后面所加“0”的个数（色环电感量单位为微亨uH）。如果电感量中有小数点，那么就用“R”表示，并占有一位有效数字。电感量单位后面用一个英文字母表示允许偏差（类似文字符号法）。

例如，表示“221”的电感为22 x 10 = 22uH

220uH ±20%

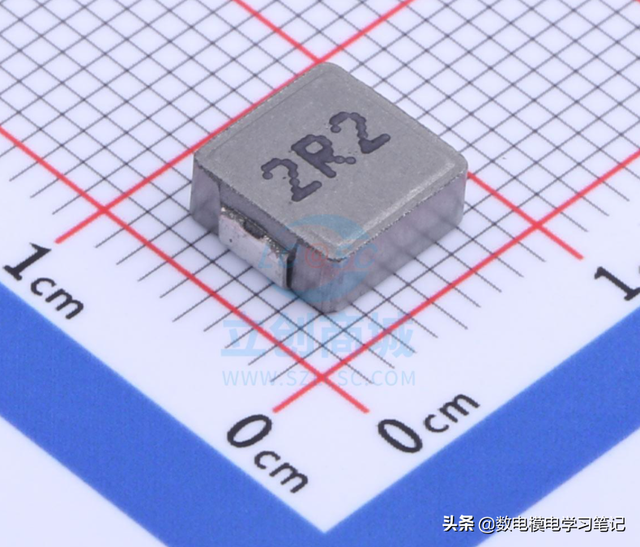

2.2uH

22uH ±10% 6.07A 26mΩ

二、电感的封装

贴片电感封装与尺寸与电阻电容相同，详见电阻的封装大小和功率的关系。

贴片电感的封装有0201、0402、0603、0805、1206、1210、1812、2010、2512；

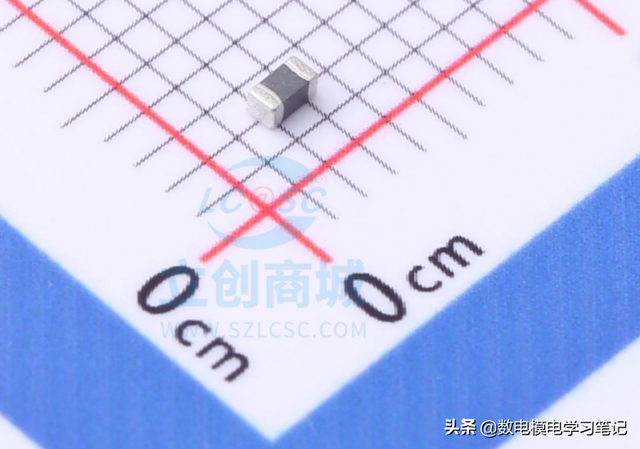

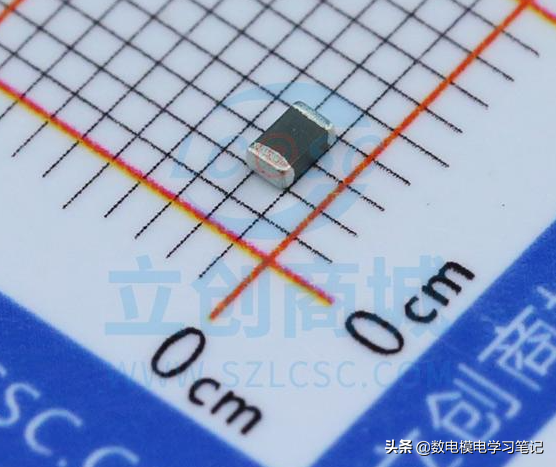

封装0603

封装0805

封装1812

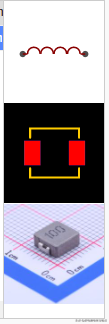

功率电感

贴片电感 10uH

在PCB电路板封装

IND-SMD_L7.1-W6.6

IND-SMD_L7.1-W6.6：L7.1代表外围尺寸（丝印长度）间距7.1mm，W6.6代表外围尺寸（丝印宽度）间距6.6mm

2、电感的符号图解，一起认识不同类型电感的图形符号

电感器是一种利用线圈产生的磁场阻碍电流变化以通直流、阻交流的元器件，在电子产品中主要用于分频、滤波、谐振和磁偏转等。

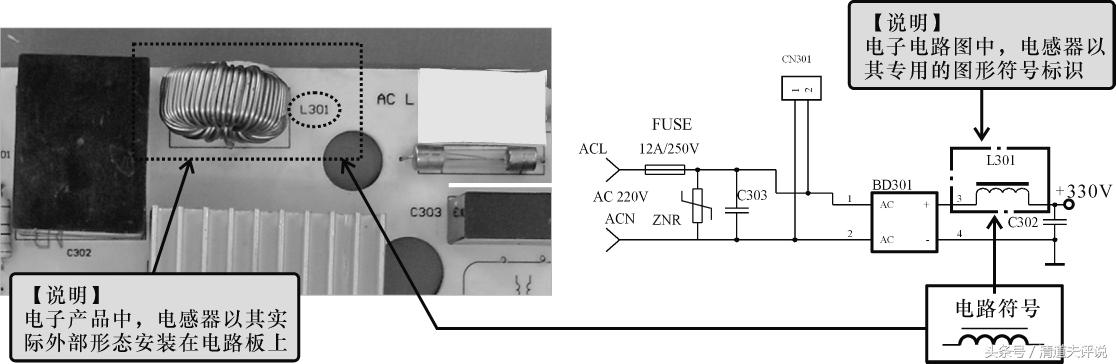

在实际电子产品或设备中，电感器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电感器则用专用的图形符号代替，电路板上的电感器与电子电路图中的图形符号一一对应。

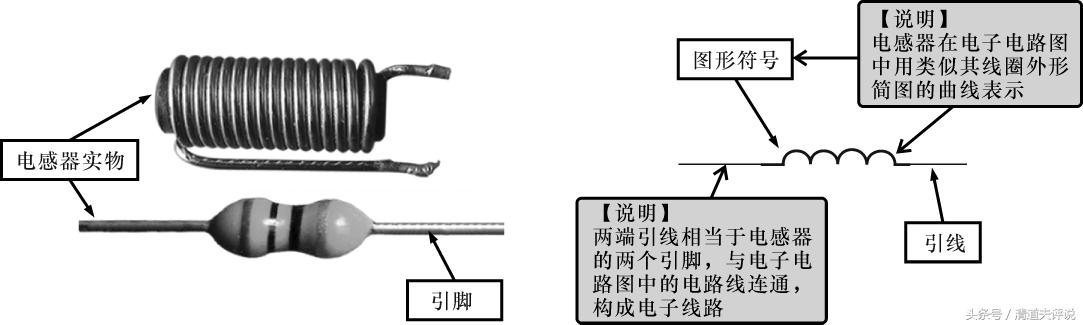

如下图所示：

1、识别电感器的图形符号

下图所示为普通电感器在电子电路图中的图形符号，又称电路符号。可以看到，它主要由几个半圆形的粗线和两根引出线构成，几个半圆形的粗线就是电感器的图形符号（ 相当于电感器内部线圈的外形简化图），两根引出线相当于电感器的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。

2、认识不同类型电感器的图形符号

在实际应用中，电感器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电感器的图形符号，对准确识别出电子电路图中电感器的类型有重要意义。

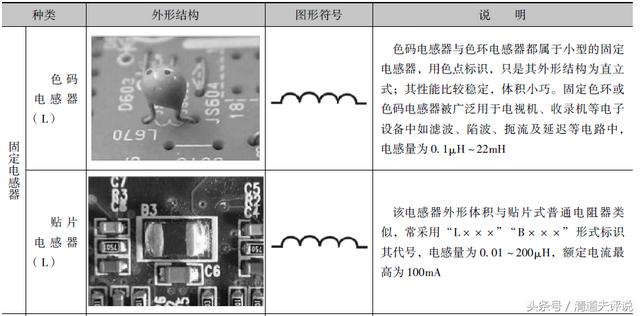

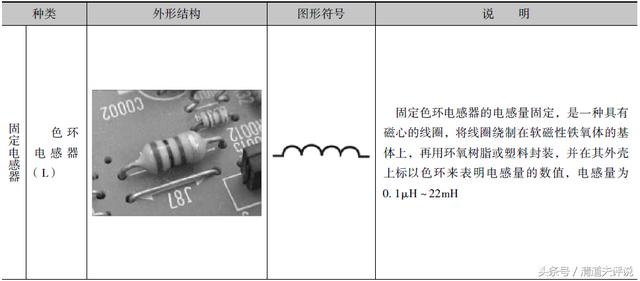

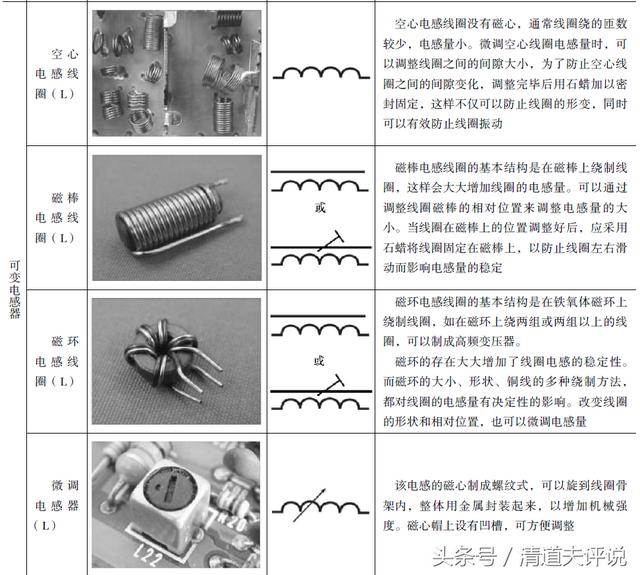

常见电感器的图形符号、外形及功能如下图

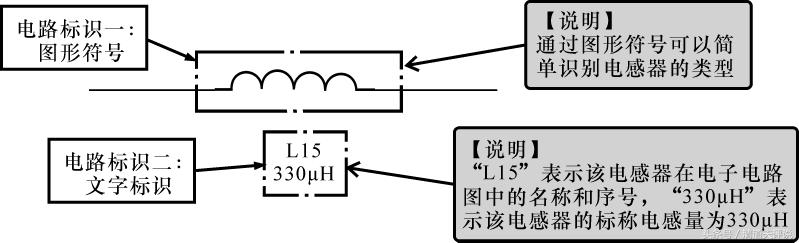

1、识别电感器的电路标识

电感器在电子电路中的标识通常分为两部分，一部分是图形符号，标识电感器的类型；另一部分是字母 数字，标识该电感器在电路中的名称、序号及主要参数。

图形符号（电路符号）表明了电感器的类型，引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路；文字标识通常提供了电感器的名称、序号以及电感量等参数信息。

识读电感器的标识信息：

电感器的标识主要有“电感器名称和序号”“电感量”“允许偏差” 等相关信息。识读电感器的标识信息，对我们分析、检修电路十分重要。

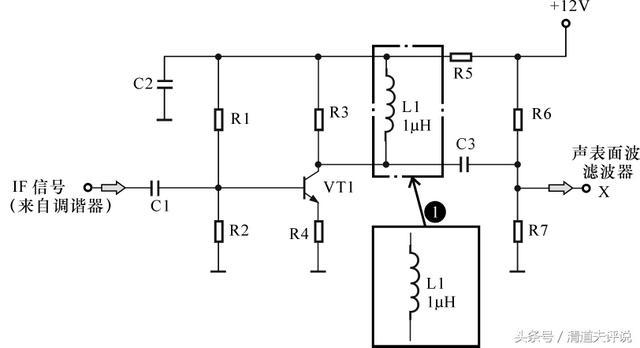

典型调谐电路中电感器的电路标识如下图

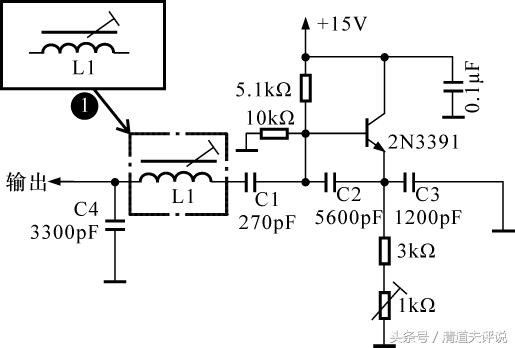

典型可调振荡器电路中电感器的电路标识如下图
