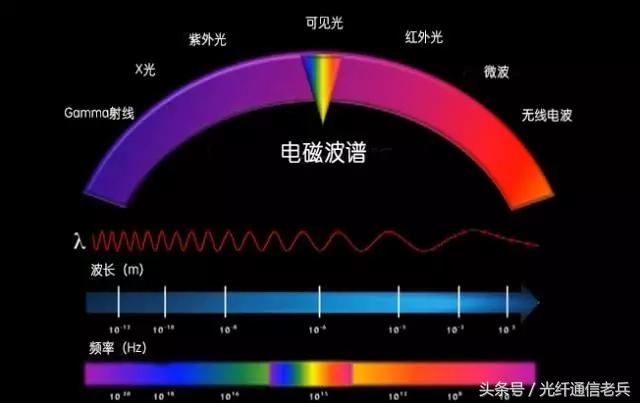

1 电磁波谱

振荡的电场和磁场在空间中以波的形式传播就形成了电磁波，Gamma射线、X光、紫外光、可见光、红外光、微波、无线电波和长波无线电，这些都是电磁波。

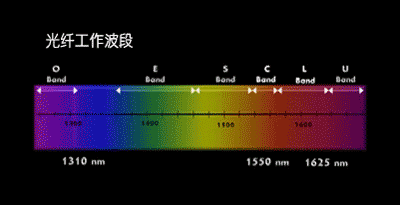

光纤通信工作波长在于近红外区，波段有：

O波段：1260nm到1310nm

E波段：1360nm到1460nm

S波段：1460nm到1530nm

C波段：1535nm到1565nm

L波段：1565nm到1625nm

U波段：1640nm到1675nm

单模光纤通常工作在1310nm、1550nm和1625nm。、

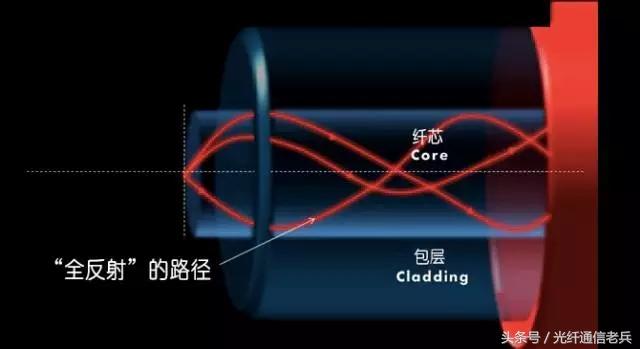

2 光纤结构与光在光纤中的传送

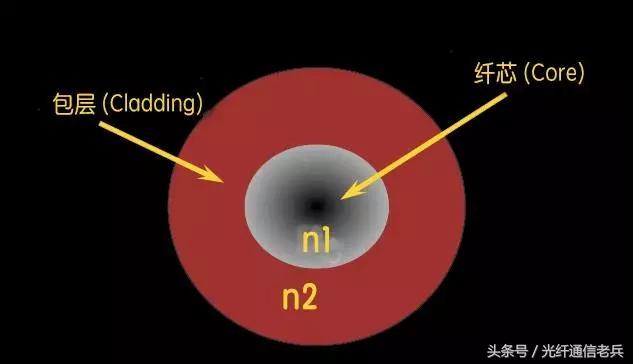

光纤裸纤一般分为三层：

1)纤芯（core）：折射率较高，用来传送光；

2)包层（cladding）：折射率较低，与纤芯一起形成全反射条件；

3)保护层：保护光纤。

n = Index of refraction（折射率），光在真空中的传播速度与光在该介质中的传播速度之比率。

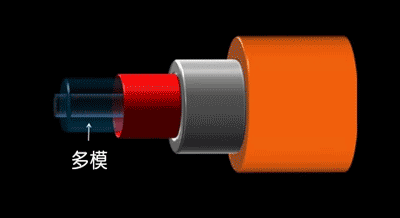

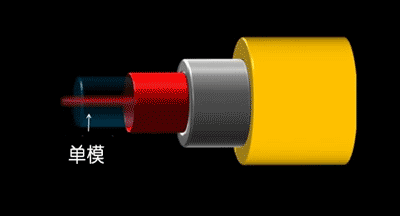

3 单模与多模

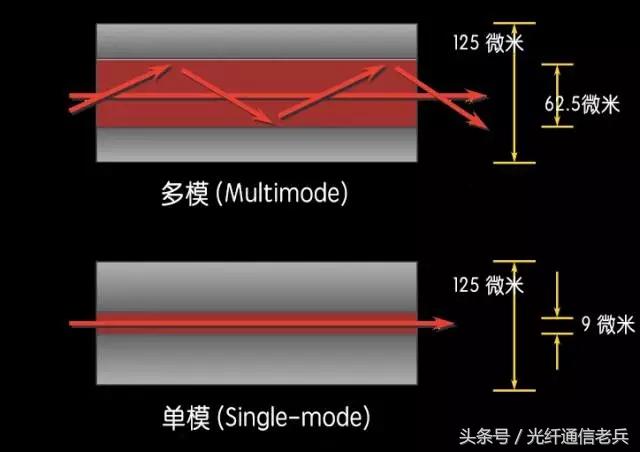

外径一般为125um(一根头发平均100um)

内径：单模9um 多模50/62.5um
