• 1、固态硬盘功耗测试：笔记本性能三大瓶颈，高速低延时低功耗NVMe固态硬盘冲破一关
• 2、固态硬盘功耗测试，固态硬盘的功耗和发热详解

1、固态硬盘功耗测试：笔记本性能三大瓶颈，高速低延时低功耗NVMe固态硬盘冲破一关

随着人们生活水准的提高，人们对数码产品的要求也更高，以笔记本为例，不但要保证使用时的性能要求，而且更要轻便美观。虽然intel很早之前就推出了超极本概念，但是影响笔记本，超极本的性能瓶颈的三大件CPU、GPU、硬盘问题一直困扰科技工作者。

移动终端CPU随着架构，工艺优势不断提升，发展情况还不错，GPU台式机当然高歌猛进，但散热问题一直困扰笔记本，至今也未能根本解决。但解决问题最出色的当属硬盘，从最初的SATA接口标准的SSD引入，再到目前兴起的NVM接口标准的SSD硬盘，三大瓶颈当属硬盘问题。

笔者就以浦科特M8Pe M.2 NVMe固态硬盘为大家介绍一下NVMe接口标准的技术优势对于笔记本性能提升的意义。笔者手里这款为256G版，做个系统盘是个非常好的选择。

首先比传统固态硬盘相比，个头更加小巧，轻薄那是必须的。

质量上更是出众，对于笔记本，超极本的重量和厚度意义重大，科技真的为人类的高品质生活品味提供了可能。加上散热壳也只有10.2g，这要是直接集成于笔记本中是不是占得空间会更小。

当然轻薄小只是外在，更重要的是浦科特M8Pe M.2 NVMe SSD在性能上的优势才是目前购买的直接因素。NVMe 固态硬盘的优势主要有三点：

1低延时：

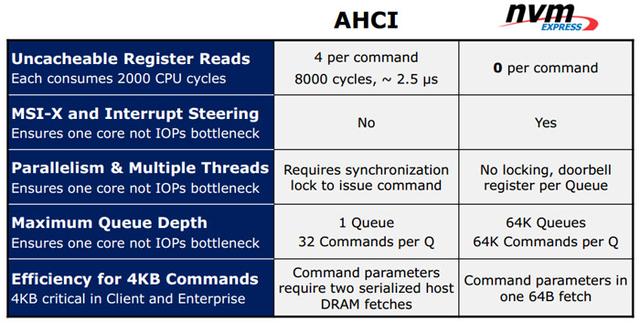

NVMe标准是面向PCI-E SSD的，原生PCI-E通道与CPU直连可以免去SATA与SAS接口的外置控制器（PCH）与CPU通信所带来的延时。NVMe精简调用方式，执行命令时不需要读取寄存器；而AHCI每条命令则需要读取4次寄存器，一共会消耗8000次CPU循环，从而造成大概2.5微秒的延迟。

2强劲的传输性能：

NVMe有效提升了SSD的传输性能， AHCI虽然考虑并行性，但是接口并不能真正发挥SSD的最大限度，这也是传统接口标准因为受机械硬盘所累导致。

现在传统SSD测试通常最多只会测试到队列深度为32的IOPS能力，其实终究原因这是AHCI的上限，其实许多闪存主控可以提供更好的队列深度。而NVMe则可以把最大队列深度从32提升到64000，SSD的IOPS能力也会得到大幅提升。

3更低的功耗控制。

浦科特M8Pe M.2 NVMe SSD：

Marvel 88SS1093 Eldora主控，采用了28nm三核架构，支持NVMe 1.1和PCI Express L1.2低功耗模式以及NAND Edge Error-Correcting、Low-Density Parity Check（LDPC）纠错技术，提供15nm TLC/MLC/SLC和3D NAND闪存支持，最高支持2TB容量。闪存来自东芝的TH58TFT1JFLBAEG，隶属于东芝15nm Toggle MLC系列。主控芯片旁，为三星的LPDDR3系列缓存颗粒。

LDPC 纠错技术，是最新一代的纠错技术，编解码复杂度高，适用于高速通讯或高密度NAND Flash，使用强化存取技术，确保数据的正确性。

下面简单跑分看看效果：

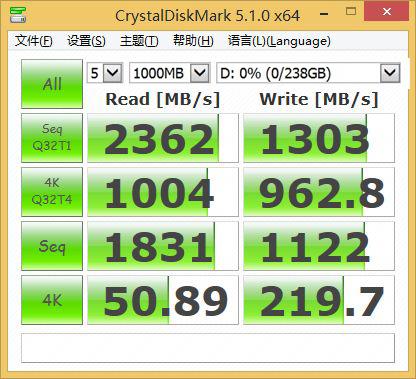

这款浦科特M8Pe连续读写速度为2362/1303 MB/s，4K的随机读写速度为50.89/219 MB/s，性能表现抢眼。

HD Tune是大家最常用的一款测试硬盘的软件，从图中可以非常清晰的看出这款浦科特M8Pe的性能表现，最高达到接近1.2G/s的写入速度，平均达到了670MB/s，这种速度确实是普通SSD硬盘难于达到的高度，而且稳定性也还是不错的。

浦科特M8Pe 256GB的连续读写速度达到了2040/1425MB/s，4K随性读写速度为44/129 MB/s，最终总分2884，这是普通固态硬盘不可想象的，毕竟至少2倍优势。

随着NVMe SSD不断普及，价格上优势也更加明显，现在这款1100元多一点的价格还是可以接受的，对于那些对速度有追求的用户，特别是游戏、发烧友等更是不在乎这点小银子，毕竟速度优势非常明显，加之低功耗也是不错的选择。

--------------------------------------

2、固态硬盘功耗测试，固态硬盘的功耗和发热详解

在探讨固态硬盘的功耗与发热之前，我们需要先了解一个概念，什么是功耗？功耗是所有电器设备都会有的一个指标，指在单位时间中所消耗的能源数量，即电路中元、器件上所耗散的热能。

固态硬盘作为半导体结构，较之传统硬盘来说属于低功耗硬盘类型。我们在判断一款固态硬盘的功耗和发热时，一般从静态工作电流和动态工作电流这两方面考虑。

■ 科普时间

静态工作电流指在不操作固态硬盘时，待机状态下的电流，而动态工作电流指在不停操作固态硬盘状态下的电流。

静态电流状态下，系统处于空闲状态，但随时可唤醒并采取动作。大多数情况下，固态硬盘都处于静态电流状态下。虽然静态电流看似微不足道，但实际上，它也会影响系统在轻载条件下的功率传输效率。一般情况下，我们会利用静态电流评估电源在轻载时的功耗，如果静态时功耗特别大，电池的消耗就会很快。因此，静态工作电流功耗越低，对设备来说越好。

而动态电流跟硬盘的发热状况则更密切相关一些。动态电流状态下，硬盘的高效运作会导致热能的产生。在这种情况下，如果动态工作电流功耗越低，同样对设备的使用也是大有好处，并且，在主机中也可以不需要再用额外的散热去给固态硬盘做温度冷却。

经测试，致钛系列产品在静态工作电流下功耗能保持在5mW以下，即使是在反复、不停操作的动态工作电流下，功耗也能够低至5W以下。

这样优异表现的背后，致钛系列搭载的强劲技术功不可没。致钛PC005 Active系列硬盘采用主动智能功耗管理技术，全速读写状态下依然能实现动态调整功耗，并且支持超低功耗模式，从而带来更好的使用体验和高性能持续性。SC001 Active系列硬盘支持DEVSLP低功耗模式，全面提高产品的稳定性并增加续航时长

■ 科普时间

Devslp：DevSlp是一个信号，通过发送这个信号让硬盘进入一个非常省电的状态，相比其他节能模式一般100mW以内的功耗，devslp的功耗只有5mW以内，可以节省可观的电力消耗。

来源于：致态ZHITAI
