1、怎么自制充电宝的电池：DIY移动电源18650电池升压到19.2V供笔记本使用

受论坛一位大佬回贴的笔记本移动电源的做法，自己试着也做了一个，用3串2并的方式组成电池组，升压到19V供笔记本使用。

材料如下：

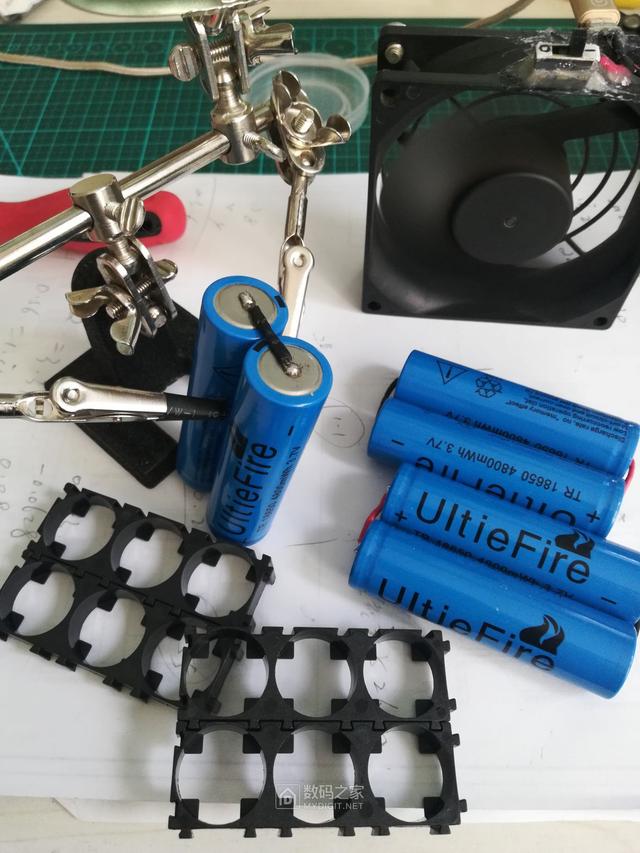

1、18650电池6个，该电池9.6包邮3个，共19.2元，以前买的，已在正负极点好锡，标称4800，mwh。貌似是1300ma的垃圾电池。

2、防水盒1个。

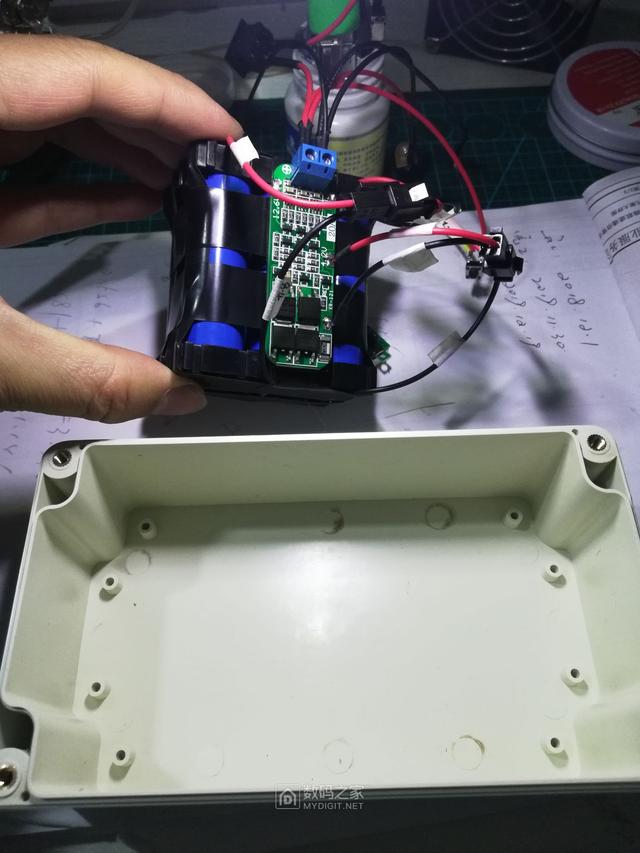

3、3串保护板1个。

4、电压表2个，1个通过微动开关测3串电池电压，1个在升压输出端显示输出电压。

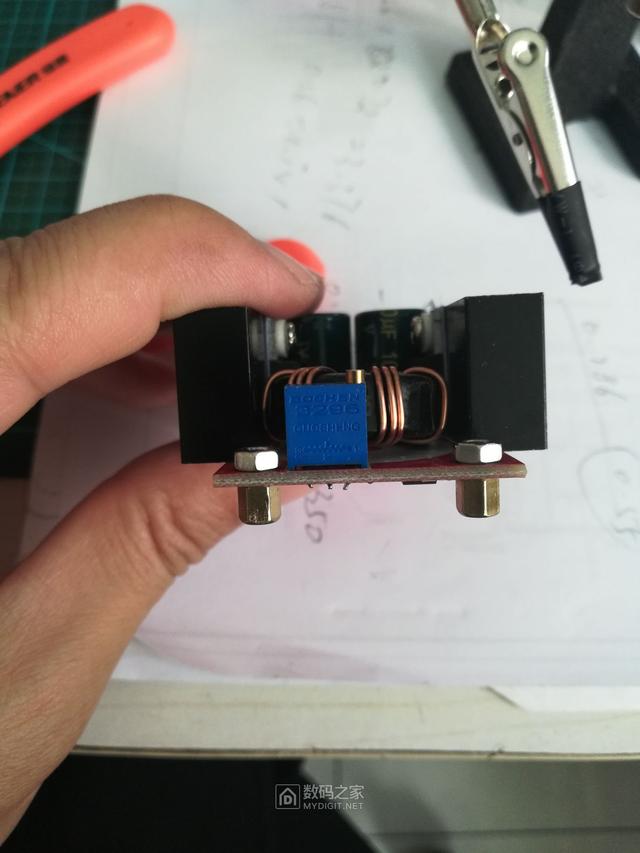

5、升压板1个。（升压板上的可调电位器拆掉，导线接出改为旋钮B10K电位器，方便调输出电压）

6、DC母座3个，开关1个，导线若干。

3串2并后充满电不到12V ，经测为11.7V，电池组2并后为11.7V，2600ma。开始充电用的手钻的12.6V充电器，充满后只有11.7V，想着用13V继续充，已充不进去。

测试如下：

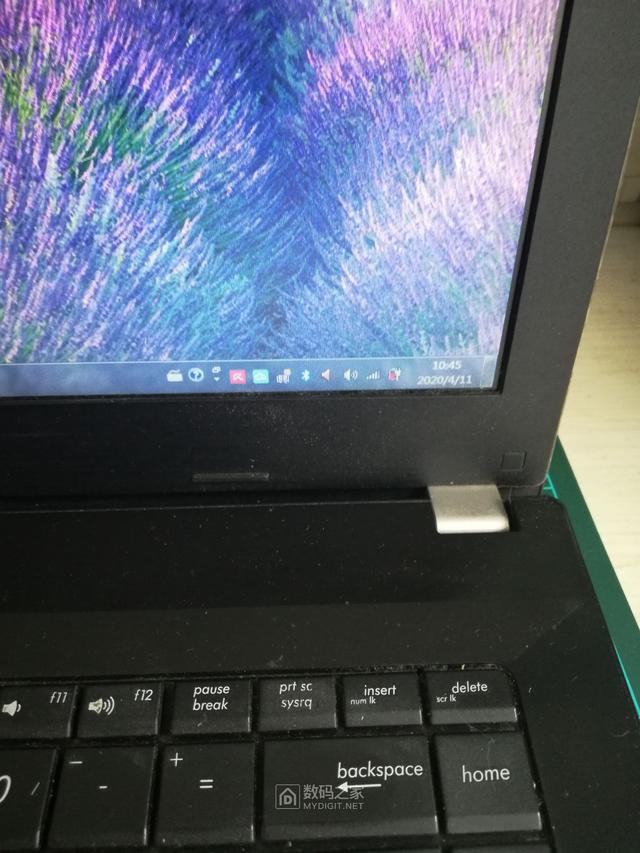

1、笔记本取掉电池，直接用该电池供电，直接开机，从上午10：45到到12：45共2小时，电池电压从11.7V掉到10.9V，笔记本没额外操作，只是屏幕一直亮起的。

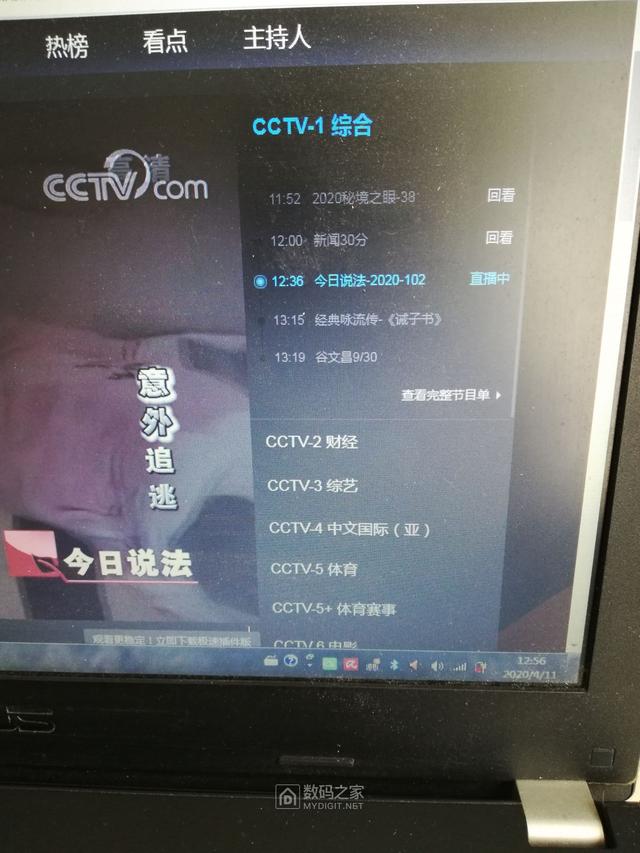

2、从12：56打开网页播放电视直播，到13：40断电关机，关机时测电池电压10.7V。

3、自然关机后，还是可以开机，怕把我笔记本搞烂了，就没继续测试了。

4、基本是亮屏无操作状态2小时，播放直播电视约半个多小时，共用2个半小时。

看来这个还是可行，撸点好电池，用4串3并或4并，估计用1天问题不大。

现在有个问题请问教各位大佬，输出端的电压表是与负载直接并联到升压板输出端的，没接负载前电压表显示正常，调输出电压也显示正常，只要接负载，电压表自己就熄了。。。这个怎么破。

准备一个防水盒子

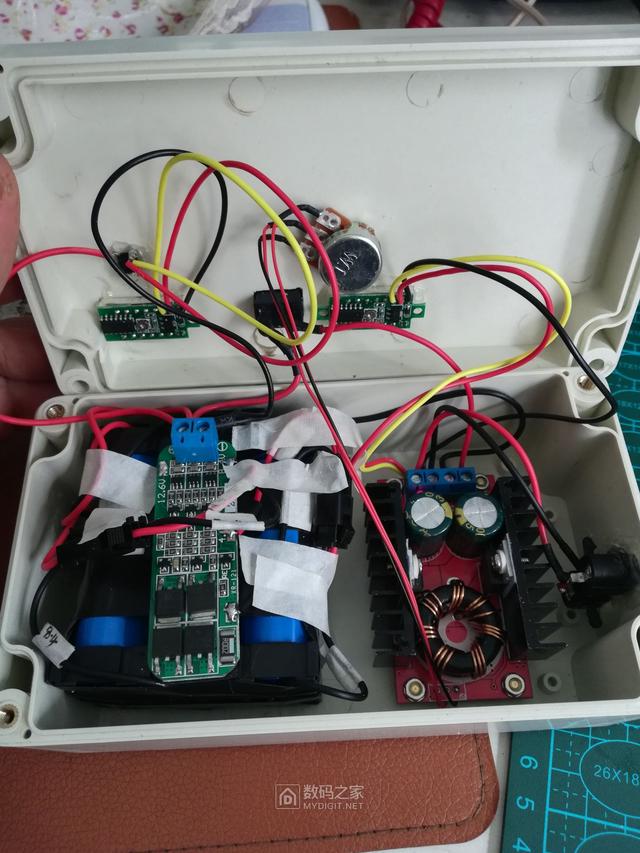

把电压表，升压板，DC母座装进盒子中

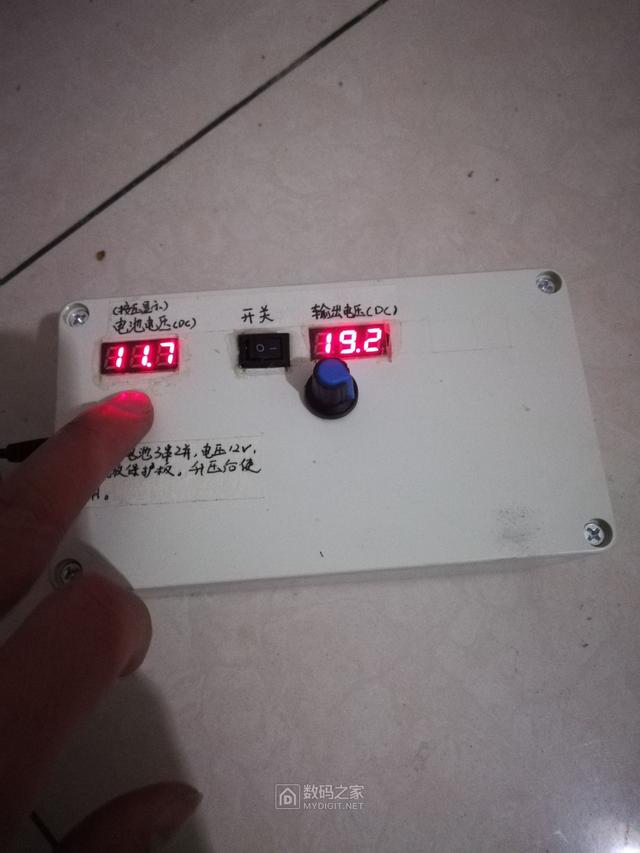

盒子正面能看到数显

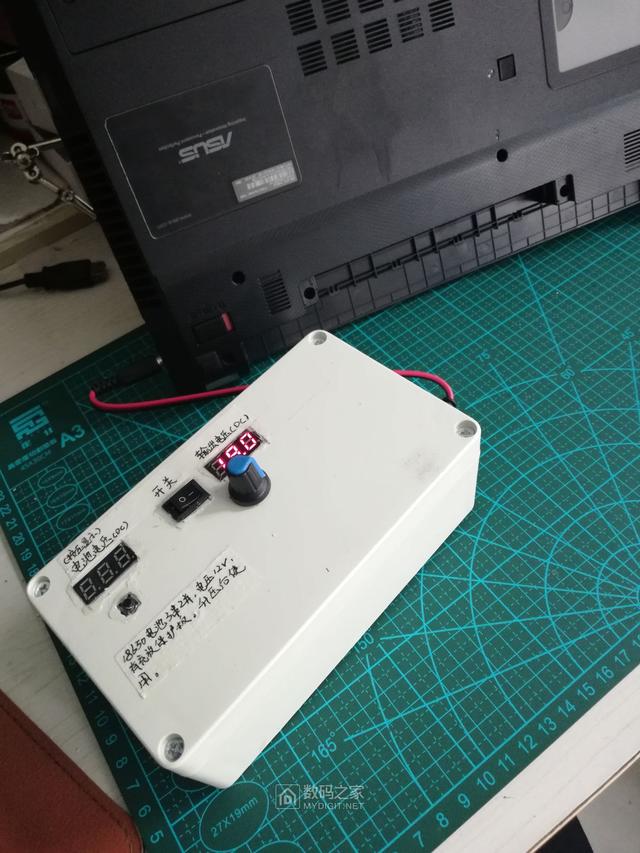

一个DIY的移动笔记本电源就做好了

通电试用一下

看了两个多小时直播，效果还行

谢谢观看！

2、怎么自制充电宝的电池，自制充电宝并教你实现

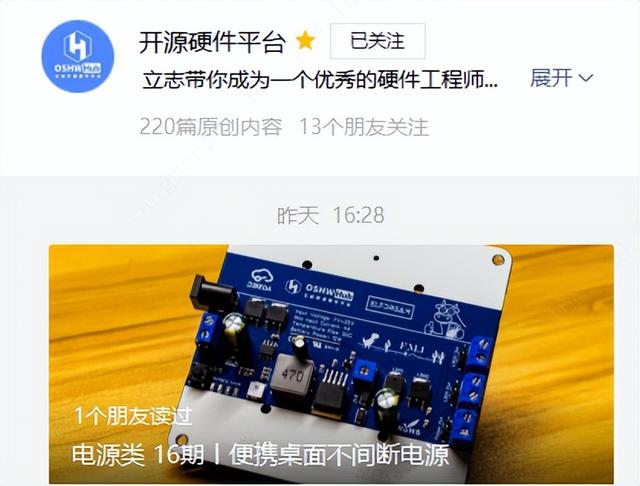

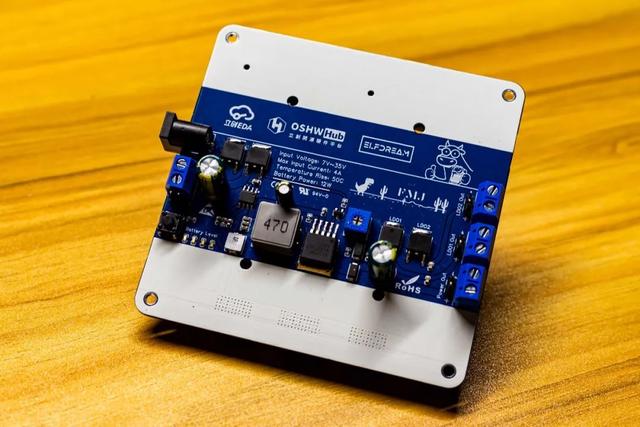

这是一个便携桌面不间断电源，使用嘉立创EDA 进行开发。

本设计采用一颗由英集芯(INJOINIC) 研发的 IP5306 高集成度锂电池充放电管理芯片作为核心的电池芯片。

采用芯龙(XLSEMI) 推出的 XL6019E1 升压型 DC-DC 电源芯片实现可调输出功能。

能够实现在 7V ~ 35V 宽“输入”电压范围内的稳压输出。

主要使用场景为：

作为功耗较低的桌面、嵌入式设备（如树莓派服务器、智能家居设备）的不间断电源。

本设计不间断电源的功能实现逻辑如下：

• 外部 7V ~ 35V 供电；

1.电池输出及 XL6019E1 升压控制关闭；

2.VOUT = VIN - 0.7V（肖特基二极管防倒灌损耗）；

3.（可选择）780X LDO 输出。

• 无外部供电 ；

1.开启电池输出及 XL6019E1 升压控制；

2.电位器(R5)控制 VOUT 电压；

3.（可选择）780X LDO 输出。

需要实现完整的不间断电源功能，首先：（4步）

1.确定用电器需求的电压值，按照 PCB 上标记正确接入 18650 电池。

不要反接电池！

ps：如需使用多节电池，需确保所有电池的电压及电池性能一致，否则可能导致电池组快速老化；

2.在电源输出(OUTPUT)端接入电压表测量输出电压（如无电压输出，需按下 SW1 开启放电）；

3.调整电位器(R5)直到电压表读数为用电器需求的电压值；

4.最后将能够提供对应电压的电源适配器连接到本设计的电源输入(INPUT)端，将电源输出端连接至用电器。

即完成配置。

如果需要使用本设计连接多个不同电压的用电器，可以使用位于输出端口旁的两个 780X LDO 焊盘位 U5 U6，焊接对应电压的稳压芯片。

请注意！！！

本设计使用的电池管理芯片所支持的最大电池输出功率为 12W。

这意味着，如果需要保证不间断电源功能的正常工作，负载用电器的最大功率需要为 12W 以内。

为了能够在接通外部供电的情况下能够正常为电池组充电，连接到本设计电源输入端的电源适配器需要能够提供不少于 负载用电器功率 10.5W 的供电功率。

如果确定你的配置十分正确，但是在由外部供电转为内部供电时负载用电器出现重启、供电不稳等状况，可能是由于三极管反应速度过慢或你所购买的 XL6019E1 芯片为盗版芯片。

可以尝试在输出端加装大容量高频电解电容器来解决。

• 电池充电功率：10.5W
• 电池最大输出功率：12W
• 最大输入 / 输出电流：4A
• 输入 / 输出电压范围：7V ~ 35V

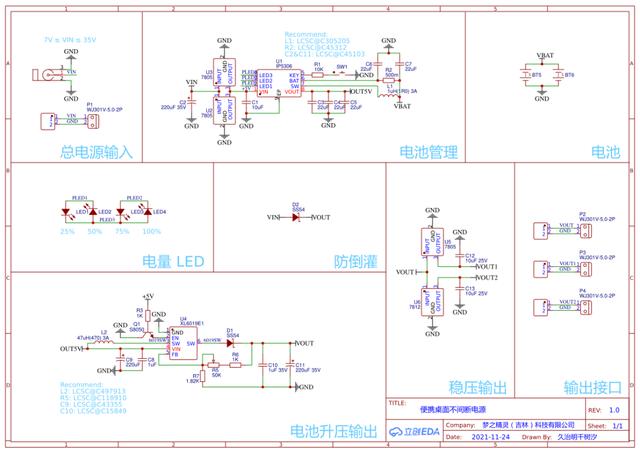

原理图

PCB图

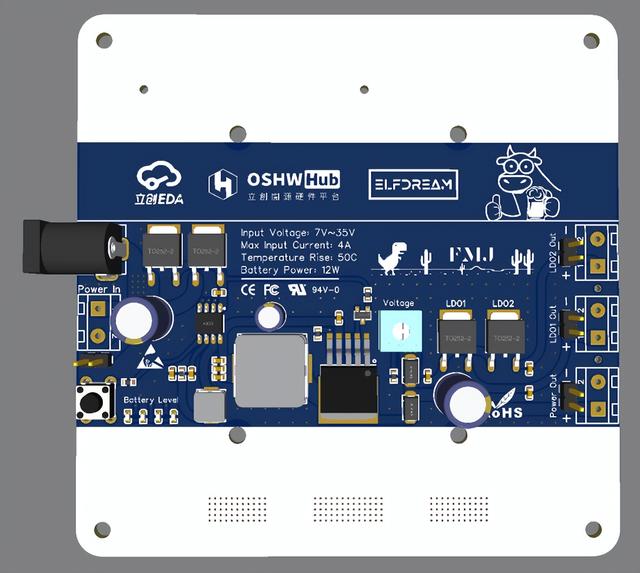

3D图

你还有什么想要补充的吗？或者有什么疑惑？欢迎评论！

如果你喜欢这个内容或者觉得非常有用，欢迎点赞、转发、关注~
